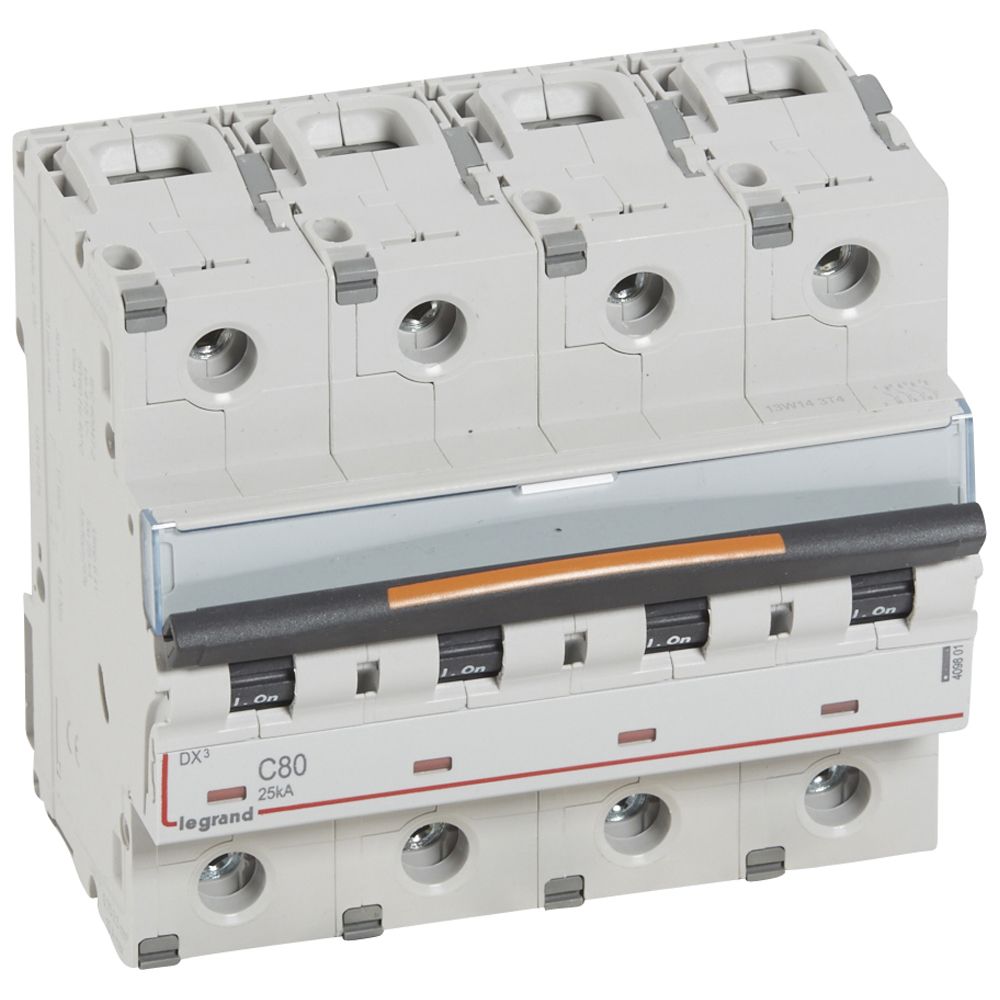

Disjoncteurs DX³ - 25 kA - courbe C - protection des départs
- Pouvoir de coupure : 25 kA - EN 60947-2 - 400 V~
- Reçoivent les auxiliaires et toutes les commandes motorisées
- Connexion vis/vis : arrivée haute et sortie basse par bornes à vis
- Les disjoncteurs 2P/3P et 4P s'associent aux blocs différentiels adaptables
Tétrapolaires 400 V~
- Pour peigne HX³ traditionnel tétrapolaire réf. 4 049 44/45 ou câblage traditionnel
- Non peignable
- Vis/vis :
- In : 80 A
- Nombre de modules : 6
Caractéristiques
Caractéristiques
Calibre/courant nominal assigné (in) (a)80
Fréquence (hz)50-60
Hauteur boite (mm)86
Largeur boite (mm)108
Profondeur boite (mm)112
Poids boite (g)925
Volume boite (dm3)1
Ean boite3245064098014
Hauteur carton (mm)130
Largeur carton (mm)200
Profondeur carton (mm)296
Poids carton (g)4772
Volume carton (dm3)8
Ean carton3414971557949
Indice de protection (ip)IP20
Emballage1 unité
Volume1.04 dm3
Poids925.00 g
Profondeur d'encastrement (mm)47
Nombre de modules6
Type de tensionAC
In80 A
Tension assignée (ue) (v)400
Caractéristique de déclenchement (type/courbe)C
Largeur en nombre de modules6
Section de raccordement cable souple (mm²)1.5-35
Nombre de pôles protégés3
Section de raccordement cable rigide (mm²)1.5-50
Nombre de pôles (total)4
Degré de pollution3
Tension d'isolement assignée (ui) (v)500
Tension assignée de tenue aux chocs (uimp) (kv)6
Température ambiante en fonctionnement (°c)-95
Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) (ka)50
Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka)25
