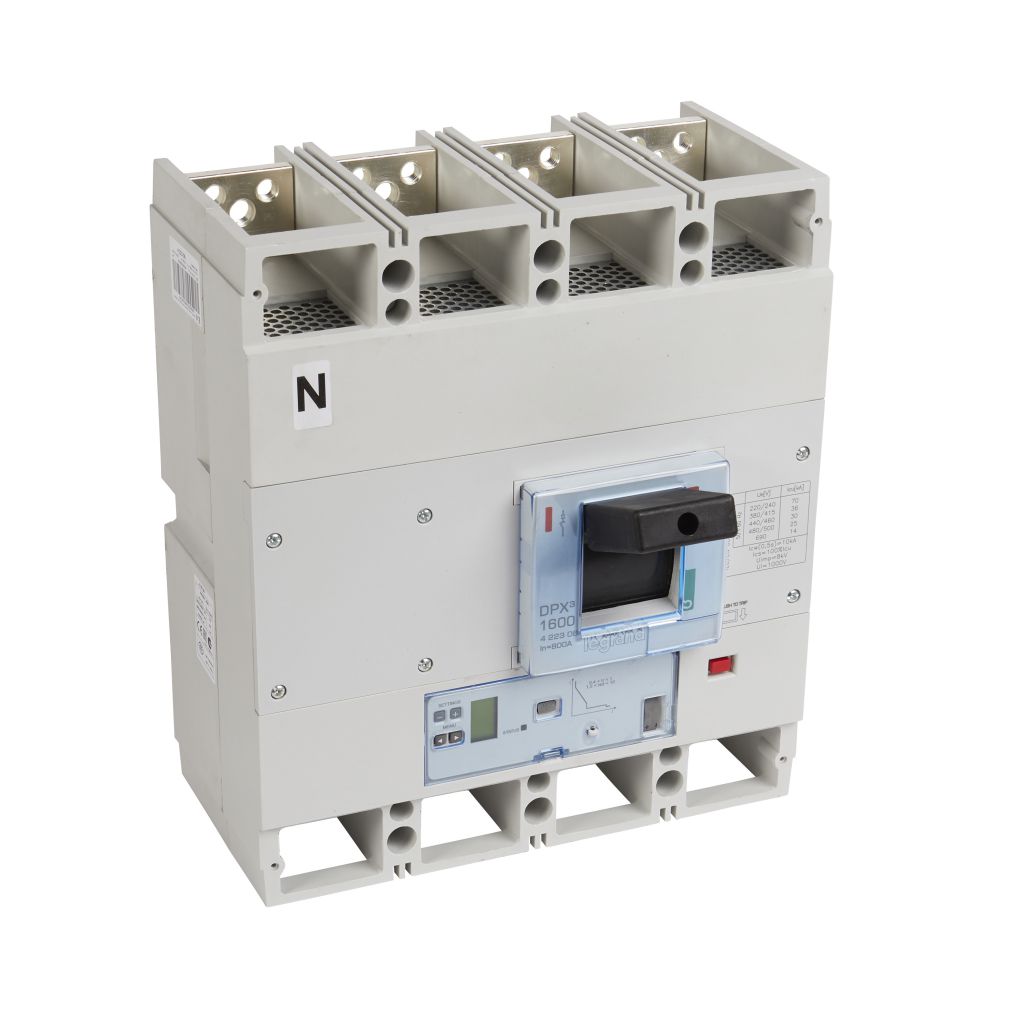

Disjoncteur électronique S2 DPX³ 1600 - Icu 36 kA - 4P - 800 A (422306)

DPX³ 1600 - disjoncteurs de puissance magnétothermiques et électroniques de 630 à 1600 A
- Disjoncteurs de puissance, boîtiers moulés, qui assurent la coupure, la commande, le sectionnement et la protection des lignes électriques basse tension
- Se montent sur platine dans les coffrets et armoires XL³
- S'équipent avec les auxiliaires
- S'associent aux relais différentiels
- Livrés avec plages de raccordement pour barres, cache-vis, borniers intégrés
- Réglages plombables
- Conformes à la norme NF IEC 60947-2
Disjoncteurs électroniques S2
- Réglage Ir, Isd, tr, tsd
- Protection instantanée
- Voyants de fonctionnement
- Prise de test
- Sélectivité dynamique et logiquePouvoir de coupure Icu 36 kA (400 V~)
- 4P :
- In : 800 A

• Caractéristiques
• Hauteur carton (mm) 340
• Largeur carton (mm) 350
• Profondeur carton (mm) 400
• Poids carton (g) 19411
• Volume carton (dm3) 48
• Ean carton 3414970380722
• Indice de protection (ip) IP30
• Emballage 1 unité
• Volume 48.00 dm3
• Poids 19411.00 g
• Nombre de pôles 4
• Finition de l'élément d'actionnement manette
• Type de construction de l'appareil technique d'encastrement fixe pour appareil encastré
• Type de raccordement du circuit principal borne à vis
• Courant permanent nominal (iu) (a) 800
• Nombre de contacts auxiliaires à deux directions 3
• Nombre de contacts auxiliaires à ouverture 3
• In 800 A
• Plage de réglage du déclencheur de court-circuit retardé de courte durée (a) 480-8000
• Tension assignée (ue) (v) 220-690
• Courant de commutation de court-circuit limite nominal icu à 400 v, 50 hz (ka) 36
• Position du raccordement de circuit principal avant
• Réglage de courant du déclencheur de surcharge (a) 320-800
• Plage de réglage du déclencheur de court-circuit non retardé (a) 15000-15000
