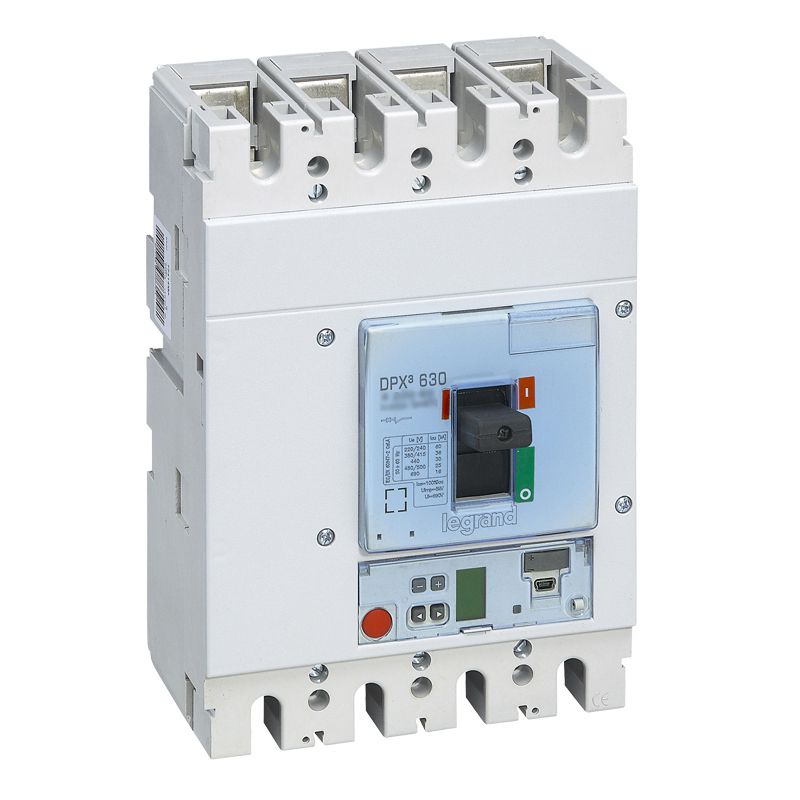

DPX³ 630 - disjoncteurs de puissance magnétothermiques et électroniques de 250 à 630 A
- Disjoncteurs de puissance, boîtiers moulés, qui assurent la coupure, la commande, le sectionnement et la protection des lignes électriques basse tension
- Se montent sur platine dans les coffrets et armoires XL³
- S'équipent avec les auxiliaires
- S'associent aux blocs différentiels ou au relais différentiel
- Livrés avec plages de raccordement pour barres, cache-vis
- Conformes à la norme NF IEC 60947-2
- Réglages plombables
Disjoncteurs électroniques S2
- Réglage Ir, Isd, tr, tsd
- Voyants de fonctionnement
- Prise de test
- Sélectivité dynamique et logiquePouvoir de coupure Icu 100 kA (400 V~)
- 4P :
- In : 250 A
Caractéristiques
Caractéristiques
Hauteur carton (mm)175
Largeur carton (mm)195
Profondeur carton (mm)270
Poids carton (g)5905
Volume carton (dm3)9
Ean carton3414970378873
Indice de protection (ip)IP30
Nombre de pôles4
Finition de l'élément d'actionnementmanette
Type de construction de l'appareiltechnique d'encastrement fixe pour appareil encastré
Type de raccordement du circuit principalborne à vis
Courant permanent nominal (iu) (a)250
Nombre de contacts auxiliaires à deux directions2
Nombre de contacts auxiliaires à ouverture2
In250 A
Plage de réglage du déclencheur de court-circuit retardé de courte durée (a)150-2500
Tension assignée (ue) (v)220-690
Courant de commutation de court-circuit limite nominal icu à 400 v, 50 hz (ka)100
Position du raccordement de circuit principalavant
Réglage de courant du déclencheur de surcharge (a)100-250
Plage de réglage du déclencheur de court-circuit non retardé (a)5000-5000
