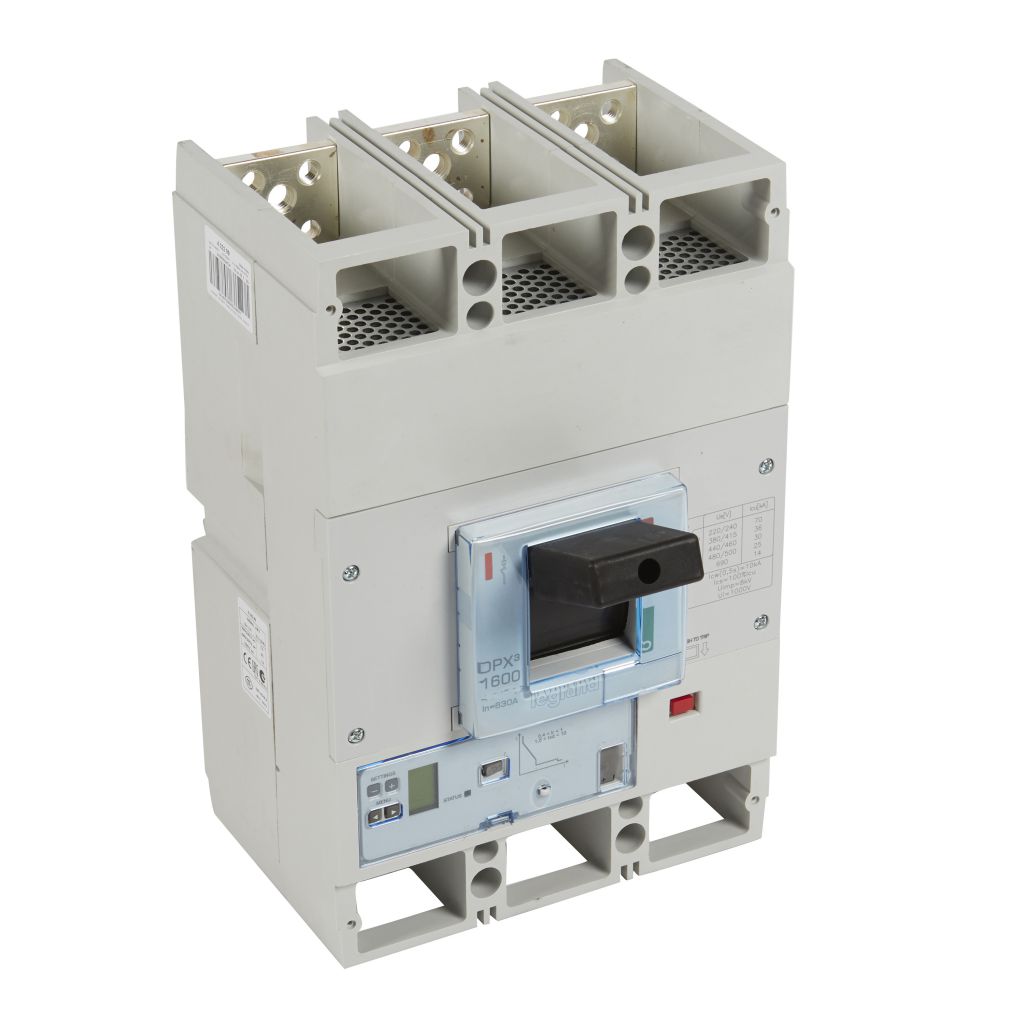

DPX³ 1600 - disjoncteurs de puissance magnétothermiques et électroniques de 630 à 1600 A
- Disjoncteurs de puissance, boîtiers moulés, qui assurent la coupure, la commande, le sectionnement et la protection des lignes électriques basse tension
- Se montent sur platine dans les coffrets et armoires XL³
- S'équipent avec les auxiliaires
- S'associent aux relais différentiels
- Livrés avec plages de raccordement pour barres, cache-vis, borniers intégrés
- Réglages plombables
- Conformes à la norme NF IEC 60947-2
Disjoncteurs électroniques S2 avec unité de mesure
- Réglage Ir, Isd, tr, tsd
- Protection instantanée
- Voyants de fonctionnement
- Prise de test
- Sélectivité dynamique et logiquePouvoir de coupure Icu 50 kA (400 V~)
- 3P :
- In : 1600 A
Caractéristiques
Caractéristiques
Hauteur carton (mm)340
Largeur carton (mm)350
Profondeur carton (mm)400
Poids carton (g)16890
Volume carton (dm3)48
Ean carton3414970381293
Indice de protection (ip)IP30
Emballage1 unité
Volume48.00 dm3
Poids16890.00 g
Nombre de pôles3
Finition de l'élément d'actionnementmanette
Type de construction de l'appareiltechnique d'encastrement fixe pour appareil encastré
Type de raccordement du circuit principalborne à vis
Courant permanent nominal (iu) (a)1600
Nombre de contacts auxiliaires à deux directions3
Nombre de contacts auxiliaires à ouverture3
In1600 A
Plage de réglage du déclencheur de court-circuit retardé de courte durée (a)960-16000
Tension assignée (ue) (v)220-690
Courant de commutation de court-circuit limite nominal icu à 400 v, 50 hz (ka)50
Position du raccordement de circuit principalavant
Réglage de courant du déclencheur de surcharge (a)640-1600
Plage de réglage du déclencheur de court-circuit non retardé (a)20000-20000
