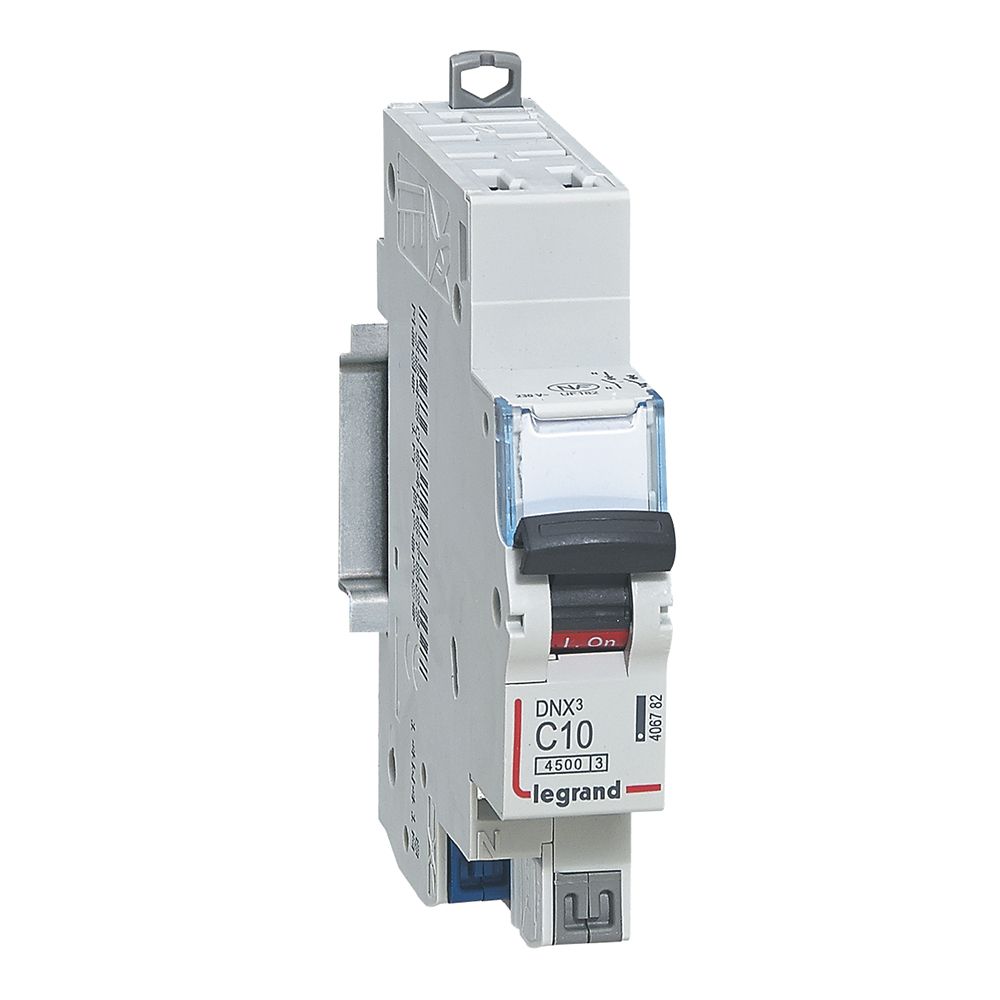

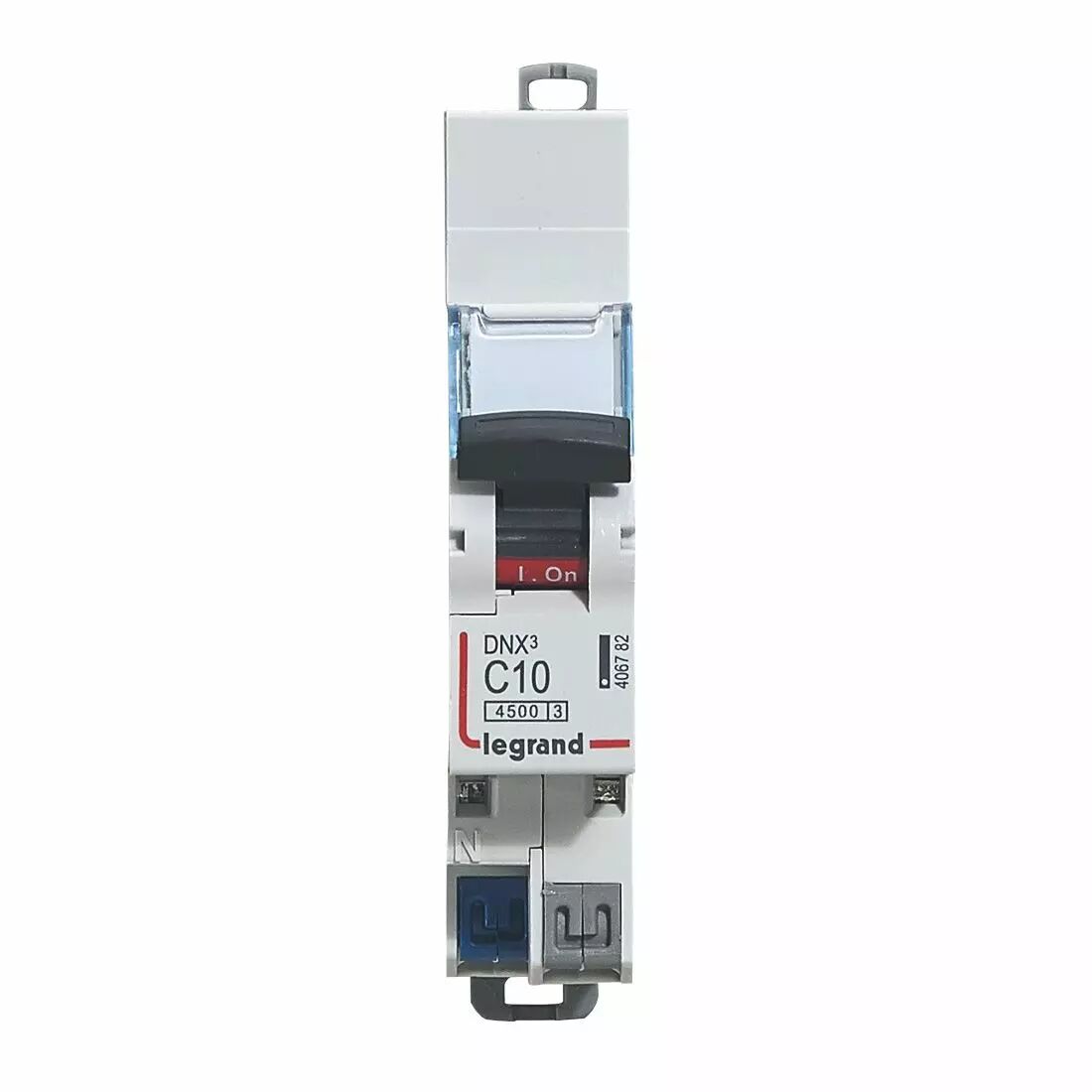

Disjoncteur Legrand 10A auto U+N - 4,5kA - courbe C (406782)

Disjoncteur Legrand 10A - Sortie Automatique

Les disjoncteurs DNX³ et DX³ à coupure pleinement apparente sont destinés à la protection et le sectionnement des circuits électriques en Phase + Neutre. Les disjonteurs DNX³ et DX³ permettent de répondre aux contraintes d'installation en résidentiel et en tertiaire grâce à leur pouvoir de coupure de 4500/6kA jusqu'à 50kA. Il existe 3 types de connexions : auto/auto : arrivée haute par bornes auto et sortie basse par bornes auto, auto/vis : arrivée haute par bornes auto et sortie basse par bornes à vis ou vis/vis : arrivée haute et sortie basse par bornes à vis. Disponibles en courbe C et courbe D ainsi qu'avec dispositif de détection des arcs électriques Stop Arc. Un porte - étiquette en face avant du produit permet le repérage des circuits. Ils reçoivent les auxiliaires de signalisation et de commande DX³ et acceptent le passage du peigne d'alimentation.

• Disjoncteur DNX³ uni + neutre 230V~ pouvoir de coupure :- 4500A conforme à la norme NF EN 60891-1 - 230V~ - 50Hz pour les installations résidentielles- 6kA conforme à la norme EN 60947-2 - 230V~
• Protection des départs : arrivée haute par bornes automatiques et sortie basse par bornes automatiques
• Intensité nominale 10A - Courbe C (déclenchement magnétique entre 5In et 10In) - 1 module
• Pour peigne HX³ optimisé universel unipolaire (phase ou neutre) ou tétrapolaire - Permet la réalisation de tests volants (présence tension)
• Reçoit les auxiliaires et accessoires DX³ - Bornes protégées contre le toucher IP20, appareil câblé

• Caractéristiques
• Calibre/courant nominal assigné (in) (a) 10
• Fréquence (hz) 50-60
• Hauteur boite (mm) 88
• Largeur boite (mm) 100
• Profondeur boite (mm) 184
• Poids boite (g) 1021
• Volume boite (dm3) 2
• Ean boite 3414970704856
• Hauteur carton (mm) 195
• Largeur carton (mm) 298
• Profondeur carton (mm) 398
• Poids carton (g) 10510
• Volume carton (dm3) 23
• Ean carton 3414970704863
• Indice de protection (ip) IP20
• Emballage 10 unités
• Volume 1.62 dm3
• Poids 1042.00 g
• Profondeur d'encastrement (mm) 44
• Nombre de modules 1
• Type de tension AC
• Tension assignée (ue) (v) 230
• Caractéristique de déclenchement (type/courbe) C
• Largeur en nombre de modules 1
• Section de raccordement cable souple (mm²) 0.75-4
• Nombre de pôles protégés 1
• Section de raccordement cable rigide (mm²) 0.75-4
• Nombre de pôles (total) 2
• Degré de pollution 2
• Tension d'isolement assignée (ui) (v) 250
• Tension assignée de tenue aux chocs (uimp) (kv) 4
• Température ambiante en fonctionnement (°c) -95
• Classe de limitation d'énergie (i²t) 3
• Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) (ka) 6
• Pouvoir de coupure assigné selon en 60898 à 230 v (icn) (ka) 4.5
