DPX³ magnétique seul - disjoncteurs pour la protection des moteurs jusqu'à 400 A
- Assurent la coupure, la commande, le sectionnement et la protection des moteurs triphasés
- Conformes à la norme NF IEC 60947-2

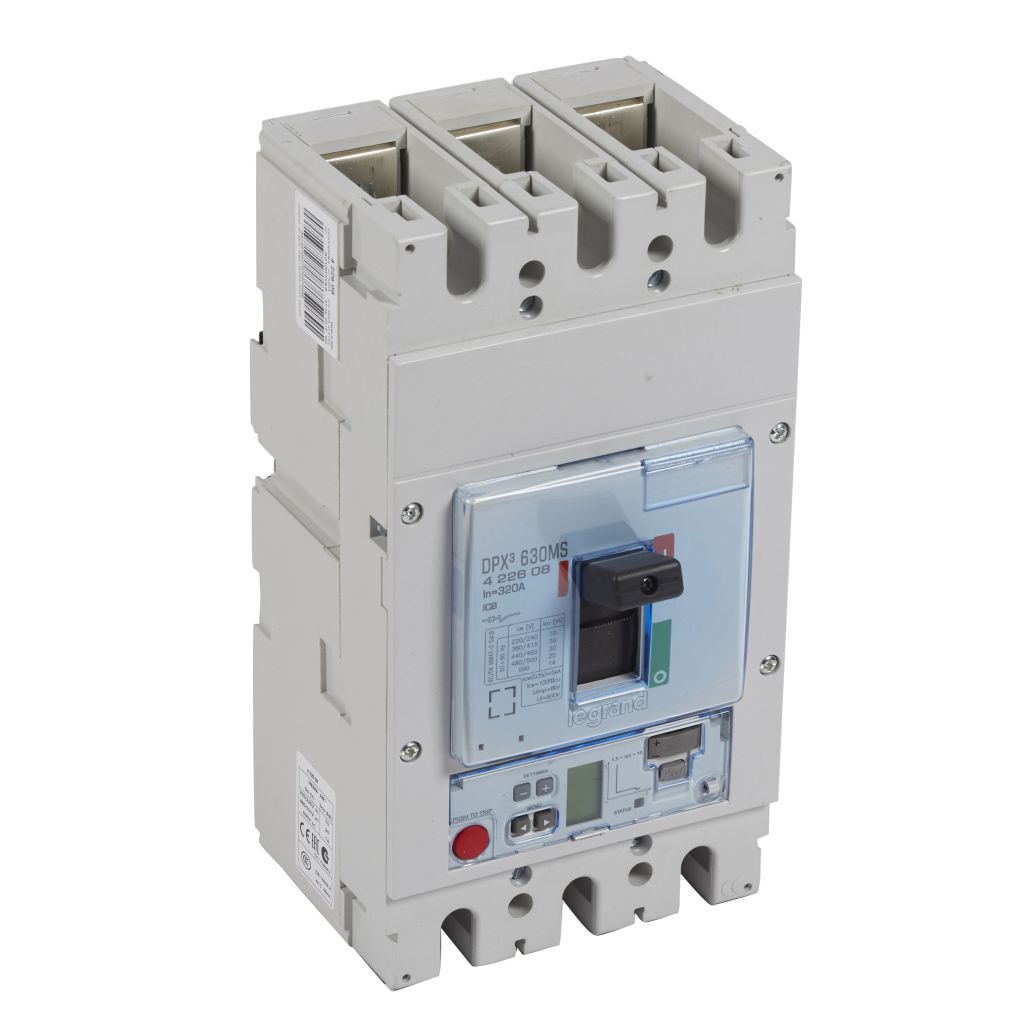

DPX³ 630 électronique
- Magnétique réglable
- Se montent sur platine dans les coffrets et armoires XL³
- Reçoivent les auxiliairesPouvoir de coupure Icu 36 kA (400 V~)
- 3P :
- In : 320 A
Caractéristiques
Caractéristiques
Hauteur carton (mm)175
Largeur carton (mm)195
Profondeur carton (mm)270
Poids carton (g)5490
Volume carton (dm3)9
Ean carton3414970527073
Indice de protection (ip)IP30
Nombre de pôles3
Finition de l'élément d'actionnementmanette
Type de construction de l'appareiltechnique d'encastrement fixe pour appareil encastré
Type de raccordement du circuit principalborne à vis
Courant permanent nominal (iu) (a)320
Nombre de contacts auxiliaires à deux directions2
Nombre de contacts auxiliaires à ouverture2
In320 A
Plage de réglage du déclencheur de court-circuit retardé de courte durée (a)480-3200
Tension assignée (ue) (v)220-690
Courant de commutation de court-circuit limite nominal icu à 400 v, 50 hz (ka)36
Position du raccordement de circuit principalavant
Réglage de courant du déclencheur de surcharge (a)0-0
Plage de réglage du déclencheur de court-circuit non retardé (a)5000-5000
