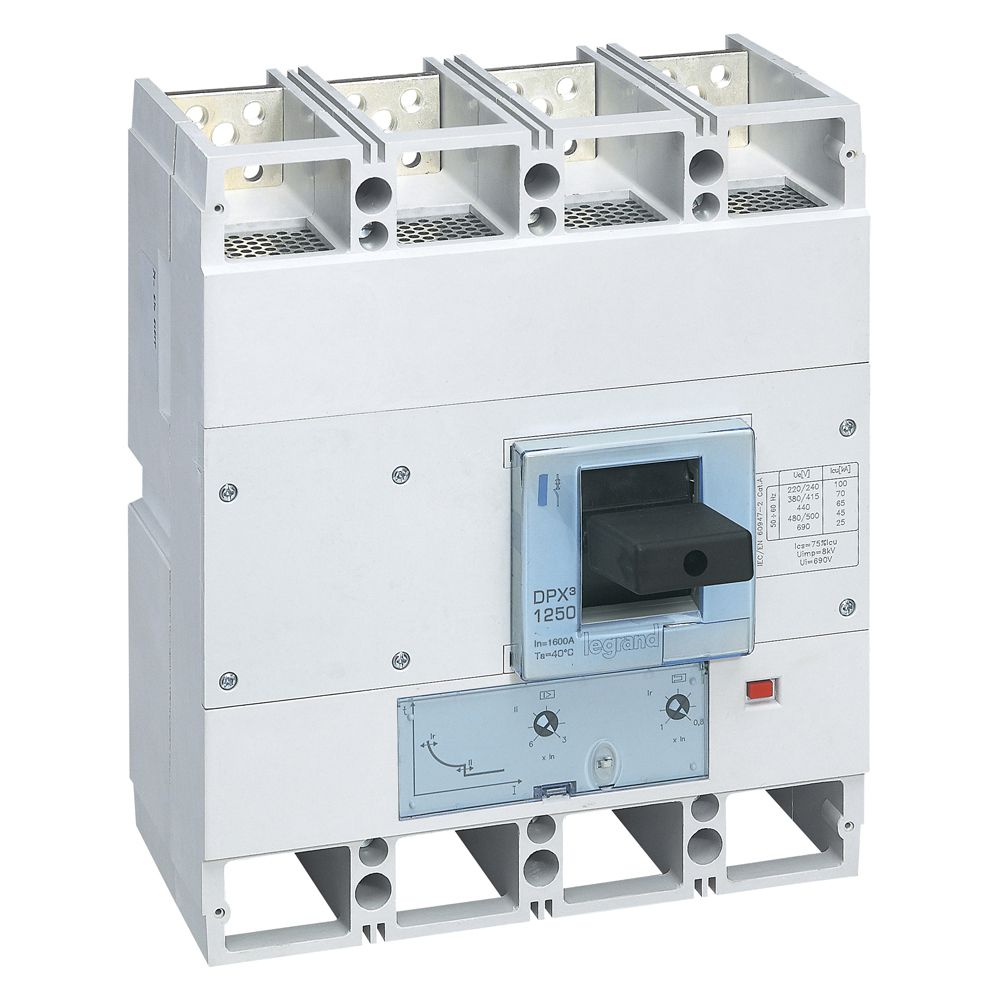

DPX³ 1600 - disjoncteurs de puissance magnétothermiques et électroniques de 630 à 1600 A
- Disjoncteurs de puissance, boîtiers moulés, qui assurent la coupure, la commande, le sectionnement et la protection des lignes électriques basse tension
- Se montent sur platine dans les coffrets et armoires XL³
- S'équipent avec les auxiliaires
- S'associent aux relais différentiels
- Livrés avec plages de raccordement pour barres, cache-vis, borniers intégrés
- Réglages plombables
- Conformes à la norme NF IEC 60947-2
Disjoncteurs magnétothermiques
- Thermique réglable de : 0,8 à 1 In
- Magnétique réglable de : 5 à 10 In de 630 à 1250 APouvoir de coupure Icu 50 kA (400 V~)
- 4P :
- In : 1000 A
Caractéristiques
Caractéristiques
Hauteur carton (mm)340
Largeur carton (mm)350
Profondeur carton (mm)400
Poids carton (g)18300
Volume carton (dm3)48
Ean carton3414970380364
Indice de protection (ip)IP30
Nombre de pôles4
Finition de l'élément d'actionnementmanette
Type de construction de l'appareiltechnique d'encastrement fixe pour appareil encastré
Type de raccordement du circuit principalborne à vis
Courant permanent nominal (iu) (a)1000
Nombre de contacts auxiliaires à deux directions3
Nombre de contacts auxiliaires à ouverture3
In1000 A
Plage de réglage du déclencheur de court-circuit retardé de courte durée (a)5000-10000
Tension assignée (ue) (v)220-690
Courant de commutation de court-circuit limite nominal icu à 400 v, 50 hz (ka)50
Position du raccordement de circuit principalavant
Réglage de courant du déclencheur de surcharge (a)800-1000
Plage de réglage du déclencheur de court-circuit non retardé (a)5000-10000
