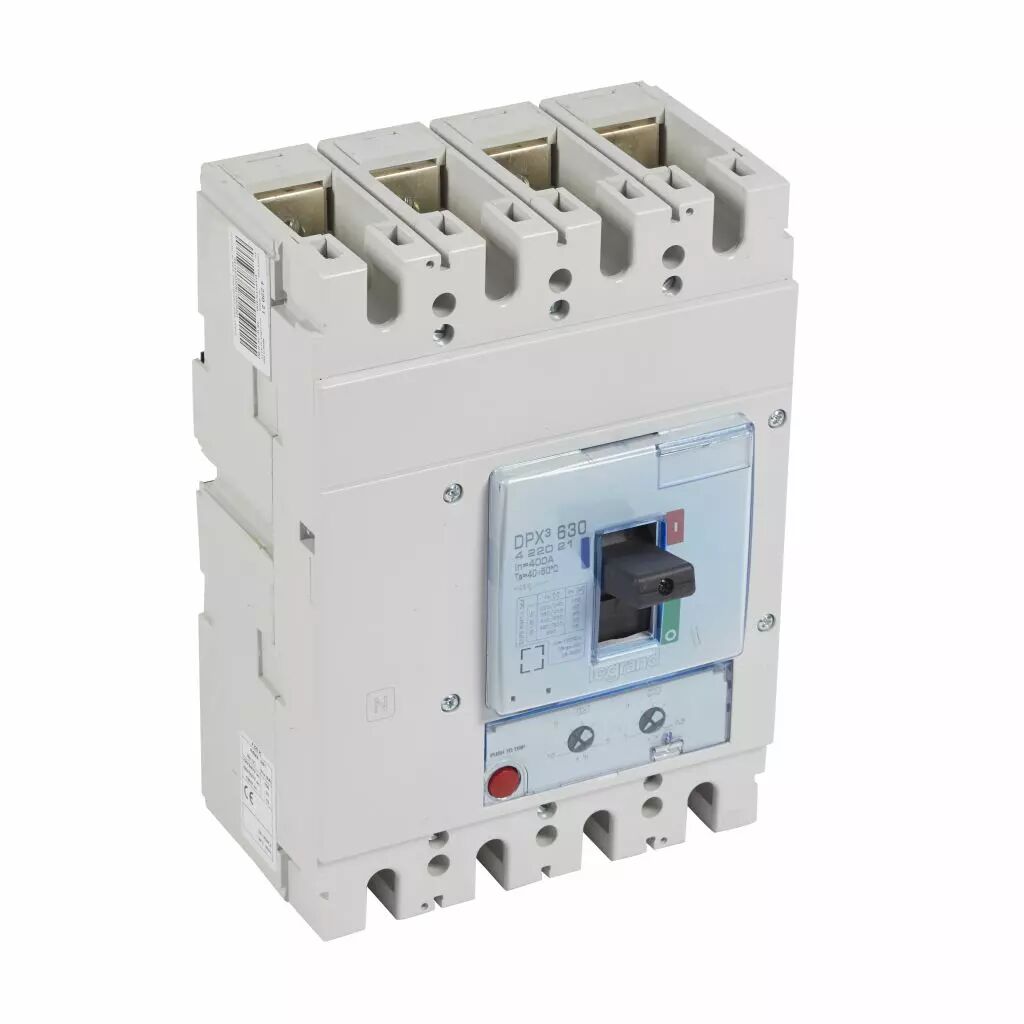

DPX³ 630 - disjoncteurs de puissance magnétothermiques et électroniques de 250 à 630 A
- Disjoncteurs de puissance, boîtiers moulés, qui assurent la coupure, la commande, le sectionnement et la protection des lignes électriques basse tension
- Se montent sur platine dans les coffrets et armoires XL³
- S'équipent avec les auxiliaires
- S'associent aux blocs différentiels ou au relais différentiel
- Livrés avec plages de raccordement pour barres, cache-vis
- Conformes à la norme NF IEC 60947-2
- Réglages plombables
Disjoncteurs magnétothermiques
- Thermique réglable de 0,8 à 1 In
- Magnétique réglable de 5 à 10 InPouvoir de coupure Icu 50 kA (400 V~)
- 4P :
- In : 400 A
Caractéristiques
Caractéristiques
Hauteur carton (mm)175
Largeur carton (mm)195
Profondeur carton (mm)270
Poids carton (g)6431
Volume carton (dm3)9
Ean carton3414970378170
Indice de protection (ip)IP30
Emballage1 unité
Volume10.00 dm3
Poids6431.00 g
Nombre de pôles4
Finition de l'élément d'actionnementmanette
Type de construction de l'appareiltechnique d'encastrement fixe pour appareil encastré
Type de raccordement du circuit principalborne à vis
Courant permanent nominal (iu) (a)400
Nombre de contacts auxiliaires à deux directions2
Nombre de contacts auxiliaires à ouverture2
In400 A
Plage de réglage du déclencheur de court-circuit retardé de courte durée (a)2000-4000
Tension assignée (ue) (v)220-690
Courant de commutation de court-circuit limite nominal icu à 400 v, 50 hz (ka)50
Position du raccordement de circuit principalavant
Réglage de courant du déclencheur de surcharge (a)320-400
Plage de réglage du déclencheur de court-circuit non retardé (a)2000-4000
