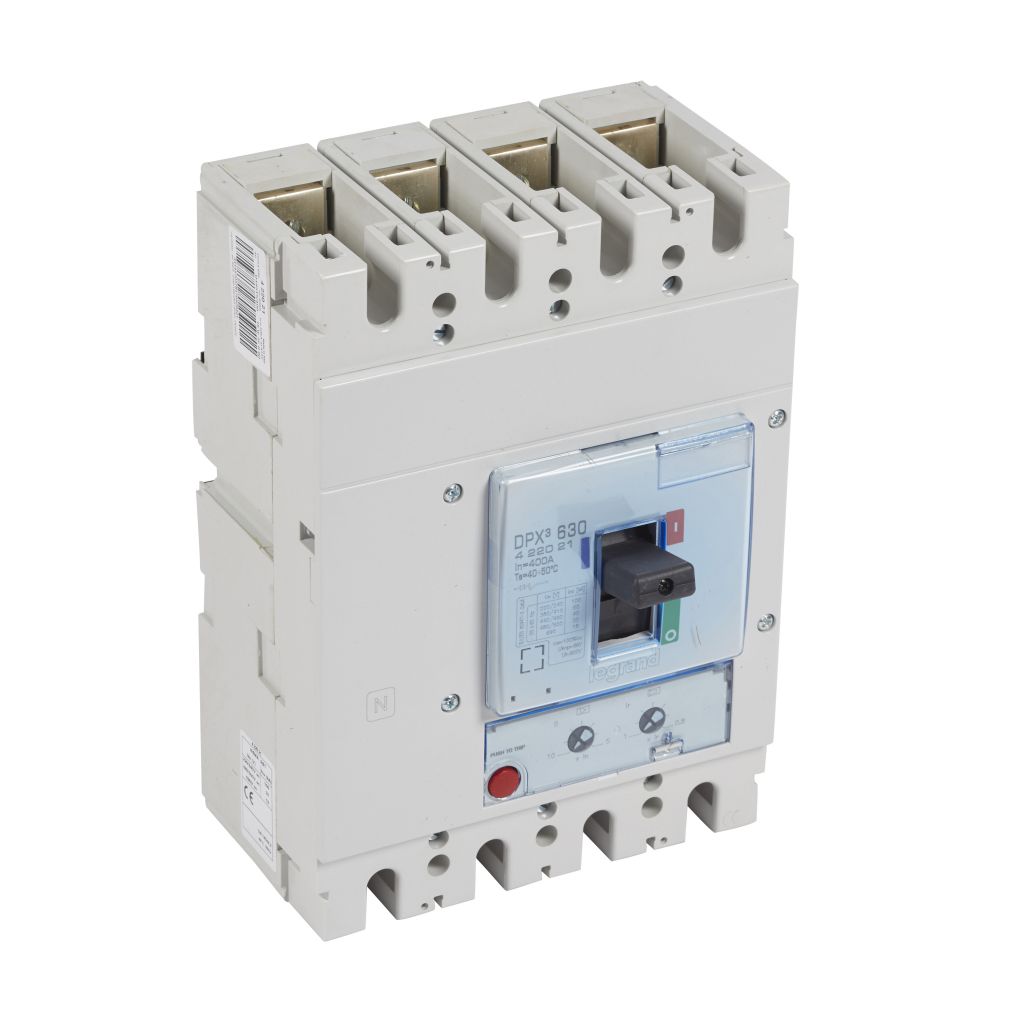

Disjoncteur magnétothermique DPX³ 630 - Icu 50 kA - 4P - 500 A (422022)

DPX³ 630 - disjoncteurs de puissance magnétothermiques et électroniques de 250 à 630 A
- Disjoncteurs de puissance, boîtiers moulés, qui assurent la coupure, la commande, le sectionnement et la protection des lignes électriques basse tension
- Se montent sur platine dans les coffrets et armoires XL³
- S'équipent avec les auxiliaires
- S'associent aux blocs différentiels ou au relais différentiel
- Livrés avec plages de raccordement pour barres, cache-vis
- Conformes à la norme NF IEC 60947-2
- Réglages plombables
Disjoncteurs magnétothermiques
- Thermique réglable de 0,8 à 1 In
- Magnétique réglable de 5 à 10 InPouvoir de coupure Icu 50 kA (400 V~)
- 4P :
- In : 500 A

• Caractéristiques
• Hauteur carton (mm) 175
• Largeur carton (mm) 195
• Profondeur carton (mm) 270
• Poids carton (g) 6820
• Volume carton (dm3) 9
• Ean carton 3414970378187
• Indice de protection (ip) IP30
• Emballage 1 unité
• Volume 10.00 dm3
• Poids 6820.00 g
• Nombre de pôles 4
• Finition de l'élément d'actionnement manette
• Type de construction de l'appareil technique d'encastrement fixe pour appareil encastré
• Type de raccordement du circuit principal borne à vis
• Courant permanent nominal (iu) (a) 500
• Nombre de contacts auxiliaires à deux directions 2
• Nombre de contacts auxiliaires à ouverture 2
• In 500 A
• Plage de réglage du déclencheur de court-circuit retardé de courte durée (a) 2500-5000
• Tension assignée (ue) (v) 220-690
• Courant de commutation de court-circuit limite nominal icu à 400 v, 50 hz (ka) 50
• Position du raccordement de circuit principal avant
• Réglage de courant du déclencheur de surcharge (a) 400-500
• Plage de réglage du déclencheur de court-circuit non retardé (a) 2500-5000
