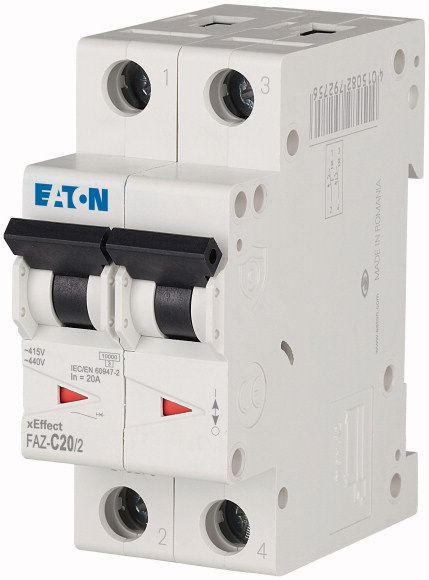

Fonction basique: Disjoncteurs miniatures
Nombre de pôles: 2 pôles
Caractéristique de déclenchement: C
Application: Appareillage de commutation pour applications industrielles et commerciales avancées
Courant nominal [I n ]: 20 A
Capacité de commutation nominale selon. selon CEI/EN 60947-2 [I cu ]: 15 kA
Gamme de produits: FAZ
DONNÉES TECHNIQUES :
Électrique :
Normes:
CEI/EN 60947-2
CEI/EN 60898
Tension assignée d'emploi [U e ] [U e ]: 240/415 V CA
Tension assignée d'emploi [U e ]: 60 (par pôle) V CC
Tension nominale selon UL [U n ]: 480Y/277 V CA
Capacité de commutation nominale selon. selon CEI/EN 60947-2 [I cu ]: 15 kA
Pouvoir de coupure selon UL: 10 (UL1077) kA
Tension de fonctionnement maximale selon IEC/EN 60947-2: 440 V CA
Pouvoir de coupure nominal selon CEI/EN 60947-2 (tension de fonctionnement max.) [I cu ]: 10 kA
Pouvoir assigné de coupure en court-circuit de service selon CEI/EN 60947-2 (tension de fonctionnement max.) [I cs ]: 7,5 kA
Tension nominale selon CEI/EN 60898-1 [U n ]: 415 V CA
Pouvoir de coupure assigné selon CEI/EN 60898-1 [I cn ]: 10 kA
Pouvoir assigné de coupure en court-circuit de service selon CEI/EN 60898-1 [I cs ]: 7,5 kA
Capacité de commutation opérationnelle: 7,5 kA
Caractéristique: B, C, D, K, S, Z
Max. fusible de secours: 125 A gL/gG
Classe de sélectivité: 3
Durée de vie [Opérations]: > 10000
Direction de l'alimentation entrante: comme demandé
Mécanique :
Dimension avant standard: 45 millimètres
Hauteur de l'enceinte: 80 millimètres
Largeur de montage par pôle: 17,5 mm
Montage: Rail DIN IEC/EN 60715
Degré de protection: IP20, IP40 (le cas échéant)
Bornes haut et bas: Terminaux à double usage
Protection des bornes: Doigt et dos de la main à l'épreuve selon BGV A2
Capacités terminales: 1 × 25 mm 2
Capacités terminales: 2 x 10 mm 2
Épaisseur du matériau du jeu de barres: 0,8 … 2 mm
Position de montage: Comme demandé
