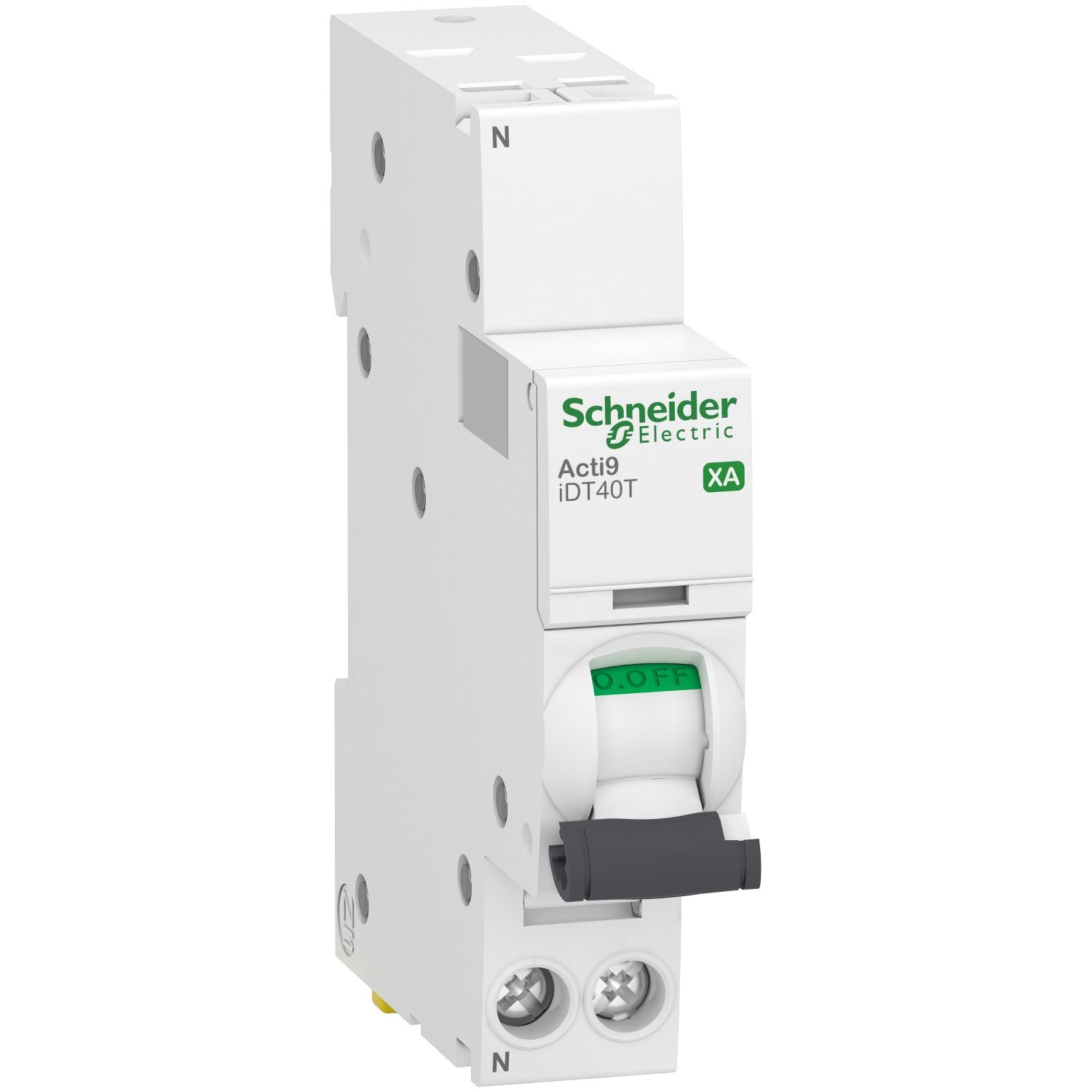

Disjoncteur modulaire - auto/vis - 1P+N - 16A - courbe C - 6kA Acti9 iDT40T XA (A9PE2616)

Gamme
Acti9

Nom du produit
Acti9 iDT40 XA

Fonction produit
Disjoncteur miniature

Nom de l'appareil
IDT40T XA

Fonction de l’appareil
Distribution

Description des pôles
1P + N

nombre de pôles protégés
1

Position du pôle neutre
Gauche

In courant assigné d'emploi
16 A

Type de réseau
CA

Type de déclencheur
Thermique-magnétique

courbe de déclenchement
C

Pouvoir de coupure
4500 A Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-1
6 kA Icu à 230 V CA 50 Hz se conformer à EN/CEI 60947-2

Aptitude au sectionnement
Oui se conformer à EN/CEI 60947-2

Complémentaires
Fréquence du réseau
50 Hz

[Ue] tension assignée d'emploi
230 V CA 50 Hz

limite de déclenchement magnétique
5...10 x In se conformer à EN/CEI 60898-1
8 x In +/- 20 % se conformer à EN/CEI 60947-2

[Ics] pouvoir de coupure de service
4500 A 100 % Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-1
4,5 kA 75 % Icu à 230 V CA 50 Hz se conformer à EN/CEI 60947-2

classe de limitation
3 se conformer à EN/CEI 60898-1

[Ui] tension d'isolement
400 V CA 50 Hz se conformer à EN/CEI 60947-2

[Uimp] tension assignée de tenue aux chocs
4 kV se conformer à EN/CEI 60947-2

Coupure pleinement apparente
Oui

Type de commande
Par maneton

Signalisation locale
Indication ON/OFF
Signalisation de déclenchement

Mode d'installation
Encliquetable

Support de montage
Rail DIN

pas de 9 mm
2

Hauteur
85 mm

Largeur
18 mm

Profondeur
74 mm

Poids du produit
110 g

Couleur
Blanc

Endurance mécanique
20000 cycle

Endurance électrique
20000 cycle

Verrouillages optionnels
Dispositif de cadenassage

connexion
Automatique

position de verrouillage
Vis

type de raccordement
Bornes à vis peigne tête de groupe
Bornes type tunnel bas1…10 mm² souple
Bornes type tunnel bas1…16 mm² rigide

Longueur de dénudage des fils
14 mm for bottom connection

Couple de serrage
2 N.m bottom

Protection différentielle
Bloc séparé

Environnement
Normes
EN/CEI 60898-1
EN/IEC 60947-2

Certifications du produit
CE

Degré de protection IP
IP20 conforming to IEC 60529
IP40 (modular enclosure) conforming to IEC 60529

Degré de pollution
3 se conformer à EN/CEI 60947-2

Humidité relative
95 % at 55 °C

Altitude de fonctionnement
2000 m

température de fonctionnement
-25…70 °C

Température ambiante de stockage
-40…85 °C
