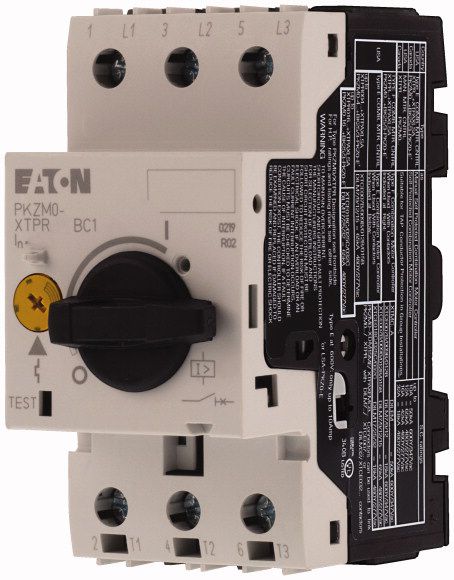

Gamme de produits: Disjoncteurs-moteurs PKZM0 jusqu'à 32 A
Fonction basique: Protection moteur
Remarques: Convient également aux moteurs de classe de rendement IE3.
Technique de connexion: Bornes à vis
Max. puissance moteur:
AC-3
220 V 230 V 240 V [P]
0,12kW
AC-3
380 V 400 V 415 V [P]
0,25kW
AC-3
440V [P]
0,25kW
AC-3
500V [P]
0,37kW
AC-3
660 V 690 V [P]
0,55kW
Courant assigné ininterrompu [I u ]: 1 A
Déclenchements de surcharge [I r ]: 0,63 - 1 A
déclencheur sur court-circuit [I rm ]max. [Je rm ]: 15,5 A
Sensibilité au manque de phase: CEI/EN 60947-4-1, VDE 0660 partie 102
Protection contre les explosions (selon ATEX 94/9/CE):
PTB 10, ATEX 3013, Ex II(2) GD
Respecter le manuel MN03402003Z-DE/EN.
Remarques:
Déclencheur de surcharge : classe de déclenchement 10 A
Encliquetable sur rail DIN IEC/EN 60715 de hauteur 7,5 ou 15 mm.
Général :
Normes: CEI/EN 60947, VDE 0660, UL, CSA
Épreuve climatique:
Chaleur humide, constante, selon CEI 60068-2-78
Chaleur humide, cyclique, selon CEI 60068-2-30
Degré de protection Appareil: IP20
Degré de protection Résiliations: IP00
Protection contre les contacts directs en cas d'actionnement frontal (EN 50274): Insensible aux doigts et au dos de la main
Résistance aux chocs mécaniques choc semi-sinusoïdal 10 ms selon IEC 60068-2-27: 25g
Altitude: Max. 2000 mètres
Câble principal de capacité terminale Bornes à vis Solide:
1 x (1 - 6)
2 x (1 - 6) mm 2
Câble principal de capacité terminale Bornes à vis Flexible avec virole selon DIN 46228:
1 x (1 - 6)
2 x (1 - 6) mm 2
Câble principal de capacité terminale Bornes à vis Solide ou toronné: 18 - 10 AWG
Câble principal de capacité terminale Bornes à vis Longueur de dénudage: 10 millimètres
Couple de serrage spécifié pour les vis des bornes Câble principal: 1,7 Nm
Couple de serrage spécifié pour les vis des bornes: Câbles de circuit de commande1 Nm
