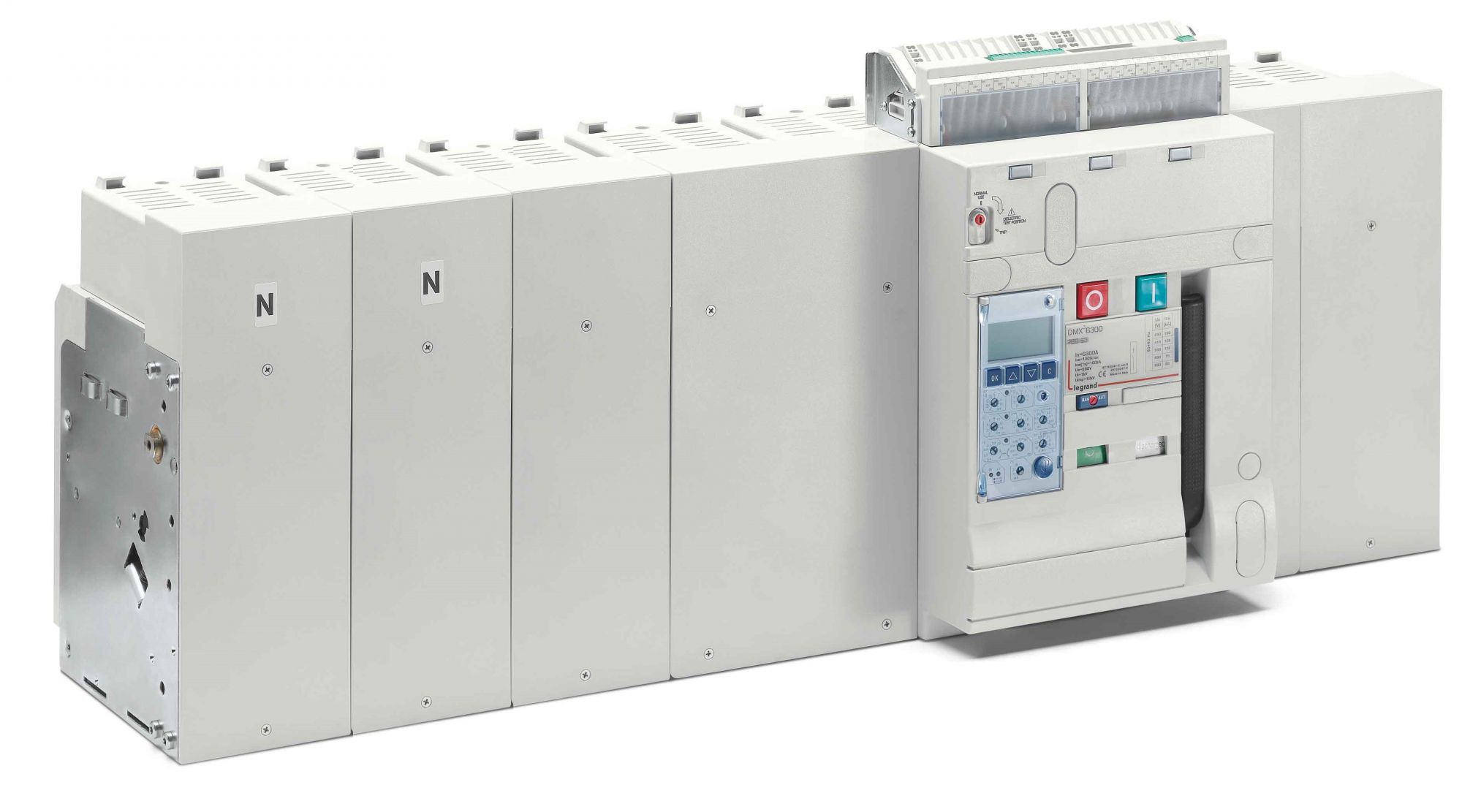

DMX³ 6300 - disjoncteurs ouverts 5000 à 6300 A
- Les disjoncteurs ouverts permettent la protection et le contrôle en tête des installations basse tension jusqu'à 6300 A
- Ces produits sont impérativement à commander avec une unité de protection (assemblage usine)
- Livrés avec un contact défaut NO/NF, 4 contacts auxiliaires NO/NF, 1 joint de porte + prises arrières pour raccordement à l'horizontale avec entraxe 85 mm (version fixe) ou pour raccordement à plat (version débrochable)
- Produits disponibles sous 8 jours
Version fixe
- Peut être rendue débrochable grâce à la base et au kit de transformation
- Cette base est disponible sous 48 h pour préparer le raccordementDMX³ 6300 - 100 kA
- Pouvoir de coupure Icu 100 kA
- Taille 3
- 4P :
- In : 5000 A
Caractéristiques
Caractéristiques
Hauteur carton (mm)700
Largeur carton (mm)600
Profondeur carton (mm)1300
Poids carton (g)185000
Volume carton (dm3)546
Ean carton3245060289607
Indice de protection (ip)IP30
Emballage1 unité
Volume546.00 dm3
Poids185000.00 g
Nombre de pôles4
Finition de l'élément d'actionnementcontact à poussoir
Type de construction de l'appareiltechnique d'encastrement fixe pour appareil encastré
Courant permanent nominal (iu) (a)5000
Nombre de contacts auxiliaires à deux directions4
Nombre de contacts auxiliaires à ouverture4
In5000 A
Plage de réglage du déclencheur de court-circuit retardé de courte durée (a)3000-50000
Tension assignée (ue) (v)230-690
Courant de commutation de court-circuit limite nominal icu à 400 v, 50 hz (ka)100
Position du raccordement de circuit principalarrière
Réglage de courant du déclencheur de surcharge (a)2000-5000
Plage de réglage du déclencheur de court-circuit non retardé (a)10000-100000
