SPÉCIFICATIONS GÉNÉRALES

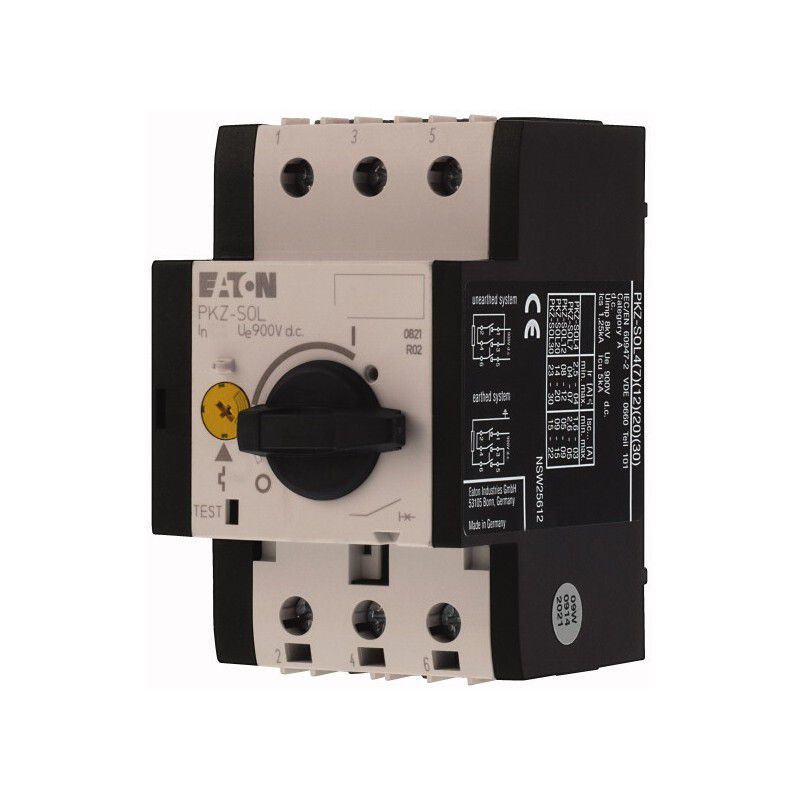

NOM DU PRODUIT: Eaton Moeller® série PKZ-SOL Disjoncteur String
NUMÉRO DE CATALOGUE: 120939
EAN: 4015081187690
LONGUEUR/PROFONDEUR DU PRODUIT: 93 millimètres
HAUTEUR DU PRODUIT: 76 millimètres
LARGEUR DU PRODUIT: 58 millimètres
POIDS DU PRODUIT: .309 kg
CONFORMITÉS: Contacter le fabricant
CERTIFICATS:
Contacter le fabricant
Certifié TÜV
IEC/EN 60947?2
CODE MODÈLE: PKZ-SOL30
COURANT ASSIGNÉ D'EMPLOI POUR LA DISSIPATION THERMIQUE SPÉCIFIÉE (IN): 30 A
CAPACITÉ TERMINALE (SOUPLE AVEC VIROLE):
1 x (1 - 6) mm², virole selon DIN 46228
2 x (1 - 6) mm², virole selon DIN 46228
MÉTHODE DE MONTAGE:
Montage sur rail DIN (rail oméga) en option Fixation
sur rail oméga (selon IEC/EN 60715, 35 mm)
PLAGE DE RÉGLAGE DÉCLENCHEUR SUR COURT-CIRCUIT TEMPORISÉ À COURT TERME - MAX: 0 A
CONCEPTION: Ouvert
PLAGE DE RÉGLAGE DÉCLENCHEUR INSTANTANÉ SUR COURT-CIRCUIT - MAX: 180 A
PLAGE DE RÉGLAGE COURT TERME RETARDATEUR DE COURT-CIRCUIT - MIN: 0 A
TYPE D'ACTIONNEUR: Tourner le bouton
TEMPÉRATURE AMBIANTE DE FONCTIONNEMENT - MAX: 60 °C
POSITION DE CONNEXION POUR LE CIRCUIT DE COURANT PRINCIPAL: Autre
ÉPREUVE CLIMATIQUE:
Chaleur humide, cyclique, selon CEI 60068-2-30
Chaleur humide, constante, selon CEI 60068-2-78
STRUCTURE DE L'APPAREIL: Dispositif intégré fixe technique intégrée
CARACTÉRISTIQUES: Appareil complet avec unité de protection
DISSIPATION THERMIQUE STATIQUE, PVS NON DÉPENDANT DU COURANT: 0W
TYPE DE CONNEXION ÉLECTRIQUE DU CIRCUIT PRINCIPAL: Connexion vissée
NOMBRE DE PÔLES: Tripolaire
TEMPÉRATURE AMBIANTE DE FONCTIONNEMENT - MIN: -25 °C
COURANT ASSIGNÉ ININTERROMPU (IU): 30 A
DÉCLENCHEUR DE COURT-CIRCUIT: 6 x Ie, Bloc de déclenchement électromagnétique
APPLICATION:
Espaces ouverts
Bâtiments utilitaires
DISSIPATION THERMIQUE PAR PÔLE, PVID EN FONCTION DU COURANT: 0W
TYPE DE VOYAGE: Caractéristique de type C
CATÉGORIE DE PRODUIT:
Disjoncteurs de chaîne
Appareillage pour installations photovoltaïques
RÉGLAGE DU COURANT DE LIBÉRATION DE SURCHARGE - MIN: 23 A
DISSIPATION THERMIQUE DE L'ÉQUIPEMENT, PVID DÉPENDANT DU COURANT: 6,3 W
CAPACITÉ DE DISSIPATION THERMIQUE PDISS: 0W
COURANT ASSIGNÉ D'EMPLOI (IE): 30 A à AC-21A
CONVIENT À: Montage sur rail DIN (rail chapeau)
RÉSISTANCE INTERNE: 7 m?
CLASSE DE PROTECTION: 2
NOMBRE DE CONTACTS AUXILIAIRES (CONTACTS NORMALEMENT FERMÉS): 0
COURANT DE COURT-CIRCUIT: 5 - 9 A, Ics, Courant de court-circuit admissible pour modules solaires
CAPACITÉ DE LA BORNE (SOLIDE/TORSADÉ AWG): 18 - 14
RÉGLAGE DU COURANT DE DÉCLENCHEMENT DE SURCHARGE - MAX: 30 A
DEGRÉ DE PROTECTION: IP00
NOMBRE DE CONTACTS AUXILIAIRES (CONTACTS INVERSEURS): 0
PLAGE DE RÉGLAGE DÉCLENCHEUR INSTANTANÉ SUR COURT-CIRCUIT - MIN: 180 A
POUVOIR DE COUPURE NOMINAL EN COURT-CIRCUIT À 400 V, 50 HZ: 0 kA
TENSION NOMINALE DE FONCTIONNEMENT (UE) - MIN: 900V
NOMBRE DE CONTACTS AUXILIAIRES (CONTACTS NORMALEMENT OUVERTS): 0
TENSION NOMINALE DE FONCTIONNEMENT (UE) - MAX: 900V
