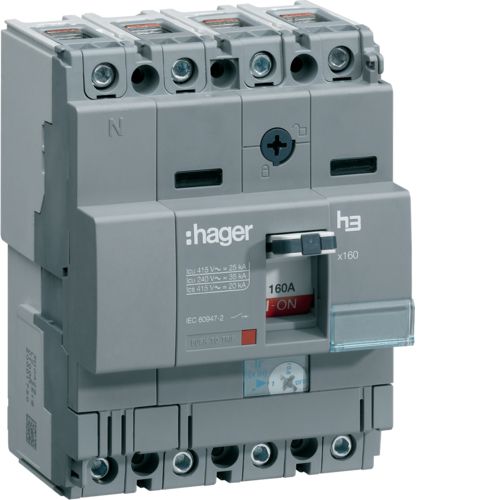

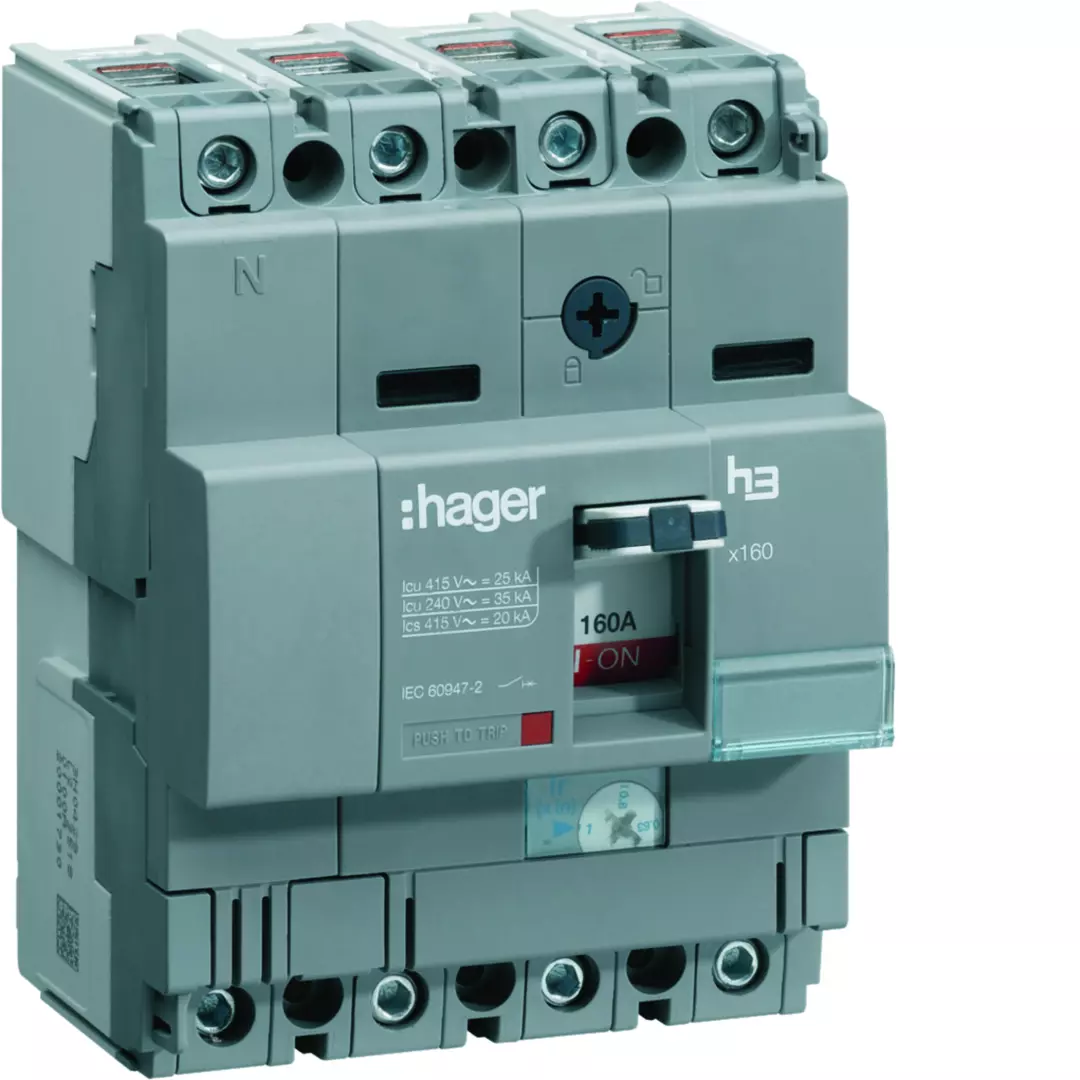

Disj.x160 4P 40kA 160A (HNA161H)

Caractéristiques techniques
Architecture
Type de commande: Manette
Type de boitier: Produit complet
Nombre de pôles: 4 P
Type de pôles: 4P4D
Fonctions
Produit équipé de la fonction protection: oui
Bloc de déclenchement: TM A/F
Protection différentielle intégrée: non
Compatibilité
Compatible avec montage Rail DIN: oui
Commandes & indicateurs
Commande motorisée intégrée: non
Principales caractéristiques électriques
Tension assignée d'emploi Ue: 220/415 V
Fréquence assignée: 50/60 Hz
Tension
Tension assignée d'isolement: 690 V
Tension assignée de tenue aux chocs: 8000 V
Equipé d'une bobine de minimum de tension: non
Intensité du courant
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2: 40 kA
Pouvoir de coupure de service Ics AC selon IEC 60947-2: 50 %
Pouvoir de coupure sur 1 pôle en IT 230V (NF EN 60947-2): 51 kA
Pouvoir de coupure sur 1 pôle en IT 400V (NF EN 60947-2): 9 kA
Pouvoir de coupure ultime Icu AC selon IEC 60947-2: 85 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2: 85 kA
Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-2: 40 kA
Pouvoir de coupure ultime Icu sous 440V AC selon IEC 60947-2: 25 kA
Pouvoir de coupure ultime Icu sous 690V AC selon IEC 60947-2: 6 kA
Cran de réglage thermique xIN: 0,63/0,8/1
Courant de réglage thermique du pôle neutre: 1 In
Coefficient de correction du courant
Coefficient de correction du courant nominal pour 2 appareils juxtaposés: 1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés: 1
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés: 1
Coefficient de correction du courant nominal pour 6 appareils juxtaposés: 1
Puissance
Puissance dissipée par pôle à 0,63 In: 5,7 W
Puissance dissipée par pôle à 0,8 In: 8,9 W
Puissance dissipée totale à 0,63 In: 17,1 W
Puissance dissipée totale à 0,8 In: 26,7 W
Puissance dissipée totale sous IN: 43,8 W
Puissance dissipée par pôle à In: 14,6 W
Déclenchement
Type de déclencheur: TM
Temps de réponse à l'ouverture: 10 ms
Endurance
Endurance électrique en nombre de cycles: 1000
Endurance mécanique nombre de manoeuvres: 4000
Installation, montage
Couple de serrage: 6Nm
Montage sur rail DIN avec adaptateur en option: non
Connexion
Section de raccordement en câble souple: 4 / 70mm²
Section de raccordement en câble rigide: 4 / 95mm²
Branchement: Connexions frontales
Type de connexion: cage à vis
Configuration
Valeur du réglage magnétique: 1600 A
Mode de réglage magnétique suivant IN ou IrTh: IN
Equipement
Commande motorisée optionnelle: non
Cas d'emploi
Catégorie d'emploi: A
Standards
Texte norme: IEC 60 947-2
Directive européenne RoHs: conformité volontaire
Directive européenne WEEE: concerné
Sécurité
Indice de protection IP: IP4X
Conditions d'utilisation
Altitude: 2000 m
Température de stockage: -35 à 70 °C
Tropicalisation/humidité/Exécution: tous climats
