SPÉCIFICATIONS GÉNÉRALES :

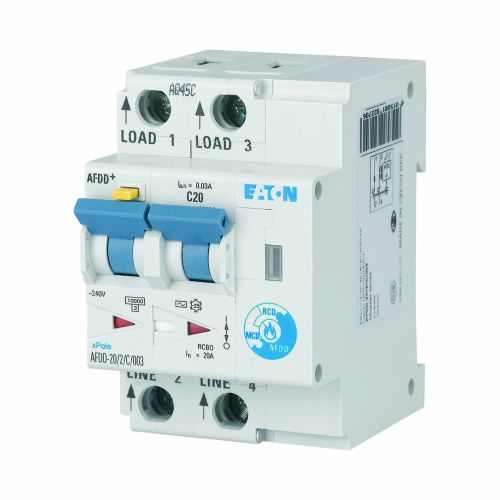

NOM DU PRODUIT: Eaton Moeller série xPole - Dispositif de détection de défaut d'arc AFDD+
NUMÉRO DE CATALOGUE 187221
MODEL CODE: AFDD-20/2/C/003
EAN: 4015081822706
LONGUEUR/PROFONDEUR DU PRODUIT: 80 mm
HAUTEUR DU PRODUIT: 73 mm
LARGEUR DU PRODUIT: 52.5 mm
POIDS DU PRODUIT: .277 kg
CONFORMITÉS:
CE Marked
RoHS conform
CERTIFICATIONS: CE
TYPE DE MONTAGE: Loquet coulissant tristable - permet le retrait de la combinaison de barres omnibus existante
COURANT ASSIGNÉ D'EMPLOI POUR LA DISSIPATION THERMIQUE SPÉCIFIÉE (IN): 20 A
POUVOIR DE COUPURE NOMINAL (CEI/EN 61009): 10 kA
POUVOIR NOMINAL DE COUPURE EN COURT-CIRCUIT: 10 Kilo Ampère
CLASSE DE LIMITATION DE COURANT: 3
LA FRÉQUENCE: 50Hz
POUVOIR ASSIGNÉ DE COUPURE EN COURT-CIRCUIT (EN 60947-2): 0 kA
COURANT NOMINAL DE DÉFAUT: .03 A
TERMINAL PROTECTION: Cache-étiquette pour jeux de barres selon VBG4, ÖVE-EN 6
DISPOSITIF AUXILIAIRE DE TENSION NOMINALE: 230V
LARGEUR INTÉGRÉE: 54 mm
TYPE DE SENSIBILITÉ: Sensible au courantalternatif Type AC
ÉPREUVE CLIMATIQUE: IEC/EN 61009
PROFONDEUR INTÉGRÉE: 67 mm
DEGRÉ DE PROTECTION (INTÉGRÉ): IP40
DURÉE DE VIE, ÉLECTRIQUE: 4000 opérations
NOMBRE DE PÔLES: Bipolaire
DISSIPATION THERMIQUE DE L'ÉQUIPEMENT, EN FONCTION DU COURANT: 8,5 watts
CARACTÉRISTIQUE DE DÉCLENCHEMENT: C
DISPOSITIF AUXILIAIRE DE COURANT NOMINAL DE COMMUTATION: 0 A
ÉQUIPEMENT SUPPLÉMENTAIRE ATTACHÉ À LA LIVRAISON: Interrupteur coupe-feu
APPLICATION: Appareillage pour applications résidentielles et commerciales
STOCKAGE ET TEMPÉRATURE DE TRANSPORT AUTORISÉS. MAX: 60 °C
TYPE DE COURANT DE FUITE: CA
CADRE: 45 mm
DÉCLENCHEMENT: Non-delayed
CIRCUIT D'ESSAI CA: 170 - 264 Tension CA
ÉQUIPEMENT AUXILIAIRE DE TYPE TENSION DE COMMANDE: CA
LES TYPES SONT CONFORMES À:
IEC/EN 61009
IEC/EN 62606
TEMPÉRATURE AMBIANTE DE FONCTIONNEMENT - MIN: -25 °C
BORNES (HAUT ET BAS): Double usage
CARACTÉRISTIQUE DE LIBÉRATION: C
COURANT DE TENUE AUX IMPULSIONS: Partiellement résistant aux surtensions, 250 A
GAMME DE PRODUITS: AFDD
LARGEUR EN NOMBRE D'ESPACEMENTS MODULAIRES: 3
STOCKAGE ET TEMPÉRATURE DE TRANSPORT AUTORISÉS. MIN: -35 °C
POUVOIR ASSIGNÉ DE COUPURE EN COURT-CIRCUIT (EN 61009): 10 kA
DURÉE DE VIE, MÉCANIQUE: 20000 opérations
TEMPÉRATURE AMBIANTE DE FONCTIONNEMENT - MAX: 40 °C
TENSION NOMINALE: 230V
DEGRÉ DE PROTECTION: IP20
CATÉGORIE DE SURTENSION: III
POLLUTION DEGREE: 2
NOMBRE DE PÔLES (NUMÉRIQUE): 2
CAPUCHON DE COMMUTATION NOMINAL (CEI/EN 60898-1): 10 kA
COURANT NOMINAL: 20 A
TYPE: AFDD +
ÉPAISSEUR DU MATÉRIAU DU JEU DE BARRES: 0,8 - 2 millimètres carrés
HAUTEUR DE L'APPAREIL: 80 mm
TYPE DE JEU DE BARRES: ZV-SS
PRODUCT APPLICATION: Appareillage pour applications résidentielles et commerciales
INDICATEUR DE POSITION DES CONTACTS: Rouge, Vert
COURANT NOMINAL DE LA GAMME DE PRODUITS: 10-40 Ampère
