SPÉCIFICATIONS GÉNÉRALES :

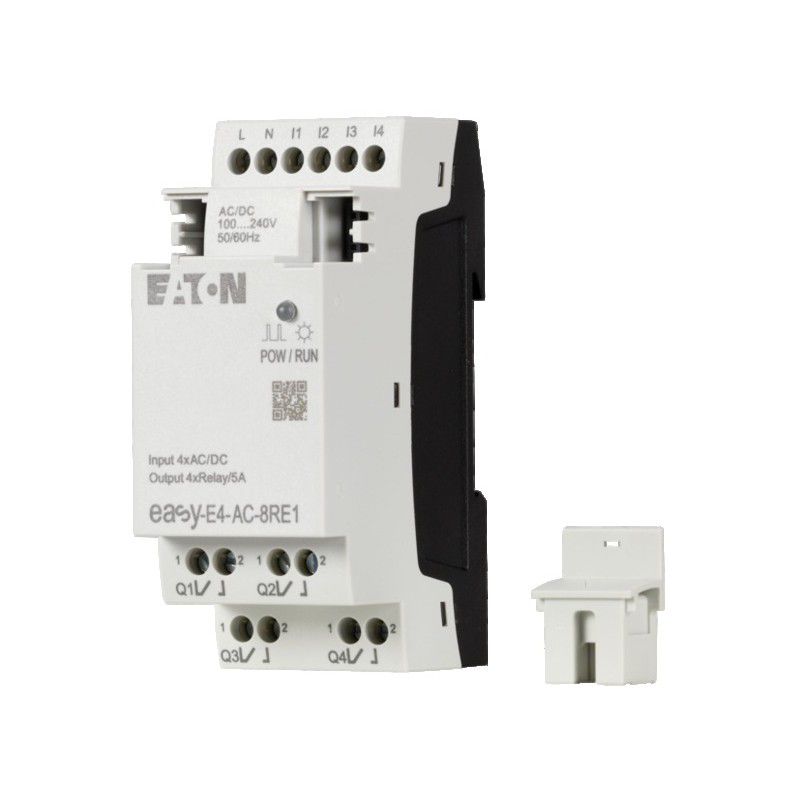

NOM DU PRODUIT: Extension E/S EASY de la série Eaton Moeller®
NUMÉRO DE CATALOGUE: 197221
EAN: 4015081939435
LONGUEUR/PROFONDEUR DU PRODUIT: 58 millimètres
HAUTEUR DU PRODUIT: 90 millimètres
LARGEUR DU PRODUIT: 36 millimètres
POIDS DU PRODUIT: .125 kg
CONFORMITÉS: Contacter le fabricant
CERTIFICATS:
Contacter le fabricant
CEI/EN 61000-4-2
CULus selon UL 61010
EN 61010
CEI 60068-2-30
CEI 60068-2-6
CEI 60664
CEI/EN 61000-6-3
EN 50178
CEI 60068-2-27
CEI/EN 61131 -2
CSA-C22.2 n° 61010
CEI/EN 61000-6-2
NOTES DE CATALOGUE: avec deux relais commandés
MODÈLE DE CODE: EASY-E4-AC-8RE1
GÉNÉRAL:
DEGRÉ DE PROTECTION: IP20
FRÉQUENCE D'ENTRÉE: 50/60 Hz (entrées numériques, à 115/230 V CA)
LA RÉSISTANCE D'ISOLEMENT: Selon EN 50178, EN 61010-2-201, UL61010-2-201, CSA-C22.2 NO. 61010-2-201
DURÉE DE VIE, ÉLECTRIQUE:
25 000 opérations (charge de la lampe fluorescente 10 x 58 W à 230/240 V AC, avec dispositif électrique en amont)
25 000 opérations (charge du filament à 500 W, 115/120 V AC)
25 000 opérations (charge du filament à 1000 W, 230/ 240 V AC)
25 000 opérations (charge de lampe fluorescente 1 x 58 W à 230/240 V AC, conventionnelle, compensée)
25 000 opérations (charge de lampe fluorescente 10 x 58 W à 230/240 V AC, non compensée)
DURÉE DE VIE, MÉCANIQUE: 1 000 000 opérations
MÉTHODE DE MONTAGE:
Montage frontal possible
Montage sur rail possible
Fixation par vis à l'aide d'équerres de fixation ZB4-101-GF1 (accessoires)
Montage mural/montage direct Fixation
sur rail DIN (selon IEC/EN 60715, 35 mm)
CATÉGORIE DE SURTENSION: III
DEGRÉ DE POLLUTION: 2
CATÉGORIE DE PRODUIT: Relais de contrôle easyE4
PROTECTION: Disjoncteur B16 ou fusible 8 A (T), Protection d'un relais de sortie
PROTOCOLE:
MODBUS
TCP/IP
TENSION NOMINALE DE TENUE AUX CHOCS (UIMP): 6 kV (contact-bobine)
ONDULATION RÉSIDUELLE: ≤ 5 %
FRÉQUENCE DE COMMUTATION:
2 Hz, Charge résistive/charge de lampe, Sorties relais
10 Hz, Sorties relais
0,5 Hz, Charge inductive, Sorties relais
CATÉGORIE D'UTILISATION:
B Service pilote léger 300, codes de classification du circuit de commande UL/CSA CA
R Service pilote léger 300, codes de classification du circuit de commande UL/CSA CC
TYPE DE TENSION: Californie
