SPÉCIFICATIONS GÉNÉRALES

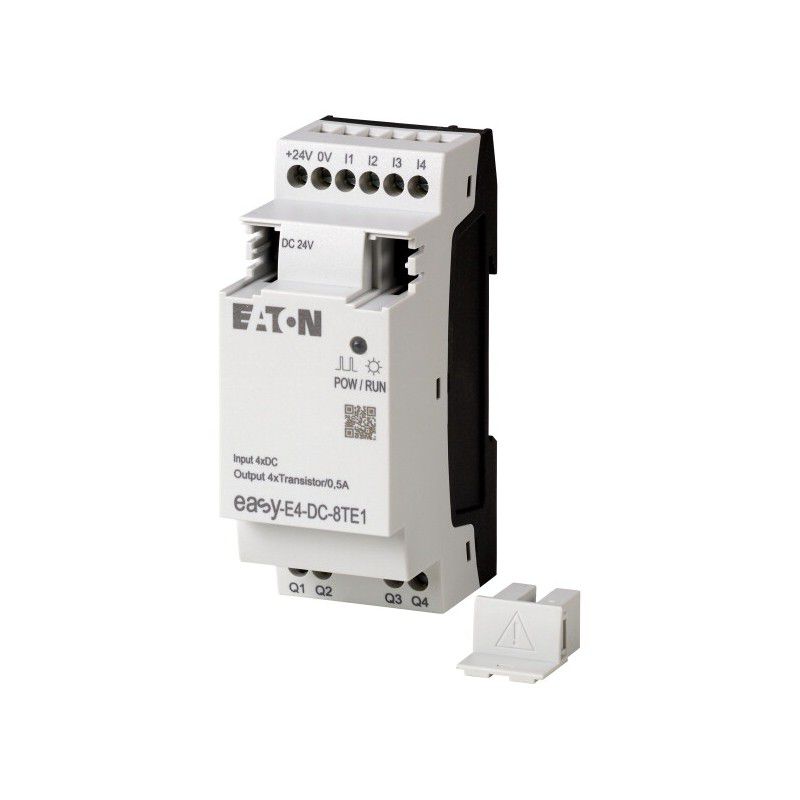

NOM DU PRODUIT: Extension E/S EASY de la série Eaton Moeller®
NUMÉRO DE CATALOGUE: 197219
EAN: 4015080892809
LONGUEUR/PROFONDEUR DU PRODUIT: 58 millimètres
HAUTEUR DU PRODUIT: 90 millimètres
LARGEUR DU PRODUIT: 36 millimètres
POIDS DU PRODUIT: .1 kg
CONFORMITÉS: Contacter le fabricant
CERTIFICATS:
Contact Fabricant
CSA-C22.2 N° 61010
IEC/EN 61000-6-3
IEC 60068-2-27
IEC 60068-2-30
IEC 60068-2-6
EN 50178
IEC/EN 61000-4-2
IEC/EN 61000 -6-2
CEI/EN 61131-2
CULus selon UL 61010
EN 61010
CODE MODÈLE: EASY-E4-DC-8TE1
CARACTÉRISTIQUES ET FONCTIONS
CARACTÉRISTIQUES:
Extensible
Dispositif d'extension Mise en
parallèle de sorties transistor avec charge résistive, charge inductive avec circuit de protection externe, combinaison au sein d'un groupe - Groupe 1 : Q1 à Q4
LES FONCTIONS:
Découpe thermique
INDICATION:
Unité de base à affichage LCD utilisée comme indication d'état de sortie des sorties transistor
Unité de base à affichage LCD utilisée comme indication d'état des entrées numériques 24 V DC
GÉNÉRAL
DEGRÉ DE PROTECTION: IP20
FACTEUR DE SERVICE:
100 % (charge inductive selon EN 60947-5-1, sans circuit de protection externe, DC-13, T0,95 = 72 ms, R = 48 Ω, L = 1,15 H)
100 % (charge inductive selon EN 60947-5- 1, avec circuit de protection externe)
100 % (charge inductive selon EN 60947-5-1, sans circuit de protection externe, T0,95 = 15 ms, R = 48 Ω, L = 0,24 H)
LA RESISTANCE D'ISOLEMENT: Selon EN 50178, EN 61010-2-201, UL61010-2-201, CSA-C22.2 NO. 61010-2-201
MÉTHODE DE MONTAGE:
Montage sur rail possible Fixation
sur rail DIN (selon CEI/EN 60715, 35 mm)
Montage mural/montage direct Fixation
par vis à l'aide d'équerres de fixation ZB4-101-GF1 (accessoires) Encastrement
frontal possible
FRÉQUENCE DE FONCTIONNEMENT:
En fonction du temps de cycle et de transmission des dispositifs d'extension
En fonction du circuit de protection (charge inductive selon EN 60947-5-1, avec circuit de protection externe, fréquence de commutation max., facteur de marche max.) En
fonction du temps de cycle du l'appareil de base
CATÉGORIE DE SURTENSION: III
DEGRÉ DE POLLUTION: 2
CATÉGORIE DE PRODUIT:
Relais de contrôle easyE4
PROTOCOLE
MODBUS
TCP/IP
COURANT RÉSIDUEL: 0,1 mA (sur signal "1" par voie)
ONDULATION RÉSIDUELLE :
≤ 5 %
5 % (sorties transistor)
TYPE DE TENSION: CC
CONDITIONS AMBIANTES, MÉCANIQUES :
LAISSER TOMBER ET RENVERSER: 50 mm Hauteur de chute, Chute selon IEC/EN 60068-2-31
HAUTEUR DE CHUTE (CEI/EN 60068-2-32) - MAX: 1 m
POSITION DE MONTAGE:
Horizontale
Verticale
RÉSISTANCE AU CHOC: 15 g, mécanique, selon IEC/EN 60068-2-27, choc semi-sinusoïdal 11 ms, 18 impacts
RÉSISTANCE AUX VIBRATIONS:
57 - 150 Hz, accélération constante 2 g
Selon CEI/EN 60068-2-6
10 - 57 Hz, amplitude constante 0,15 mm
CONDITIONS ENVIRONNEMENTALES CLIMATIQUES :
PRESSION DE L'AIR: 795 - 1080 hPa (fonctionnement)
TEMPÉRATURE AMBIANTE DE FONCTIONNEMENT - MIN: -25 °C
TEMPÉRATURE AMBIANTE DE FONCTIONNEMENT - MAX: 55 °C
TEMPÉRATURE AMBIANTE DE STOCKAGE - MIN: -40 °C
TEMPÉRATURE AMBIANTE DE STOCKAGE - MAX: 70 °C
CONDITIONS ENVIRONNEMENTALES:
Distances dans l'air et lignes de fuite selon EN 50178, EN 61010-2-201, UL61010-2-201, CSA-C22.2 NO. 61010-2-201
Condensation : prévenir par des mesures appropriées
HUMIDITÉ RELATIVE: 5 - 95 % (CEI 60068-2-30, CEI 60068-2-78)
COMPATIBILITÉ ÉLECTROMAGNÉTIQUE :
DÉCHARGE D'AIR: 8kV
IMPULSION DE RAFALE:
2 kV, Câble de signal
2 kV, Câble d'alimentation
Selon IEC/EN 61000-4-4
DÉCHARGE DE CONTACT: 6kV
CHAMPS ÉLECTROMAGNÉTIQUES:
10 V/m à 0,8 - 1,0 GHz (selon CEI EN 61000-4-3)
3 V/m à 1,4 - 2 GHz (selon CEI EN 61000-4-3)
1 V/m à 2,0 - 2,7 GHz (selon CEI EN 61000-4-3)
IMMUNITÉ AUX INTERFÉRENCES CONDUITES PAR LA LIGNE: 10 V (selon CEI/EN 61000-4-6)
CLASSE D'INTERFÉRENCE RADIO: Classe B (EN 61000-6-3)
INDICE DE SURTENSION:
1 kV, Câbles d'alimentation, asymétriques, impulsions de puissance (Surge), CEM
0,5 kV, Câbles d'alimentation, symétriques, impulsions de puissance (Surge), CEM
Selon IEC/EN 61000-4-5, impulsions de puissance (Surge), CEM
CREUX DE TENSION: 20 millisecondes
