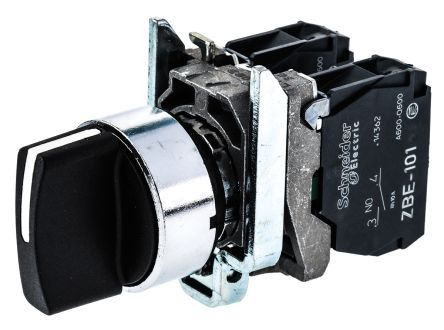

Harmony XB4 - bouton tournant - 3 positions fixes - 2F - noir - Ø22 (XB4BD33)

gamme de produits

Harmony XB4

fonction produit

Bouton-tournant complet

nom abrégé de l'appareil

XB4

matériau de la collerette

Métal plaqué chrome

matière de l'embase de fixation

Zamak

diamètre de fixation

22 mm

vente par quantité indivisible

1

forme de la tête de l'unité de signalisation

Rond

type d'unité de commande

Position maintenue

profil de l'unité de commande

Noir manette standard

positions de l'unité de commande

3 positions de +/- 45°

description des contacts

2 "F"

fonctionnement des contacts

À action dépendante

Complémentaires

hauteur

47 mm

largeur

30 mm

profondeur

68 mm

poids

0.105 kg

tenue au nettoyage haute pression

7000000 Pa à 55 °C,distance: 0,1 m

utilisation des contacts

Contacts standards

ouverture positive

Sans ouverture positive

valeur du couple

0,14 N.m (état électrique modifié par "F")

durée de vie mécanique

1000000 cycle

couple de serrage

0.8…1.2 N.m se conformer à EN 60947-1

matériau des contacts

Alliage d'argent (Ag/Ni)

protection contre les courts-circuits

10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1

Environnement

traitement de protection

TH

température ambiante pour le stockage

-40…70 °C

température de fonctionnement

-40…70 °C

catégorie de surtension

Classe I se conformer à IEC 60536

Tenue aux chocs IK

IK06 se conformer à IEC 50102

tenue aux vibrations

5 gn (f = 2…500 Hz) se conformer à IEC 60068-2-6

tenue aux chocs mécaniques

30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à IEC 60068-2-27
50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde se conformer à IEC 60068-2-27
