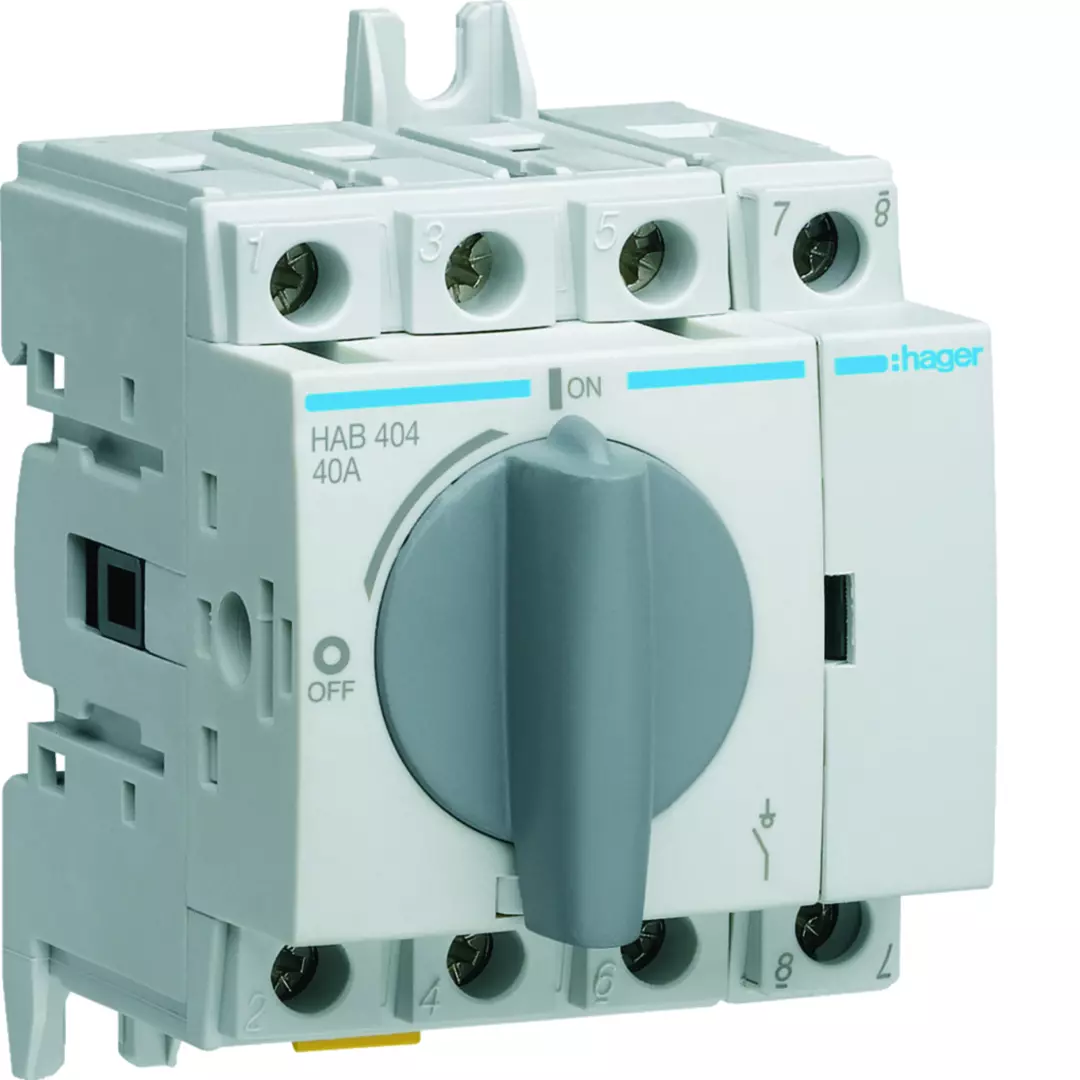

Caractéristiques techniques
Architecture
Type de commande: poignée rotative courte
Type de boitier: Produit complet
Nombre de pôles: 4 P
Type de pôles: 4 P
Fonctions
Fonction inverseur: non
Commandes & indicateurs
Commande motorisée intégrée: non
Principales caractéristiques électriques
Tension assignée d'emploi Ue: 380/415 V
Fréquence assignée: 50 Hz
Tension
Tension assignée d'isolement: 800 V
Tension assignée de tenue aux chocs: 8000 V
Intensité du courant
Courant assigné d'emploi en AC21 en catégorie B: 40 A
Courant assigné d'emploi en AC22 en catégorie B: 40 A
Courant assigné d'emploi en AC23 en catégorie B: 40 A
Courant court-circuit avec fusible gI-gG: 50 kA
Courant assigné admissible courte durée Icw: 1,26 kA
Courant assigné admissible sous 1 seconde: 1,26 kA
Puissance
Puissance d'emploi à 400V en AC1: 26 kW
Puissance dissipée totale sous IN: 3,6 W
Puissance dissipée par pôle à In: 0,9 W
Porte, couvercle
Cadenassable: oui
Connexion
Section de raccordement en câble rigide: 16 mm²
Type de connexion: cage à vis
Equipement
Commande motorisée optionnelle: non
Standards
Directive européenne RoHs: conformité volontaire
Directive européenne WEEE: concerné
Sécurité
Indice de protection IP: IP20
