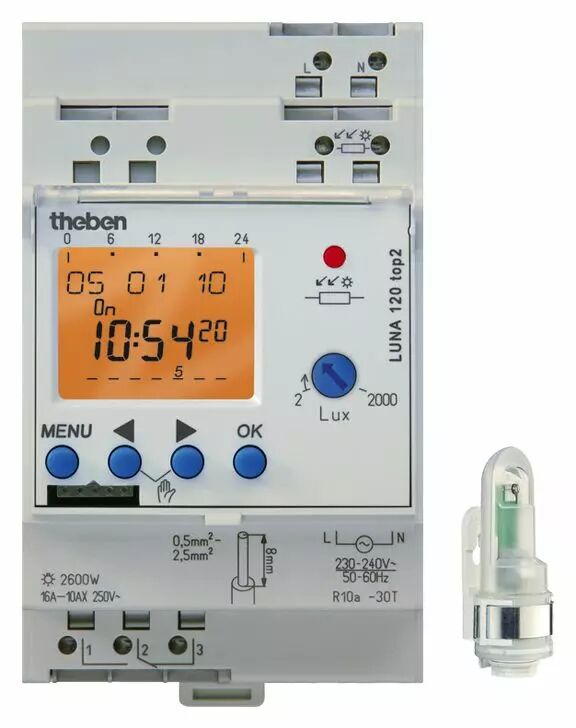

INTER CREPUSCULAIRE DIGITAL PROG 7J 2 A 2000 LUX DUOFIX CELLULE SAILLIE1NO+1NF 16A (1200100)

Description des fonctions Interrupteur crépusculaire avec horloge programmable hebdomadaire intégrée Capteur de luminosité externe compris dans la livraison Luminosité de commutation à réglage analogique Temporisation à l'enclenchement et au déclenchement réglable afin d'éviter toute commutation intempestive due notamment aux éclairs ou aux phares des voitures. Réglage par défaut 1 minute La luminosité de commutation et la temporisation sont réglables individuellement pour l'activation et la désactivation. Heures d'activation et de désactivation fixes (par ex. coupure nocturne) programmables indépendamment de la luminosité Affichage de l'état des canaux et de l'état de commutation à l'écran Bornes à ressort DuoFix Pour 2 conducteurs par borne de raccordement Commutation au passage par zéro de la tension pour ne pas endommager les contacts des relais et l'éclairage (prolonge la durée de vie de l'éclairage) Interface pour carte mémoire OBELISK top2 (programmation sur PC) Deuxième programme de commutation enfichable Copie de programmes Sauvegarde de programmes Programme vacances avec fonction annuelle Différentes règles de passage à l'heure d'été/hiver disponibles au choix ou définissables librement Commutation MARCHE / ARRÊT permanente Fonction de test (marche permanente) pour contrôler l'installation indépendamment de la valeur de luminosité définie Présélection de commutation Éclairage de l'écran désactivable Code PIN Compteur horaire avec fonction de rappel Caractéristiques techniques Tension d'alimentation 220 – 240 V CA Fréquence 50 – 60 Hz Nombre de canaux 1 Nombre d'emplacements de mémoire 56 Consommation stand-by ~1,3 W Perte de puissance max. 1,7 W Programme Programme hebdomadaire Programme supplémentaire Programme vacances Base de temps Quartz Plage de réglage 2 – 2000 lx Temporisation d'enclenchement 0 – 59 min Temporisation au déclenchement 0 – 59 min Type de contact Inverseur Sortie de commutation Libre de potentiel, pas pour TBTS Largeur 3 modules Type de montage Rail DIN Type de raccordement Bornes à ressort DuoFix Éléments de commande 4 touches à impulsion, 1 potentiomètre Période de commutation minimale 1 min Réserve de mémoire 10 Années à 20 ? Puissance de commutation 16 A (pour 250 V CA, cos ? = 1), 10 A (pour 250 V CA, cos ? = 0,6), 10 AX (Charge de tubes fluorescents) Puissance de commutation min. <10 mA Charge de lampe à incandescence 2600 W Charge de lampe halogène 2600 W Charge de tubes fluorescents (compensés en série), non compensée 2300 VA Charge de tubes fluorescents compensés en série 2300 VA Charge de tubes fluorescents (compensés en série), couplage en duo 2300 VA Charge de tubes fluorescents (compensés en série), à compensation parallèle 800 VA 80 µF Lampe DEL < 2 W 30 W Lampe DEL 2-8 W 100 W Lampe DEL > 8 W 120 W Lampes fluocompactes 170 W Charge de tubes fluorescents (RPE) 650 W Norme de contrôle VDE Matériaux du boîtier et d'isolation Thermoplastiques auto-extinguibles résistant aux hautes températures Température ambiante -30 °C … +55 °C Indice de protection IP 20, capteur IP 55 Classe de protection II, Sonde III Longueur max. des câbles jusqu'au capteur 100 m

• Caractéristiques
• Mode de pose rail DIN
• Hauteur boite (mm) 105
• Largeur boite (mm) 87
• Profondeur boite (mm) 84
• Poids boite (g) 450
• Ean boite 4003468120002
• Indice de protection (ip) IP20
• Profondeur d'encastrement (mm) 69.2
• Tension assignée (ue) (v) 230
• Largeur en nombre de modules 3
• Courant de commutation assigné (a) 16
• Charge max. de lampe à incandescence (w) 2600
• Charge max. de lampe fluorescente (compensée en parallèle) (va) 800
• Charge max. de lampe fluorescente (va) 2300
• Charge max. de lampe fluorescente (circuit duo) (va) 2300
• Volume boite (cm3) 767
• Fréquence assignée (hz) 60
• Courant de commutation max. (cos phi = 0,6) (a) 10
• Longueur max. de conduit du capteur de lumière (m) 100
• Classe de protection (ip), capteur de lumière IP55
• Plage de réglage de la valeur de luminosité (lx) 2000
• Classe de protection du capteur de lumière II
• Type de montage du capteur de lumière montage en saillie (mur)
• Entrée du contact à poussoir Oui
