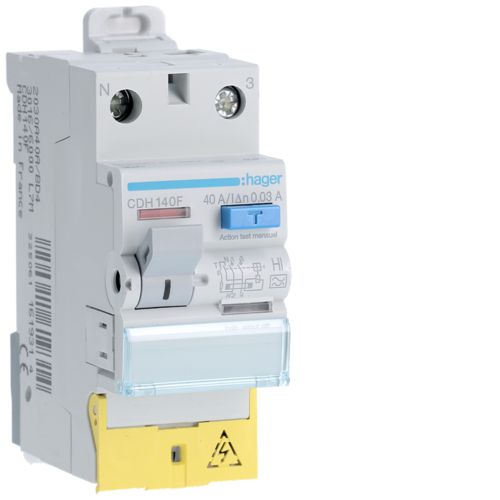

Inter dif 1P+N 40A 30mA HI BD (CDH140F)

Caractéristiques techniques
Architecture
Position du neutre: gauche
Nombre de pôles: 2 P
Mode de fixation: rail DIN
Principales caractéristiques électriques
Tension assignée d'emploi Ue: 230 V
Fréquence assignée: 50 Hz
Tension
Tension assignée d'isolement: 500 V
Tension assignée de tenue aux chocs: 4 kV
Intensité du courant
Courant différentiel assigné: 30 mA
Tenue aux ondes de choc 8/20µs: 3 kA
Pouvoir de fermeture et de coupure: 1,5 kA
Courant conditionnel de court-circuit assigné Inc selon EN 61008-1: 6 kA
Courant / température
Courant assigné à -15°C: 40 A
Courant assigné à -20°C: 40 A
Courant assigné à 0°C: 40 A
Courant assigné à 10°C: 40 A
Courant assigné à -10°C: 40 A
Courant assigné à 15°C: 40 A
Courant assigné à 20°C: 40 A
Courant assigné à 25°C: 40 A
Courant assigné à -25°C: 40 A
Courant assigné à 30°C: 40 A
Courant assigné à 35°C: 40 A
Courant assigné à 40°C: 40 A
Courant assigné à 45°C: 38 A
Courant assigné à 5°C: 40 A
Courant assigné à -5°C: 40 A
Courant assigné à 50°C: 37 A
Courant assigné à 55°C: 34 A
Courant assigné à 60°C: 30 A
Courant assigné à 65°C: 26 A
Courant assigné à 70°C: 21 A
Puissance
Puissance dissipée totale sous IN: 3,6 W
Puissance dissipée par pôle à In: 2,2 W
Déclenchement
Déclenchement légèrement temporisé: non
Endurance
Endurance électrique en nombre de cycles: 2000
Endurance mécanique nombre de manoeuvres: 4000
Dimensions
Profondeur produit installé: 70 mm
Hauteur produit installé: 84,4 mm
Largeur produit installé: 35,4 mm
Catégorie de dimensions (DIN 43880): 1
Installation, montage
Couple de serrage: 2,8Nm
Connexion
Section de raccordement en câble souple: 1 / 16mm²
Section de raccordement en câble rigide: 1 / 25mm²
Type de connexion: cage à vis
Equipement
Accessoriable: oui
Standards
Texte norme: EN 61008-1
Directive européenne RoHs: conformité volontaire
Directive européenne WEEE: concerné
Sécurité
Indice de protection IP: IP20
Type de protection différentielle: HI
Conditions d'utilisation
Degré de pollution suivant IEC 60664 / IEC 60947-2: 2
Altitude: 2000 m
Température de stockage: -55 à 70 °C
Tropicalisation/humidité/Exécution: tous climats
