LEGRAND 411611 - DX3 INTER DIFFERENTIEL 2P 40A AC 30MA TG
|

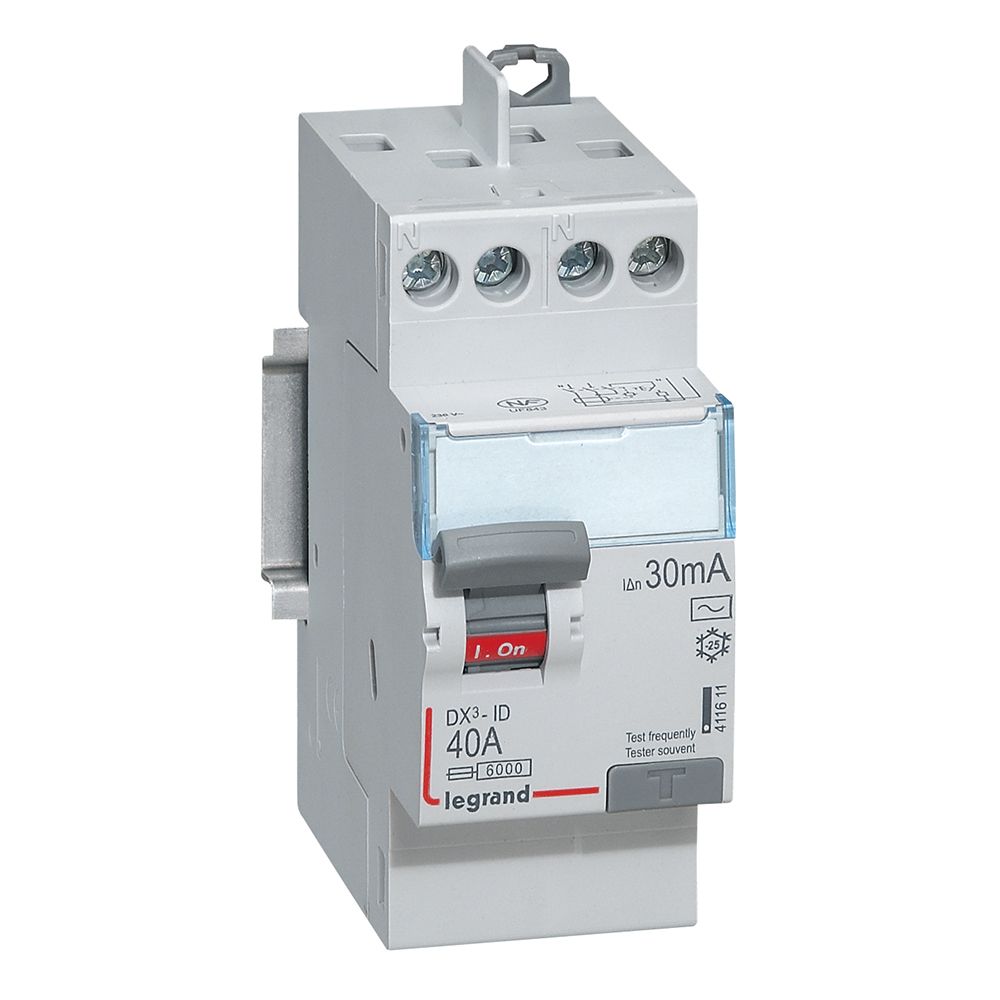

Inter diff DX³-ID - vis/vis - 2P - 230V~ - 40 A -type AC - 30mA -départ haut- 2M (411611)

Eco-part
Dont écotaxe :
Réf. : LEG 411611 DX3 INTER DIFFERENTIEL 2P 40A AC 30MA TG
Disponibilité
Sélectionnez un article pour voir la disponibilité de l’article
Vendu par :
Quantité minimum :
Ajouter au panier
Ajouter au panier
Ajouter au panier
Ajouter au panier
Soit un total de ,
Cet achat vous fera bénéficier de Point(s)
Vous êtes un professionnel ? Ouvrez un compte PRO

Description

Interrupteurs différentiels DX³-ID - protection tête de groupe - arrivée haut / départ haut
- Permettent la répartition optimisée par peigne
- Conformes à la norme NF EN 61008-1
- Type AC : détectent les défauts à composante alternative
- Type A : détectent les défauts à composantes alternative et continue (circuits spécialisés : cuisinière, plaque de cuisson, lave-linge...)
- Type Hpi : détectent les défauts à composantes alternative et continue (type A) avec une immunité renforcée aux déclenchements intempestifs (environnements perturbés : circuits informatiques, chocs de foudre, lampes fluo...)
- Reçoivent les auxiliaires
- 2 types de connexion :
- vis/auto : arrivée haute par bornes à vis et sortie haute par bornes auto
- vis/vis : arrivée haute et sortie haute par bornes à vis
Bipolaires 230 V~
- Pour peigne HX³ optimisé universel réf. 4 049 26/37Type AC
- Vis/vis :
- Sensibilité : 30 mA
- In : 40 A
- Nombre de modules : 2

Qu’est-ce qu’un interrupteur différentiel ?

Avant toute chose, il est nécessaire de rappeler le fonctionnement et l’utilité d’un interrupteur différentiel. Cet appareillage modulaire se place dans le tableau électrique, entre le disjoncteur général et les disjoncteurs divisionnaires.

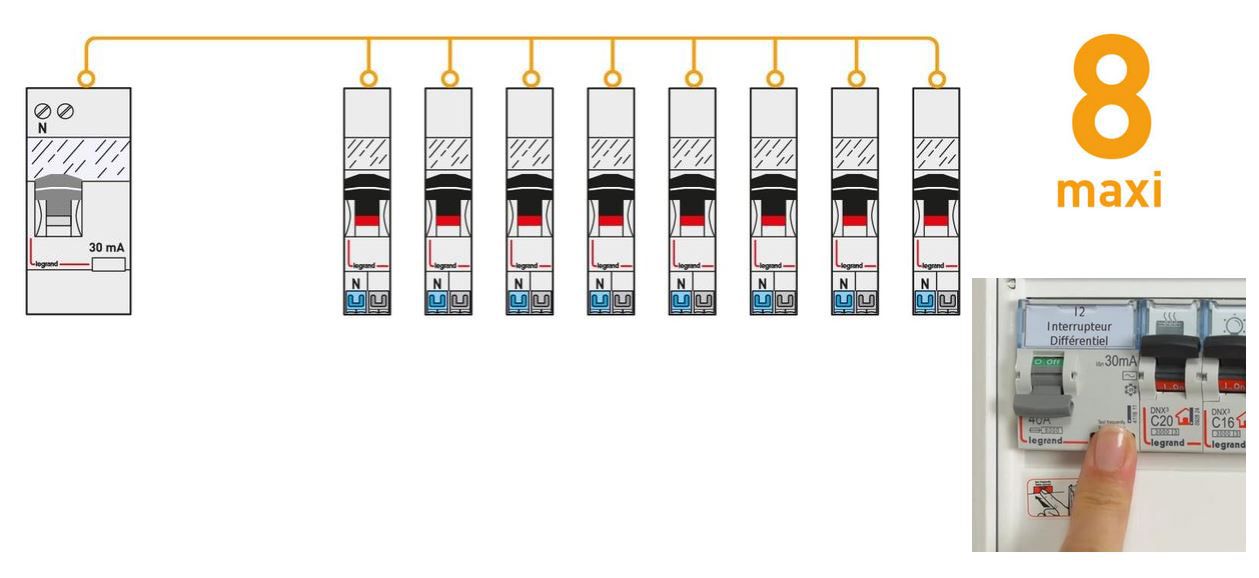

Son but ? Protéger les personnes contre les risques de chocs électriques, alors que les disjoncteurs sont là pour détecter les surcharges et les courts-circuits – et couper le circuit si c’est nécessaire. Il peut protéger jusqu’à 8 circuits, eux-mêmes sécurisés par des disjoncteurs individuels.
L’interrupteur différentiel se coupe lorsque la différence entre l’intensité entrante et sortante est supérieure à 30 mA (milliampères), car l’intensité électrique peut s’avérer dangereuse pour les personnes au-delà de 50 mA. On parle alors de fuite de courant.
Le calibre est mesuré en ampères et correspond à l’intensité maximale que peut supporter l’interrupteur différentiel. Il faut savoir que le type d’interrupteur n’impacte ni la sensibilité, ni l’intensité. Un type A peut supporter 25A, 40A ou 63A, tout comme un type AC ; et tous affichent 30 mA.

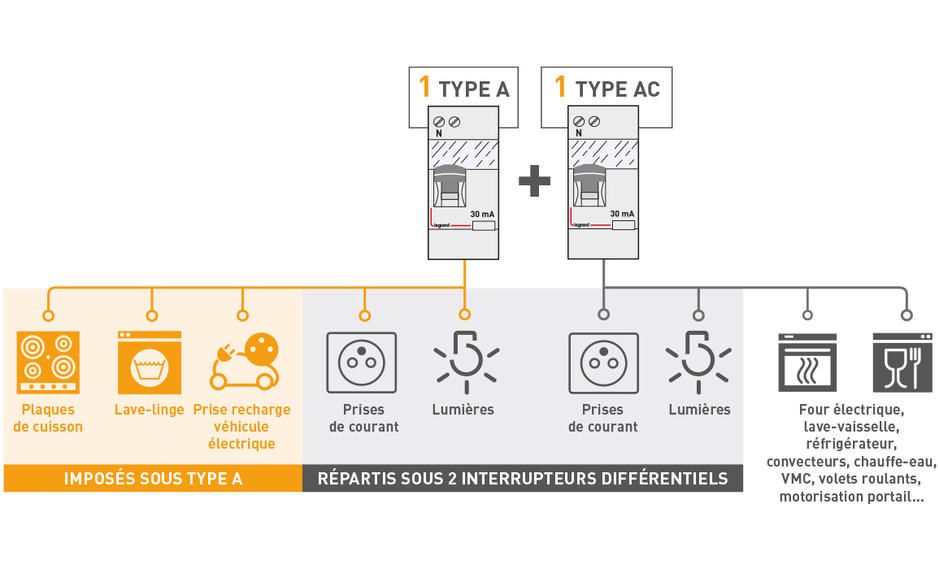

Les différents types d’interrupteurs différentiels

Puisqu’il s’agit de déterminer ce qu’il est possible de brancher sous un interrupteur différentiel de type A, cela signifie qu’il en existe plusieurs. Voici lesquels :

- Le type AC est prévu pour protéger les circuits communs, notamment les prises de courant et les éclairages, mais également la plupart des installations (four, frigo, VMC, etc.). Cet interrupteur différentiel détecte les défauts à composante alternative.
- Le type A protège des circuits spéciaux, prévus pour être associés à des appareils particuliers. Cet interrupteur différentiel détecte les défauts à composantes alternative et continue.
- Le type F, est destiné à la protection des appareils sensibles aux micro coupures électriques (congélateurs, ordinateurs, etc.). On parle d’interrupteur différentiel à « haut pouvoir immunitaire ». Il détecte les défauts à composantes alternative et continue, ainsi que les courants de défauts haute fréquence.

Caractéristiques

  • Caractéristiques
  • Mode de pose rail DIN
  • Calibre/courant nominal assigné (in) (a) 40
  • Hauteur boite (mm) 89
  • Largeur boite (mm) 41
  • Profondeur boite (mm) 101
  • Poids boite (g) 177
  • Ean boite 3245064116114
  • Hauteur carton (mm) 197
  • Largeur carton (mm) 200
  • Profondeur carton (mm) 296
  • Poids carton (g) 4548
  • Volume carton (dm3) 12
  • Ean carton 3414971741652
  • Indice de protection (ip) IP20
  • Emballage 1 unité
  • Volume 0.37 dm3
  • Poids 177.00 g
  • Profondeur d'encastrement (mm) 44
  • Nombre de pôles 2
  • Sensibilité / courant de défaut nominal (i?n) (ma) 30
  • Nombre de modules 2
  • In 40 A
  • Tension assignée (ue) (v) 230
  • Largeur en nombre de modules 2
  • Section de raccordement cable souple (mm²) 0.75-35
  • Section de raccordement cable rigide (mm²) 0.75-50
  • Degré de pollution 2
  • Type de courant différentiel CA
  • Tenue au courant de choc (ka) 0.25
  • Fréquence 50 Hz
  • Tension d'isolement assignée (ui) (v) 250
  • Tension assignée de tenue aux chocs (uimp) (kv) 4
  • Température ambiante en fonctionnement (°c) -85
  • Sensibilité 30 mA
  • Résistance de court-circuit (icw) (ka) 10
