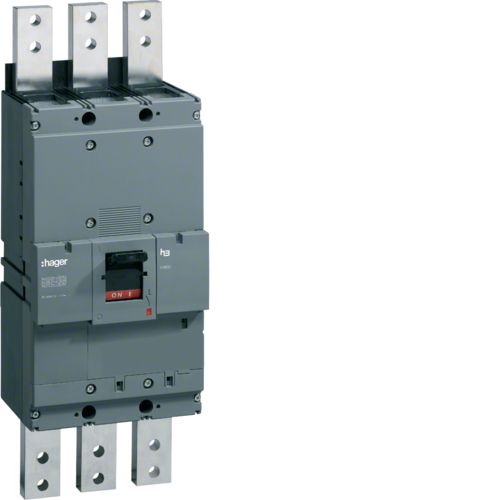

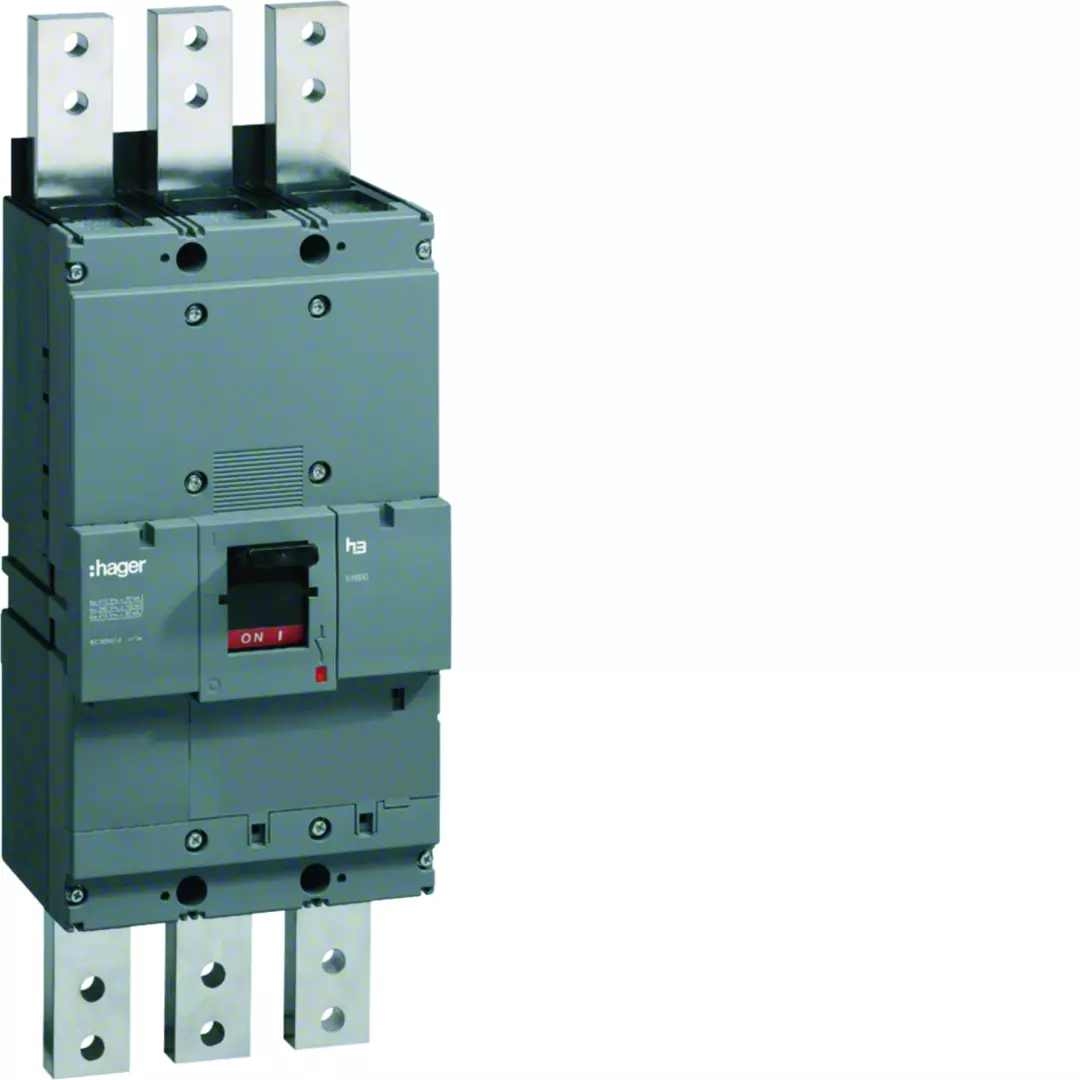

Caractéristiques techniques
Architecture
Type de commande: Manette
Type de boitier: Produit complet
Nombre de pôles: 3 P
Type de pôles: 3 P
Fonctions
Fonction inverseur: non
Bloc de déclenchement: SWITCH
Commandes & indicateurs
Commande motorisée intégrée: non
Principales caractéristiques électriques
Tension assignée d'emploi Ue: 220/690 V
Fréquence assignée: 50/60 Hz
Tension
Tension assignée d'isolement: 800 V
Tension assignée de tenue aux chocs: 8000 V
Intensité du courant
Courant assigné d'emploi en AC21: 1250 A
Courant assigné admissible courte durée Icw: 15 kA
Courant assigné admissible sous 0,3S: 15 kA
Coefficient de correction du courant
Coefficient de correction du courant nominal pour 2 appareils juxtaposés: 1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés: 1
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés: 1
Coefficient de correction du courant nominal pour 6 appareils juxtaposés: 1
Puissance
Puissance d'emploi à 400V en AC1: 822 kW
Puissance dissipée totale sous IN: 187,5 W
Puissance dissipée par pôle à In: 62,5 W
Déclenchement
Temps de réponse à l'ouverture: 10 ms
Endurance
Endurance électrique en nombre de cycles: 4500
Endurance mécanique nombre de manoeuvres: 15000
Porte, couvercle
Cadenassable: oui
Matières
Couleur de la manette, poignée: noir
Installation, montage
Couple de serrage: 65Nm
Connexion
Section de raccordement en câble souple: 3x240mm²
Section de raccordement en câble rigide: 3x240mm²
Type de connexion: plage de raccordement
Equipement
Commande motorisée optionnelle: oui
Cas d'emploi
Catégorie d'emploi: A
Standards
Texte norme: IEC 60947-3
Directive européenne RoHs: conformité volontaire
Directive européenne WEEE: concerné
Sécurité
Indice de protection IP: IP4X
Conditions d'utilisation
Degré de pollution suivant IEC 60664 / IEC 60947-2: 3
Altitude: 2000 m
Température de stockage: -35 à 70 °C
Tropicalisation/humidité/Exécution: 85% / 50°C
