Description des fonctions

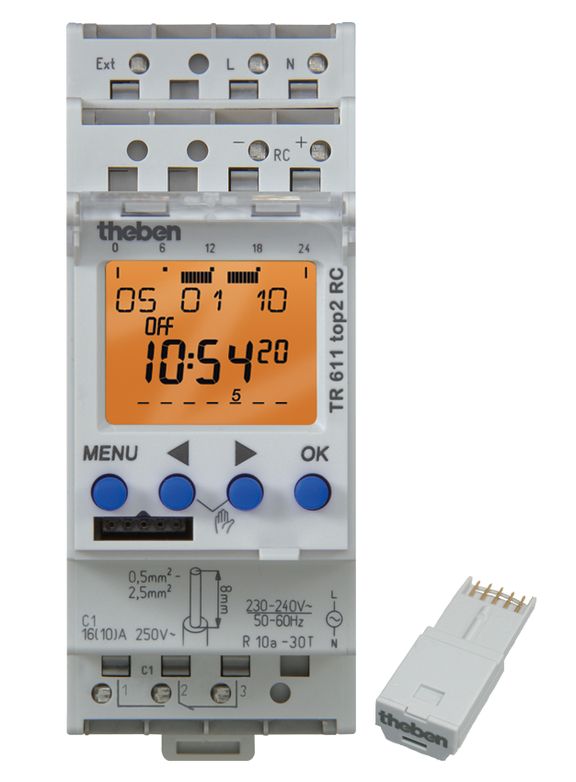

Horloge programmable digitale avec programme hebdomadaire
Synchronisation horaire par raccordement d'une antenne externe possible, par ex. via une antenne top2 RC-DCF ou une antenne top2 GPS (GPS pas pour 24 V type)
Bloc d'alimentation supplémentaire nécessaire pour l'antenne GPS si un seul appareil est raccordé à l'antenne
1 canal
1 entrée externe
Raccordement possible de boutons-poussoirs (présélection de commutation externe, minuterie)
Raccordement possible de commutateurs (commutation MARCHE ou ARRÊT permanente)
Bornes à ressort DuoFix
Pour 2 conducteurs
Fils ou torons (avec ou sans manchon d'extrémité)
Diamètre du fil : 0,5 à 2,5 mm²
Bouton de commande permettant de dégager le connecteur de liaison
Textes à chaque étape de la programmation
Date et heure préréglées
Aucune restriction de fonction en l'absence de raccordement au réseau
84 emplacements mémoire
Interface pour carte mémoire OBELISK top2 (programmation sur PC)
Deuxième programme de commutation enfichable
Copie de programmes
Sauvegarde de programmes
Carte mémoire OBELISK comprise dans la livraison
Réserve de mémoire de 10 ans (pile au lithium)
Commutation au passage par zéro pour charges élevées et protection des contacts (pas pour les modèles 24 V)
Heures de commutation MARCHE / ARRÊT
Programme par impulsions
Programme cyclique
Présélection de commutation
Commutation MARCHE / ARRÊT permanente
Minuterie
Compteur horaire intégré
Réinitialisable
Fonction de surveillance des intervalles de maintenance
Programme vacances
2 programmes aléatoires
Éclairage de l'écran (désactivable)
Code PIN
Passage automatique à l'heure d'été/hiver
Désactivable
Les règles de basculement pour l'Europe, les États-Unis, ainsi que d'autres pays, sont préenregistrées dans l'appareil.
Il est possible de définir une règle de basculement personnalisée ou une date de basculement fixe.
Caractéristiques techniques
Tension d'alimentation 12 – 24 V UC
Fréquence 50 – 60 Hz
Largeur 2 modules
Type de montage Rail DIN
Type de contact Inverseur
Sortie de commutation Indépendant des phases
Distance d'ouverture < 3 mm
Programme Programme hebdomadaire
Fonctions de programme MARCHE / ARRÊT, Impulsion, Cycle
Nombre de canaux 1
Entrées externes 1
Nombre d'emplacements de mémoire 84
Réserve de mémoire 10 Années
Puissance de commutation à 250 V AC, cos ? = 1 16 A
Puissance de commutation à 250 V AC, cos ? = 0,6 2 A
Charge de lampes à incandescence/lampes à halogène 230 V 1400 W
Lampes fluocompactes 230 V 30 W
Lampe DEL < 2 W 6 W
Lampe DEL 2-8 W 20 W
Lampe DEL > 8 W 25 W
Puissance de commutation min. ca. 10 mA
Période de commutation minimale 1 s
Précision de marche à 25 °C typique ± 0,25 s/jour (quartz) ou DCF77/GPS
Base de temps Quartz/DCF77/GPS
Consommation stand-by ~0,9 W
Carte mémoire comprise dans la livraison ?
Type de raccordement Bornes à ressort DuoFix
Éléments de commande 4 touches à impulsion
Matériaux du boîtier et d'isolation Thermoplastiques auto-extinguibles résistant aux hautes températures
Indice de protection IP 20
Classe de protection II selon EN 60 730-1
Température ambiante -30 °C … +55 °C
