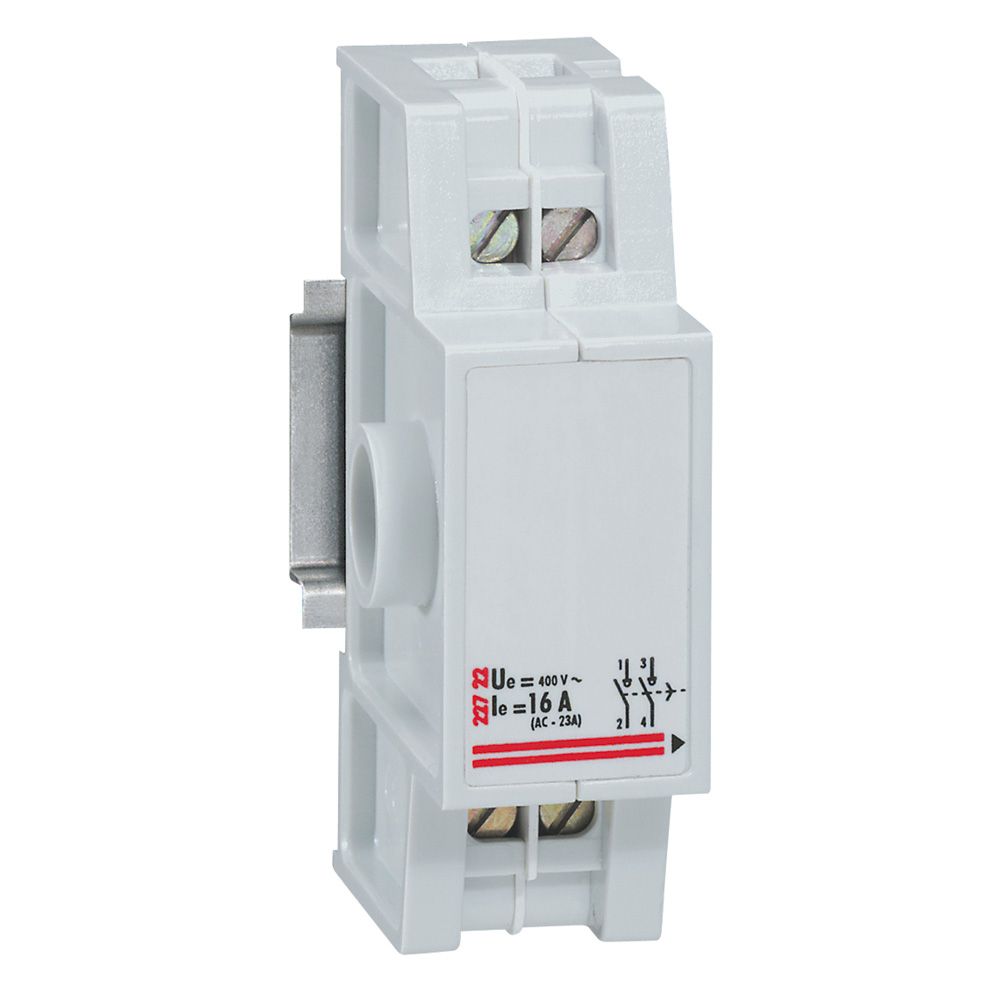

Inter-sectionneur auxiliaire - 2P - 16 A - 400 V - pour Vistop 100 à 160 A (022722)

Vistop™ 63 à 160 A - interrupteurs-sectionneurs
- Interrupteurs-sectionneurs de sécurité assurant la coupure en charge, par sectionnement visible et action positive des contacts
- Double coupure des pôles par contacts autonettoyants à enclenchement et déclenchement brusques
- Poignée cadenassable en position ouverte : 1 à 3 cadenas Ø6 mm réf. 0 227 97
- Porte-étiquettes pour identification des circuits
- Raccordement par bornes à cage avec serrage vis Pz2 pour le 63 A, et par clé 6 pans de 100 à 160 A
- Fixation à vis ou sur rail symétrique EN 60715 (uniquement sur rail pour le Vistop 63 A)
- 2 versions plastronnables :
- Commande latérale droite ou gauche extérieure livrée avec joint assurant le maintien de l'IP (55 maxi) de l'enveloppe visseries, gabarit de perçage autocollant, axe de prolongement 30 à 170 mm
- Commande frontale directe ou extérieure avec réf. 0 227 32 à commander séparément
- Possibilité d'adjoindre un interrupteur-sectionneur auxiliaire 2P - 16 A, réf. 0 227 22 et un ou deux contacts auxiliaires O + F réf. 0 227 04/07
AccessoiresInterrupteur-sectionneur auxiliaire
- 2P - 16 A - 400 V
- Permet la réalisation d'ensemble 3 ou 4 pôles pour le sectionnement simultané d'une source d'alimentation auxiliaire bipolaire (automate programmable, télécommande) de 16 A maximum
- Se fixe sur le côté gauche des Vistop 100 à 160 A
- 2P
- Utilisation uniquement pour les applications en courant alternatif
- Raccordement : Bornes à cage
- Nombre de modules : 1,5

• Caractéristiques
• Mode de pose montage latéral
• Modèle relevable
• Hauteur boite (mm) 89
• Largeur boite (mm) 41
• Profondeur boite (mm) 101
• Poids boite (g) 97
• Ean boite 3245060227227
• Hauteur carton (mm) 206
• Largeur carton (mm) 298
• Profondeur carton (mm) 398
• Poids carton (g) 5263
• Volume carton (dm3) 24
• Ean carton 3414970802309
• Emballage 1 unité
• Volume 0.37 dm3
• Poids 97.00 g
• Nombre de modules 2
• Raccordement Bornes à cage
• Nombre de contacts en tant que contacts à ouverture 2
• Nombre de contacts en tant que contacts à fermeture 2
• Finition du raccordement électrique borne à vis
• Courant de fonctionnement nominal ca-15, 230 v (a) 16
