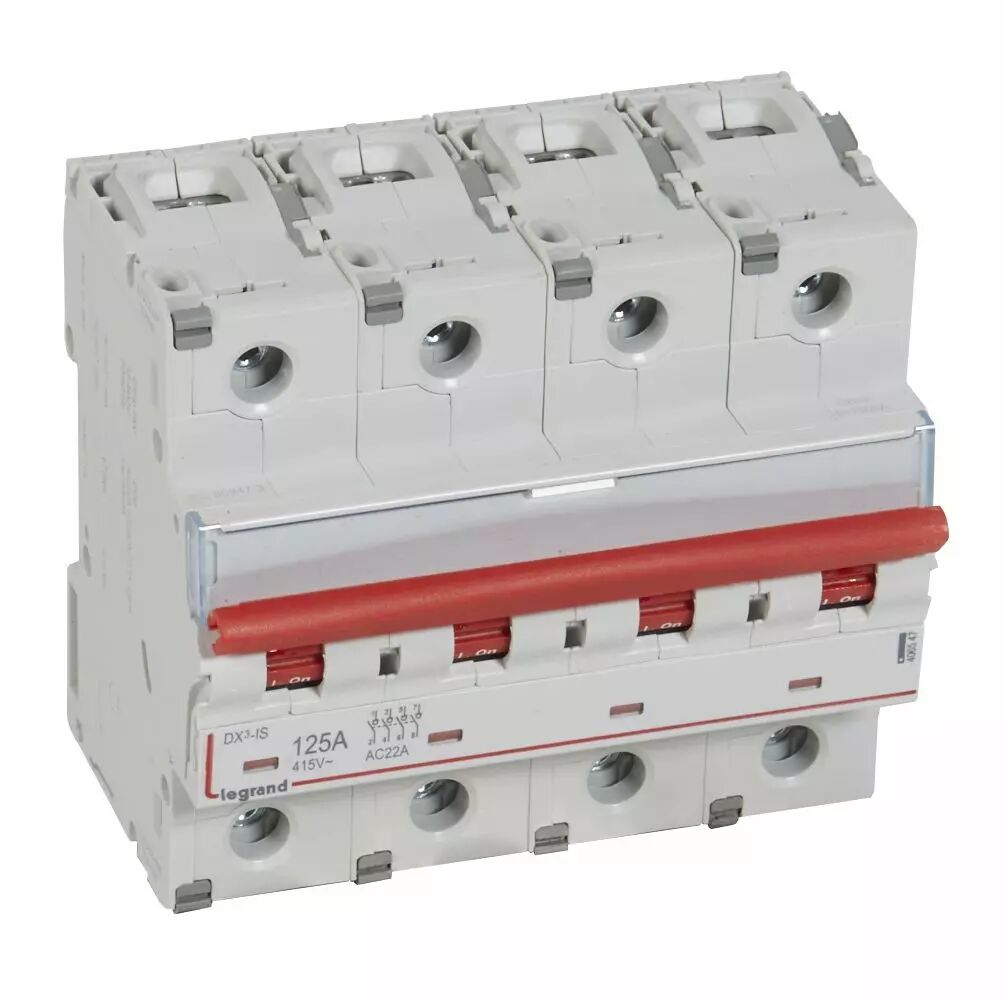

Interrupteurs-sectionneurs DX³-IS - sectionnement tête d'installation, 16 à 125 A
- Montage sur rail symétrique EN 60715
- Coupure pleinement apparente
Inter-sectionneurs à déclenchement
- Catégorie d'emploi AC 22 A et AC 23 A (AC 22 A pour 125 A) suivant EN 60947-3
- Manette rouge
- Déclenchement à distance avec auxiliaire de commande associé
- Acceptent les auxiliaires de commande et de signalisation
- Acceptent les commandes motorisées
- Indication visuelle de l'état réel des contacts :
- position ''fermé'' (voyant rouge)
- position ''ouvert'' (voyant vert)Tétrapolaires 400 V~
- Intensité nominale : 125 A
- Nombre de modules : 6
Caractéristiques
Caractéristiques
Hauteur boite (mm)86
Largeur boite (mm)108
Profondeur boite (mm)112
Poids boite (g)898
Volume boite (dm3)1
Ean boite3245064065474
Hauteur carton (mm)130
Largeur carton (mm)200
Profondeur carton (mm)296
Poids carton (g)4589
Volume carton (dm3)8
Ean carton3414971562325
Nombre de pôles4
Tension de fonctionnement nominale max. ue en ca (v)415
Finition de l'élément d'actionnementmanette
Courant permanent nominal, ca-21, 400 v (a)125
Puissance de fonctionnement nominale, ca-23, 400 v (kw)40
Type de construction de l'appareilappareil complet installé dans un boîtier
Courant nominal de courte durée admissible icw (ka)1
Type de raccordement du circuit principalborne à vis
