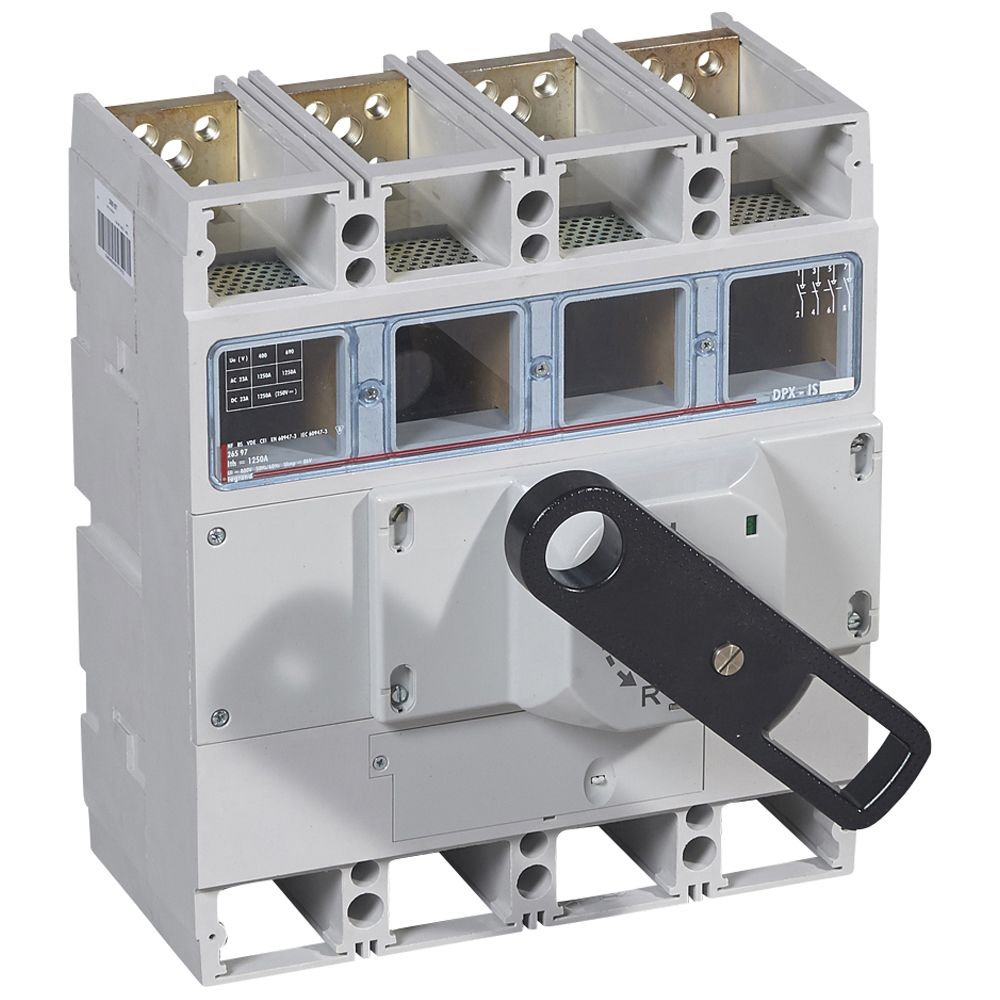

DPX™-IS 1600 - 800 à 1600 A - interrupteurs-sectionneurs
- Assurent la coupure en charge par sectionnement visible et action positive des contacts
- Fonction cadenassage intégrée dans la poignée
- Livrés avec plages de raccordement, cache-vis, réhausse de poignée
- Conformes à la norme NF IEC 60947-3
- Catégorie d'emploi AC 23 A
- Reçoivent les auxiliaires électriques permettant le contact auxiliaire d'alarme
- Se montent sur platine dans XL³
DPX-IS à déclenchement
- Peuvent être associés à un relais différentiel à tore séparé, livrés sans déclencheurCommande frontale
- 1250 A
- 4P :
Caractéristiques
Caractéristiques
Hauteur carton (mm)340
Largeur carton (mm)350
Profondeur carton (mm)400
Poids carton (g)20038
Volume carton (dm3)48
Ean carton3245060265977
Emballage1 unité
Volume48.00 dm3
Poids20038.00 g
Nombre de pôles4
Tension de fonctionnement nominale max. ue en ca (v)690
Finition de l'élément d'actionnementtype de dispositif d'actionnement
Courant permanent nominal, ca-21, 400 v (a)1250
Puissance de fonctionnement nominale, ca-23, 400 v (kw)500
Type de construction de l'appareilappareil complet installé dans un boîtier
Courant nominal de courte durée admissible icw (ka)20
Intensité de court-circuit nominale conditionnelle iq (ka)100
Type de raccordement du circuit principalborne à vis
