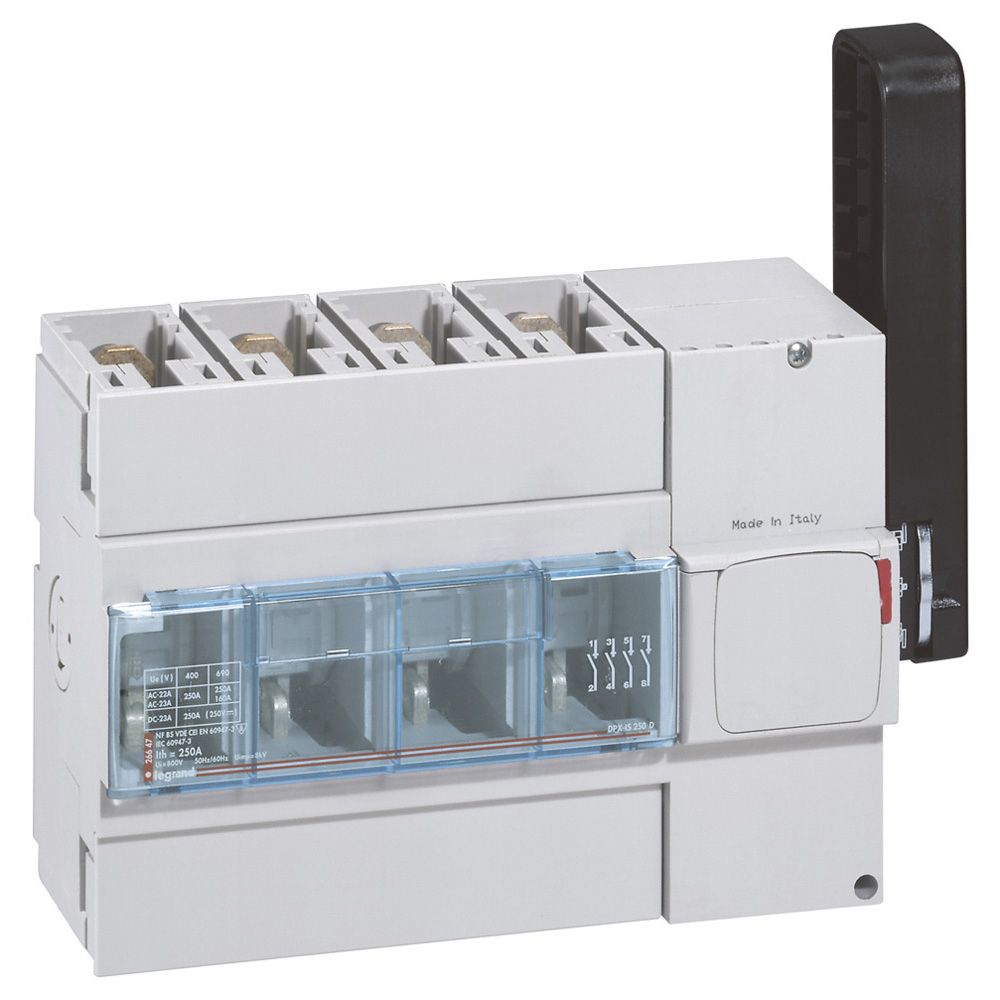

DPX™-IS 250 - 63 à 250 A - interrupteurs-sectionneurs
- Assurent la coupure en charge par sectionnement visible et action positive des contacts
- Fonction cadenassage intégrée dans la poignée
- Raccordement par bornes à cage
- Livrés avec cache-vis
- Conformes à la norme NF IEC 60947-3
- Catégorie d'emploi AC 23 A
- Reçoivent les auxiliaires électriques
- Le contact réf. 0 261 60 peut être contact auxiliaire d'alarme ou de précoupure selon la position de montage
- Se montent sur rail symétrique ou sur platine dans XL³
DPX-IS à déclenchement
- Peuvent être associés à un relais différentiel à tore séparé, livrés sans déclencheurCommande latérale droite
- 100 A
- 4P :
Caractéristiques
Caractéristiques
Hauteur carton (mm)108
Largeur carton (mm)225
Profondeur carton (mm)284
Poids carton (g)2637
Volume carton (dm3)7
Ean carton3245060266455
Emballage1 unité
Volume7.00 dm3
Poids2637.00 g
Nombre de pôles4
Tension de fonctionnement nominale max. ue en ca (v)690
Finition de l'élément d'actionnementlevier
Courant permanent nominal, ca-21, 400 v (a)100
Puissance de fonctionnement nominale, ca-23, 400 v (kw)40
Type de construction de l'appareilappareil complet installé dans un boîtier
Courant nominal de courte durée admissible icw (ka)12
Intensité de court-circuit nominale conditionnelle iq (ka)100
Type de raccordement du circuit principalborne à vis
