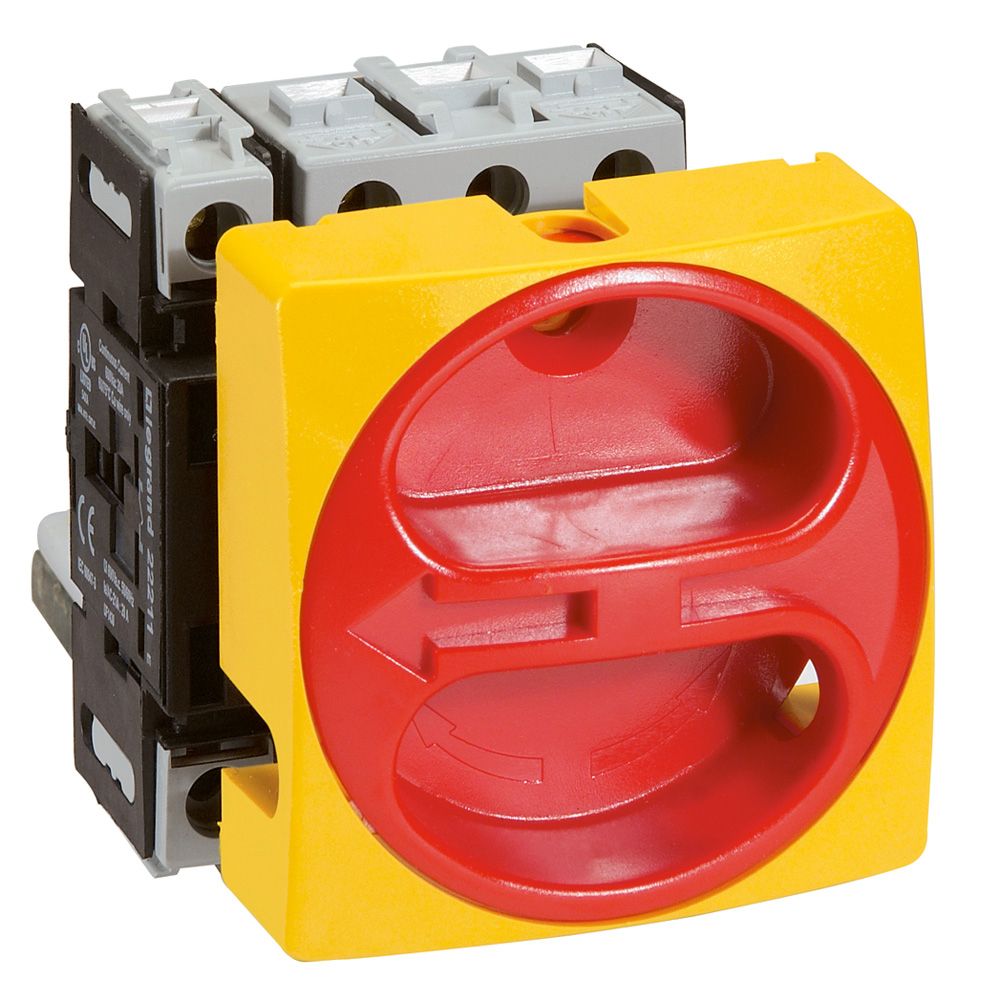

Interrupteurs-sectionneurs rotatifs complets de 20 à 100 A
- Interrupteur de sécurité assurant la coupure et le sectionnement des phases
- IP 2X
- Ouverture positive des contacts
- Double coupure par phase
- Poignée rotative rouge sur fond jaune
- Visualisation immédiate de la position :
- horizontal : ouvert (O) non passant
- vertical : fermé (l) passant
- Appareils équipés de borniers non réversibles
- Conformes aux normes IEC EN 60947-3
- Agréés UL - cUL (USA - Canada) hors boîtiers
- IP 65 - IK 07 en boîtiers
Encastrés cadenassables
- Montage sur panneau, fixation par visTétrapolaires neutre à gauche
- 20 A
Caractéristiques
Caractéristiques
Hauteur boite (mm)77
Largeur boite (mm)77
Profondeur boite (mm)90
Poids boite (g)267
Volume boite (dm3)1
Ean boite3245060221188
Hauteur carton (mm)197
Largeur carton (mm)200
Profondeur carton (mm)296
Poids carton (g)3355
Volume carton (dm3)12
Emballage1 unité
Volume0.53 dm3
Poids267.00 g
Nombre de pôles4
Tension de fonctionnement nominale max. ue en ca (v)400
Finition de l'élément d'actionnementpoignée tournante courte
Puissance de commutation à 400 v (kw)8
Courant permanent nominal, ca-21, 400 v (a)20
Puissance de fonctionnement nominale, ca-23, 400 v (kw)7.5
Type de construction de l'appareiltechnique d'encastrement fixe pour appareil encastré
Courant nominal de courte durée admissible icw (ka)1
Intensité de court-circuit nominale conditionnelle iq (ka)6
Type de raccordement du circuit principalborne à vis
Tension de fonctionnement normale (v)690-690
Courant permanent nominal (iu) (a)20
Couleur de l'élément d'actionnementrouge
Classe de protection (ip), face avantIP65
Puissance de fonctionnement nominale, ca-3, 400 v (kw)4
