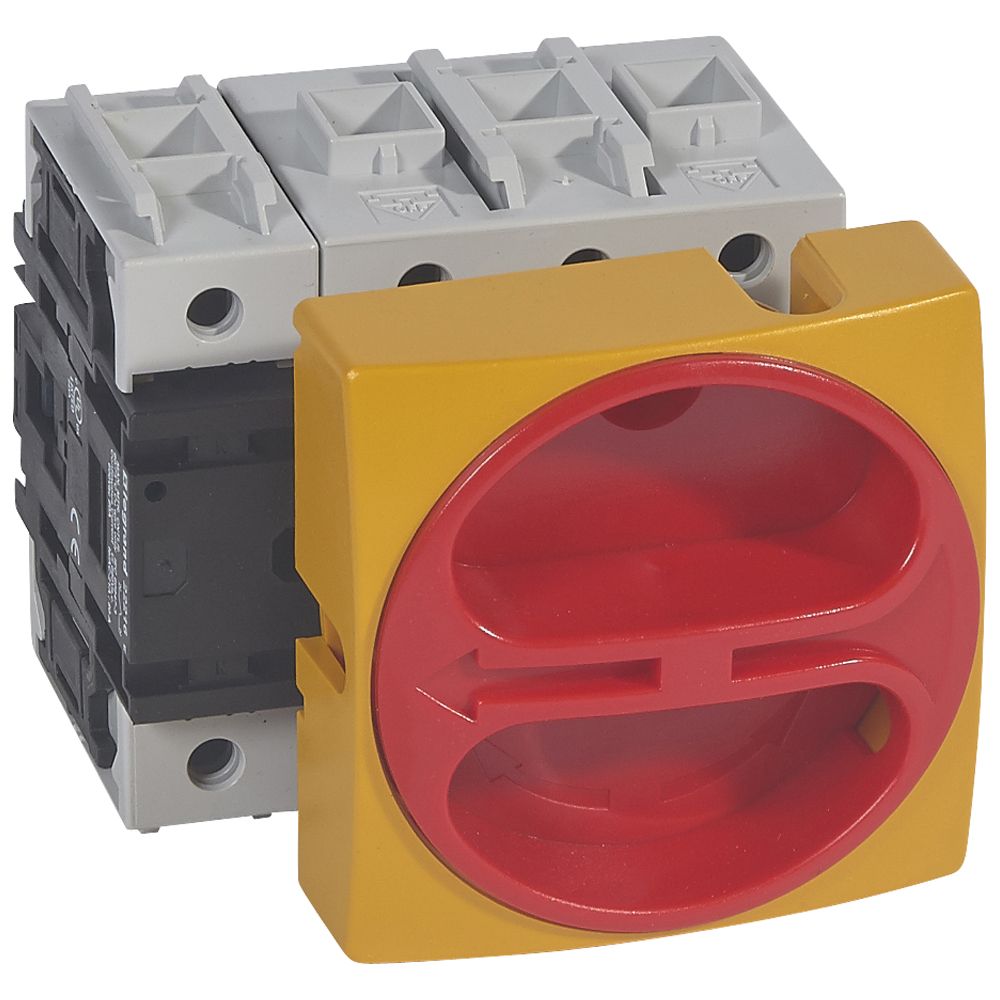

Inter sectionneur rotatif complet - encastré cadenassable - 4P neutre G - 80 A (022116)

Interrupteurs-sectionneurs rotatifs complets de 20 à 100 A
- Interrupteur de sécurité assurant la coupure et le sectionnement des phases
- IP 2X
- Ouverture positive des contacts
- Double coupure par phase
- Poignée rotative rouge sur fond jaune
- Visualisation immédiate de la position :
- horizontal : ouvert (O) non passant
- vertical : fermé (l) passant
- Appareils équipés de borniers non réversibles
- Conformes aux normes IEC EN 60947-3
- Agréés UL - cUL (USA - Canada) hors boîtiers
- IP 65 - IK 07 en boîtiers
Encastrés cadenassables
- Montage sur panneau, fixation par visTétrapolaires neutre à gauche
- 80 A

• Caractéristiques
• Hauteur boite (mm) 100
• Largeur boite (mm) 125
• Profondeur boite (mm) 125
• Poids boite (g) 690
• Volume boite (dm3) 2
• Ean boite 3245060221164
• Hauteur carton (mm) 220
• Largeur carton (mm) 260
• Profondeur carton (mm) 400
• Poids carton (g) 8595
• Volume carton (dm3) 23
• Ean carton 3414971804906
• Emballage 1 unité
• Volume 1.56 dm3
• Poids 690.00 g
• Nombre de pôles 4
• Tension de fonctionnement nominale max. ue en ca (v) 690
• Finition de l'élément d'actionnement poignée tournante courte
• Puissance de commutation à 400 v (kw) 32
• Courant permanent nominal, ca-21, 400 v (a) 80
• Puissance de fonctionnement nominale, ca-23, 400 v (kw) 30
• Type de construction de l'appareil technique d'encastrement fixe pour appareil encastré
• Courant nominal de courte durée admissible icw (ka) 2.8
• Intensité de court-circuit nominale conditionnelle iq (ka) 10
• Type de raccordement du circuit principal borne à vis
• Tension de fonctionnement normale (v) 690-690
• Courant permanent nominal (iu) (a) 80
• Couleur de l'élément d'actionnement rouge
• Classe de protection (ip), face avant IP65
• Puissance de fonctionnement nominale, ca-3, 400 v (kw) 22
