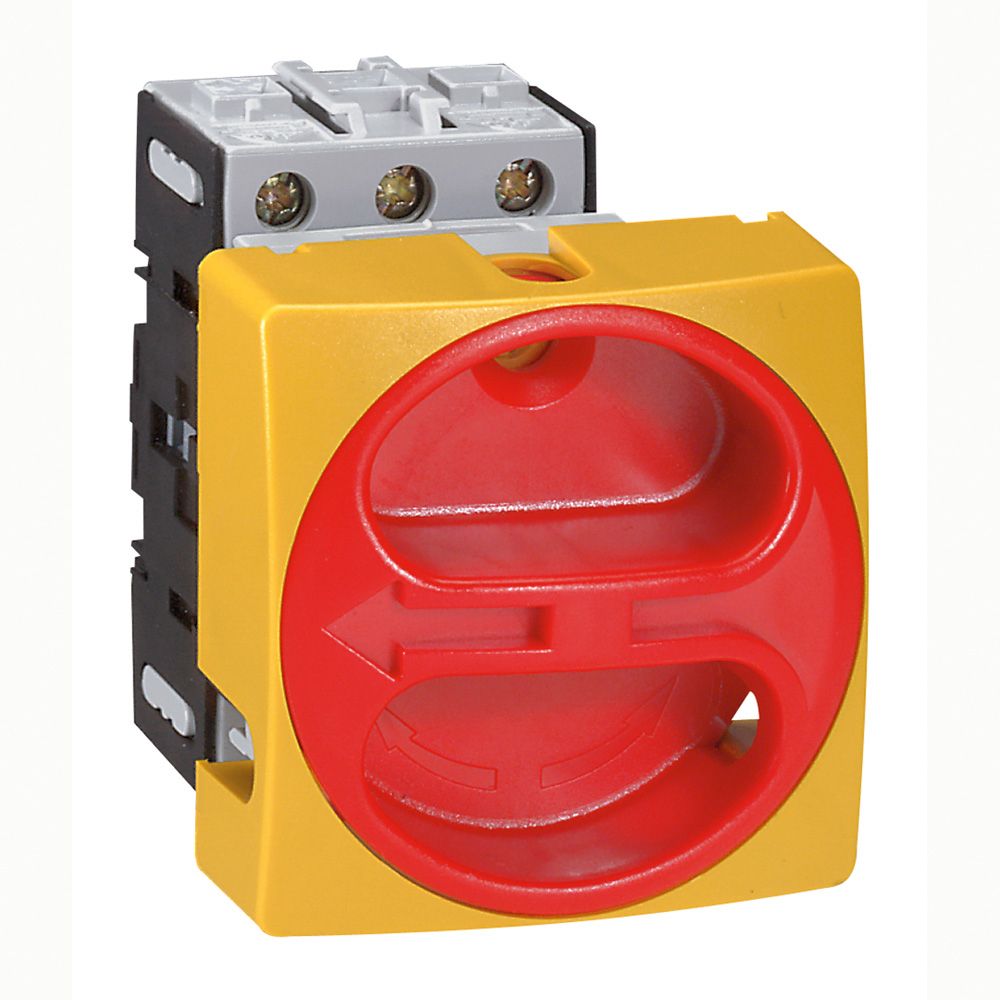

Inter sectionneur rotatif complet - encastré cadenassable Ø22 - 3P - 20 A (022135)

Interrupteurs-sectionneurs rotatifs complets de 20 à 100 A
- Interrupteur de sécurité assurant la coupure et le sectionnement des phases
- IP 2X
- Ouverture positive des contacts
- Double coupure par phase
- Poignée rotative rouge sur fond jaune
- Visualisation immédiate de la position :
- horizontal : ouvert (O) non passant
- vertical : fermé (l) passant
- Appareils équipés de borniers non réversibles
- Conformes aux normes IEC EN 60947-3
- Agréés UL - cUL (USA - Canada) hors boîtiers
- IP 65 - IK 07 en boîtiers
Encastrés Ø22 cadenassable
- Montage sur panneauTripolaires
- 20 A

• Caractéristiques
• Hauteur boite (mm) 88
• Largeur boite (mm) 102
• Profondeur boite (mm) 112
• Poids boite (g) 254
• Volume boite (dm3) 1
• Ean boite 3245060221355
• Hauteur carton (mm) 125
• Largeur carton (mm) 304
• Profondeur carton (mm) 395
• Poids carton (g) 3348
• Volume carton (dm3) 15
• Ean carton 3414971805040
• Emballage 1 unité
• Volume 1.01 dm3
• Poids 254.00 g
• Nombre de pôles 3
• Tension de fonctionnement nominale max. ue en ca (v) 400
• Finition de l'élément d'actionnement poignée tournante courte
• Puissance de commutation à 400 v (kw) 8
• Courant permanent nominal, ca-21, 400 v (a) 20
• Puissance de fonctionnement nominale, ca-23, 400 v (kw) 7.5
• Type de construction de l'appareil technique enfichable pour appareil encastré
• Courant nominal de courte durée admissible icw (ka) 1
• Intensité de court-circuit nominale conditionnelle iq (ka) 6
• Type de raccordement du circuit principal borne à vis
• Tension de fonctionnement normale (v) 690-690
• Courant permanent nominal (iu) (a) 20
• Couleur de l'élément d'actionnement rouge
• Classe de protection (ip), face avant IP65
• Puissance de fonctionnement nominale, ca-3, 400 v (kw) 4
