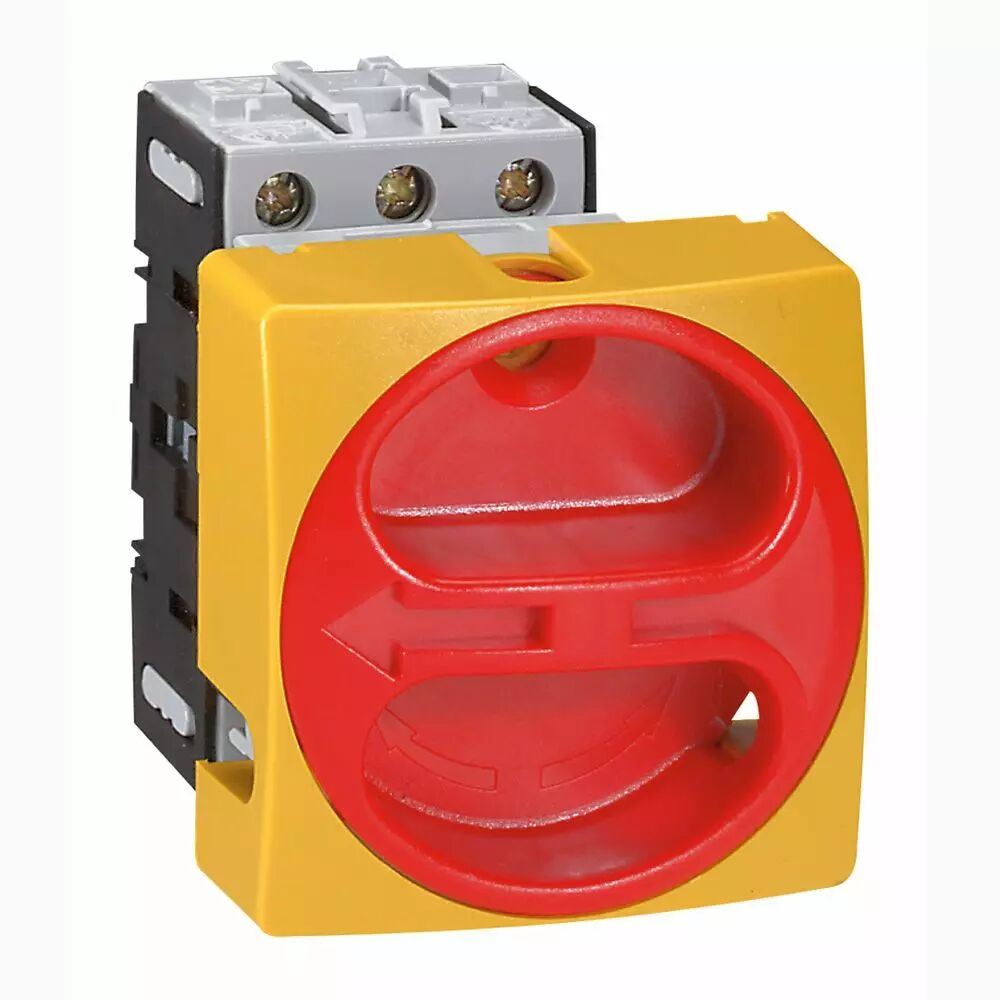

Interrupteurs-sectionneurs rotatifs complets de 20 à 100 A
- Interrupteur de sécurité assurant la coupure et le sectionnement des phases
- IP 2X
- Ouverture positive des contacts
- Double coupure par phase
- Poignée rotative rouge sur fond jaune
- Visualisation immédiate de la position :
- horizontal : ouvert (O) non passant
- vertical : fermé (l) passant
- Appareils équipés de borniers non réversibles
- Conformes aux normes IEC EN 60947-3
- Agréés UL - cUL (USA - Canada) hors boîtiers
- IP 65 - IK 07 en boîtiers
Encastrés Ø22 cadenassable
- Montage sur panneauTripolaires
- 25 A
Caractéristiques
Caractéristiques
Hauteur boite (mm)88
Largeur boite (mm)102
Profondeur boite (mm)112
Poids boite (g)260
Volume boite (dm3)1
Ean boite3245060221324
Hauteur carton (mm)125
Largeur carton (mm)304
Profondeur carton (mm)395
Poids carton (g)3420
Volume carton (dm3)15
Ean carton3414971804982
Emballage1 unité
Volume1.01 dm3
Poids260.00 g
Nombre de pôles3
Tension de fonctionnement nominale max. ue en ca (v)400
Finition de l'élément d'actionnementpoignée tournante courte
Puissance de commutation à 400 v (kw)10
Courant permanent nominal, ca-21, 400 v (a)25
Puissance de fonctionnement nominale, ca-23, 400 v (kw)7.5
Type de construction de l'appareiltechnique enfichable pour appareil encastré
Courant nominal de courte durée admissible icw (ka)1
Intensité de court-circuit nominale conditionnelle iq (ka)10
Type de raccordement du circuit principalborne à vis
Tension de fonctionnement normale (v)690-690
Courant permanent nominal (iu) (a)25
Couleur de l'élément d'actionnementrouge
Classe de protection (ip), face avantIP65
Puissance de fonctionnement nominale, ca-3, 400 v (kw)5.5
