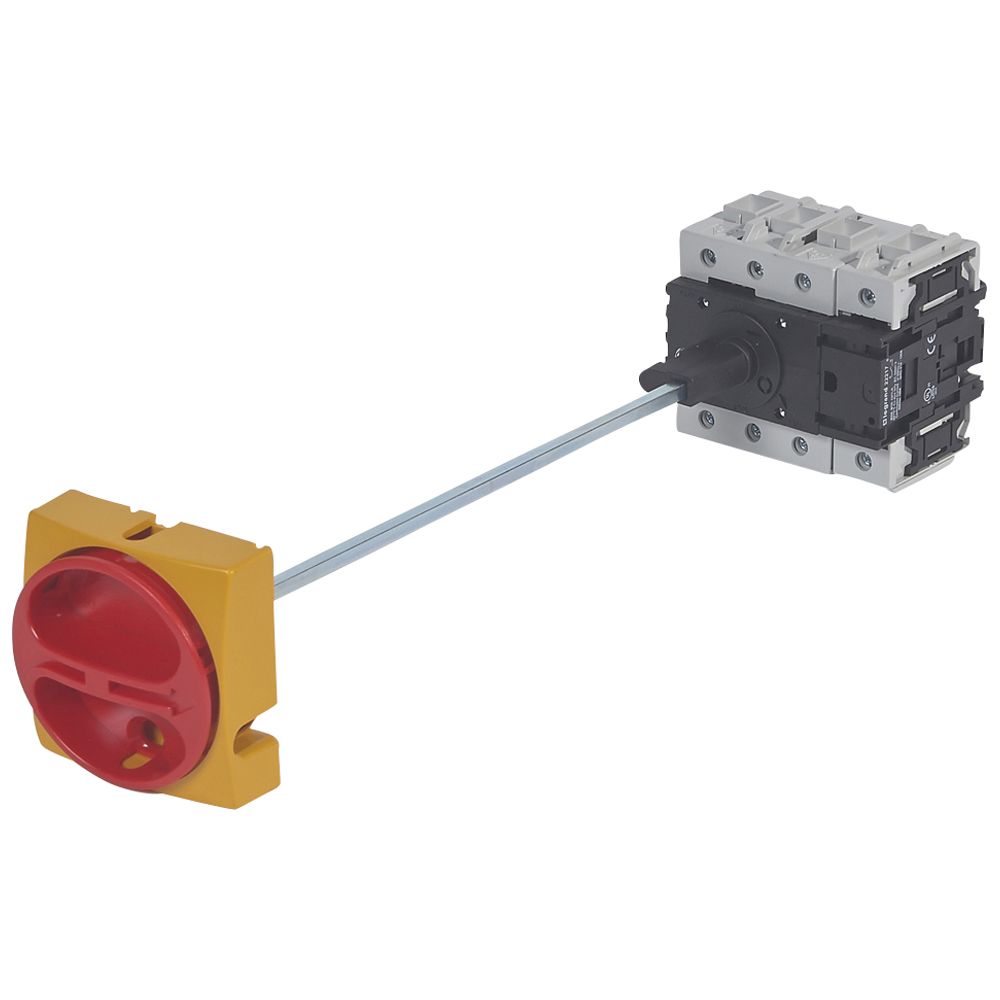

Interrupteurs-sectionneurs rotatifs complets de 20 à 100 A
- Interrupteur de sécurité assurant la coupure et le sectionnement des phases
- IP 2X
- Ouverture positive des contacts
- Double coupure par phase
- Poignée rotative rouge sur fond jaune
- Visualisation immédiate de la position :
- horizontal : ouvert (O) non passant
- vertical : fermé (l) passant
- Appareils équipés de borniers non réversibles
- Conformes aux normes IEC EN 60947-3
- Agréés UL - cUL (USA - Canada) hors boîtiers
- IP 65 - IK 07 en boîtiers
Saillie avec commande rompue cadenassable avec verrouillage de porte
- Montage sur rail symétrique EN 50022
- Axe court de 20 à 63 A
- Axe long de 80 à 100 ATétrapolaires neutre à gauche
- 100 A
Caractéristiques
Caractéristiques
Hauteur boite (mm)145
Largeur boite (mm)185
Profondeur boite (mm)235
Poids boite (g)959
Volume boite (dm3)6
Ean boite3245060221577
Hauteur carton (mm)200
Largeur carton (mm)375
Profondeur carton (mm)495
Poids carton (g)4240
Volume carton (dm3)37
Ean carton3414971805484
Emballage1 unité
Volume6.30 dm3
Poids959.00 g
Nombre de pôles4
Tension de fonctionnement nominale max. ue en ca (v)690
Finition de l'élément d'actionnementcommande rotative déportée sur porte
Puissance de commutation à 400 v (kw)40
Courant permanent nominal, ca-21, 400 v (a)100
Puissance de fonctionnement nominale, ca-23, 400 v (kw)37
Courant nominal de courte durée admissible icw (ka)2.8
Intensité de court-circuit nominale conditionnelle iq (ka)10
Type de raccordement du circuit principalborne à vis
Tension de fonctionnement normale (v)690-690
Courant permanent nominal (iu) (a)100
Couleur de l'élément d'actionnementrouge
Classe de protection (ip), face avantIP65
Puissance de fonctionnement nominale, ca-3, 400 v (kw)30
