Interrupteurs-sectionneurs rotatifs complets de 20 à 100 A
- Interrupteur de sécurité assurant la coupure et le sectionnement des phases
- IP 2X
- Ouverture positive des contacts
- Double coupure par phase
- Poignée rotative rouge sur fond jaune
- Visualisation immédiate de la position :
- horizontal : ouvert (O) non passant
- vertical : fermé (l) passant
- Appareils équipés de borniers non réversibles
- Conformes aux normes IEC EN 60947-3
- Agréés UL - cUL (USA - Canada) hors boîtiers
- IP 65 - IK 07 en boîtiers

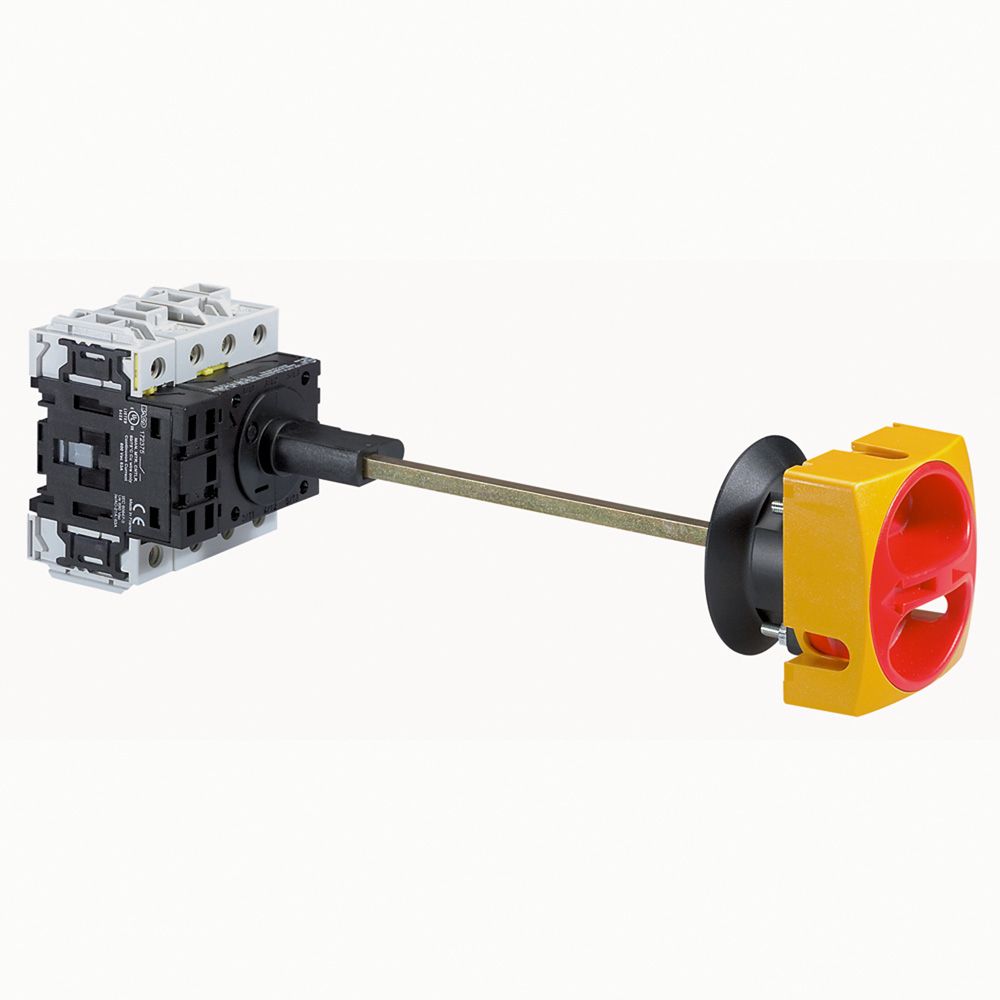

Saillie avec commande rompue cadenassable avec verrouillage de porte
- Montage sur rail symétrique EN 50022
- Axe court de 20 à 63 A
- Axe long de 80 à 100 ATétrapolaires neutre à gauche
- 20 A
Caractéristiques
Caractéristiques
Hauteur boite (mm)76
Largeur boite (mm)94
Profondeur boite (mm)179
Poids boite (g)404
Volume boite (dm3)1
Ean boite3245060221584
Hauteur carton (mm)215
Largeur carton (mm)263
Profondeur carton (mm)328
Poids carton (g)4312
Volume carton (dm3)19
Ean carton3414971805507
Emballage1 unité
Volume1.28 dm3
Poids404.00 g
Nombre de pôles4
Tension de fonctionnement nominale max. ue en ca (v)400
Finition de l'élément d'actionnementcommande rotative déportée sur porte
Puissance de commutation à 400 v (kw)8
Courant permanent nominal, ca-21, 400 v (a)20
Puissance de fonctionnement nominale, ca-23, 400 v (kw)7.5
Courant nominal de courte durée admissible icw (ka)1
Intensité de court-circuit nominale conditionnelle iq (ka)6
Type de raccordement du circuit principalborne à vis
Tension de fonctionnement normale (v)690-690
Courant permanent nominal (iu) (a)20
Couleur de l'élément d'actionnementrouge
Classe de protection (ip), face avantIP65
Puissance de fonctionnement nominale, ca-3, 400 v (kw)4
