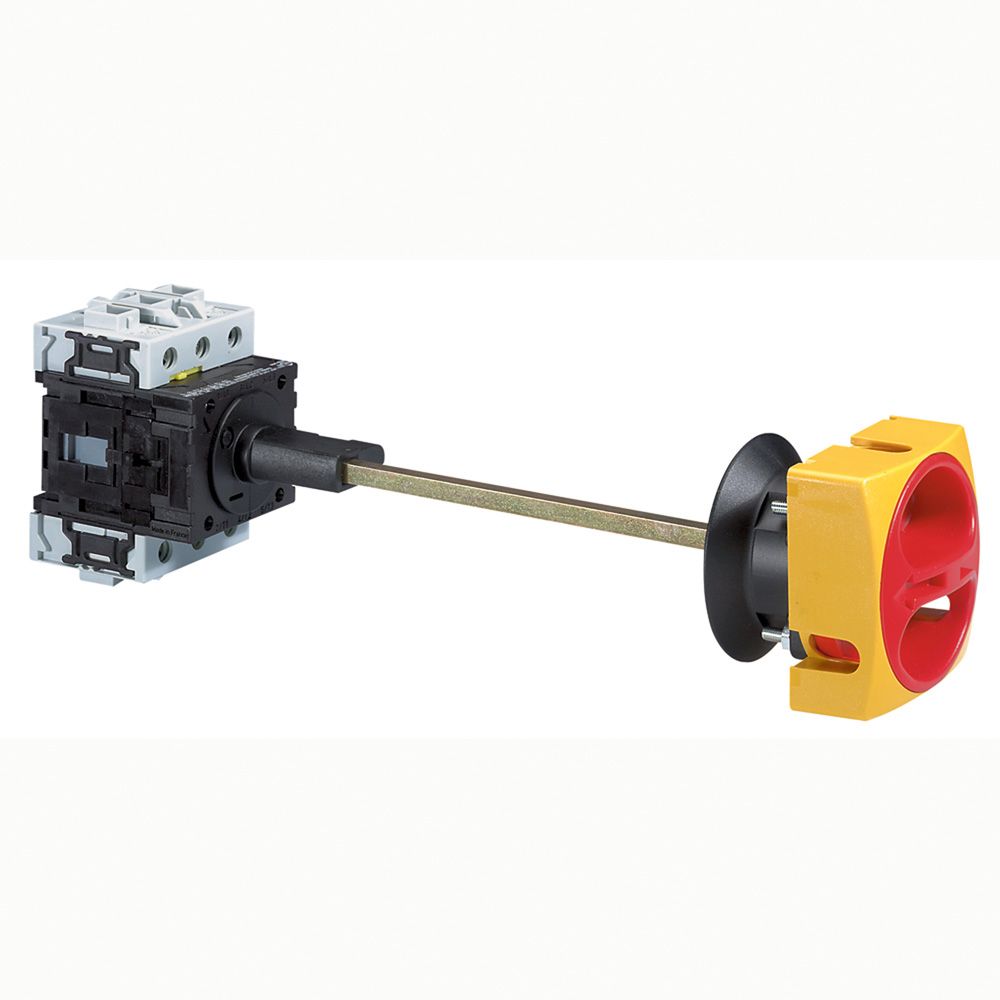

Inter sectionneur rotatif complet - saillie cde rompue cadenassable - 3P - 63 A (022145)

Interrupteurs-sectionneurs rotatifs complets de 20 à 100 A
- Interrupteur de sécurité assurant la coupure et le sectionnement des phases
- IP 2X
- Ouverture positive des contacts
- Double coupure par phase
- Poignée rotative rouge sur fond jaune
- Visualisation immédiate de la position :
- horizontal : ouvert (O) non passant
- vertical : fermé (l) passant
- Appareils équipés de borniers non réversibles
- Conformes aux normes IEC EN 60947-3
- Agréés UL - cUL (USA - Canada) hors boîtiers
- IP 65 - IK 07 en boîtiers
Saillie avec commande rompue cadenassable avec verrouillage de porte
- Montage sur rail symétrique EN 50022
- Axe court de 20 à 63 A
- Axe long de 80 à 100 ATripolaires
- 63 A

• Caractéristiques
• Hauteur boite (mm) 76
• Largeur boite (mm) 94
• Profondeur boite (mm) 179
• Poids boite (g) 475
• Volume boite (dm3) 1
• Ean boite 3245060221454
• Hauteur carton (mm) 215
• Largeur carton (mm) 263
• Profondeur carton (mm) 328
• Poids carton (g) 5004
• Volume carton (dm3) 19
• Ean carton 3414971805248
• Emballage 1 unité
• Volume 1.28 dm3
• Poids 475.00 g
• Nombre de pôles 3
• Tension de fonctionnement nominale max. ue en ca (v) 690
• Finition de l'élément d'actionnement commande rotative déportée sur porte
• Puissance de commutation à 400 v (kw) 25.2
• Courant permanent nominal, ca-21, 400 v (a) 63
• Puissance de fonctionnement nominale, ca-23, 400 v (kw) 22
• Courant nominal de courte durée admissible icw (ka) 1.8
• Intensité de court-circuit nominale conditionnelle iq (ka) 10
• Type de raccordement du circuit principal borne à vis
• Tension de fonctionnement normale (v) 690-690
• Courant permanent nominal (iu) (a) 63
• Couleur de l'élément d'actionnement rouge
• Classe de protection (ip), face avant IP65
• Puissance de fonctionnement nominale, ca-3, 400 v (kw) 18.5
