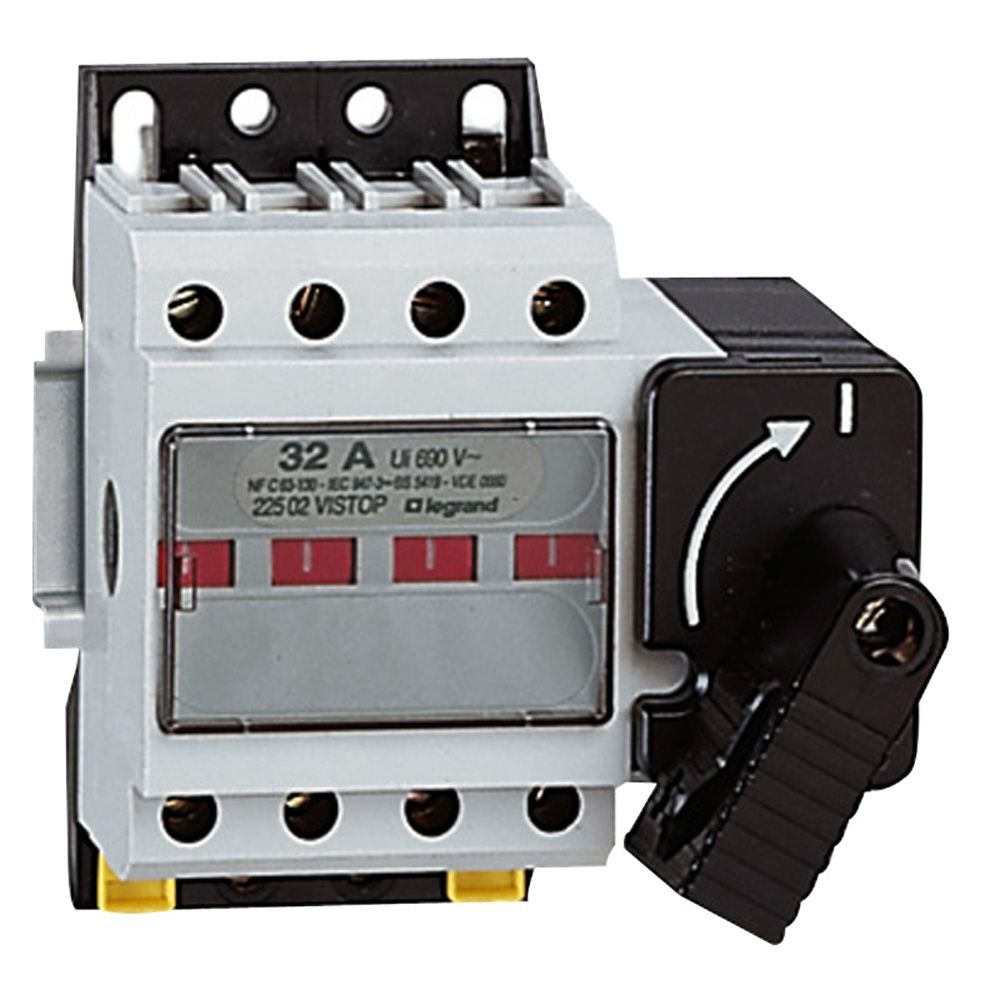

Vistop™ 32 A - interrupteurs-sectionneurs
- Interrupteurs-sectionneurs de sécurité assurant la coupure en charge pleinement apparente
- L'ouverture (vert) et la fermeture (rouge) sont confirmées par des voyants mécaniques en face avant de l'appareil
- Double coupure des pôles par contacts autonettoyants à enclenchement et à déclenchement brusques
- Fixation à vis ou sur rail symétrique EN 60715
- 2 versions plastronnables :
- Commande latérale directe à droite, livrée avec joint assurant le maintien de l'IP 55 de l'enveloppe, visseries, gabarit de perçage autocollant, axe de prolongement 30 à 170 mm, pour réalisation d'une commande extérieure
- Commande frontale directe
- Possibilité de commande extérieure avec réf. 0 227 34
32 A - Commande frontale
- Raccordement par borne à cage 16 mm²Poignée noire
- Nombre de pôles : 4P
- Nombre de modules : 5
Caractéristiques
Caractéristiques
Hauteur boite (mm)82
Largeur boite (mm)93
Profondeur boite (mm)114
Poids boite (g)272
Volume boite (dm3)1
Ean boite3245060225025
Hauteur carton (mm)184
Largeur carton (mm)253
Profondeur carton (mm)268
Poids carton (g)2978
Volume carton (dm3)12
Ean carton3414970802064
Emballage1 unité
Volume0.87 dm3
Poids272.00 g
Nombre de pôles4
Tension de fonctionnement nominale max. ue en ca (v)500
Finition de l'élément d'actionnementmanette
Puissance de commutation à 400 v (kw)17
Courant permanent nominal, ca-21, 400 v (a)32
Puissance de fonctionnement nominale, ca-23, 400 v (kw)17
Type de construction de l'appareiltechnique d'encastrement fixe pour appareil encastré
Courant nominal de courte durée admissible icw (ka)0.5
Type de raccordement du circuit principalborne à vis
