Système de supervision Puissance - contrôle commande et mesure à distance
- Grâce au système supervision Puissance Legrand, les disjoncteurs s’intégrent dans un système de supervision
- Vous pouvez ainsi à distance
- vérifier l'état des disjoncteurs
- mesurer les grandeurs électriques
- piloter les disjoncteurs
- Protocle MODBUS

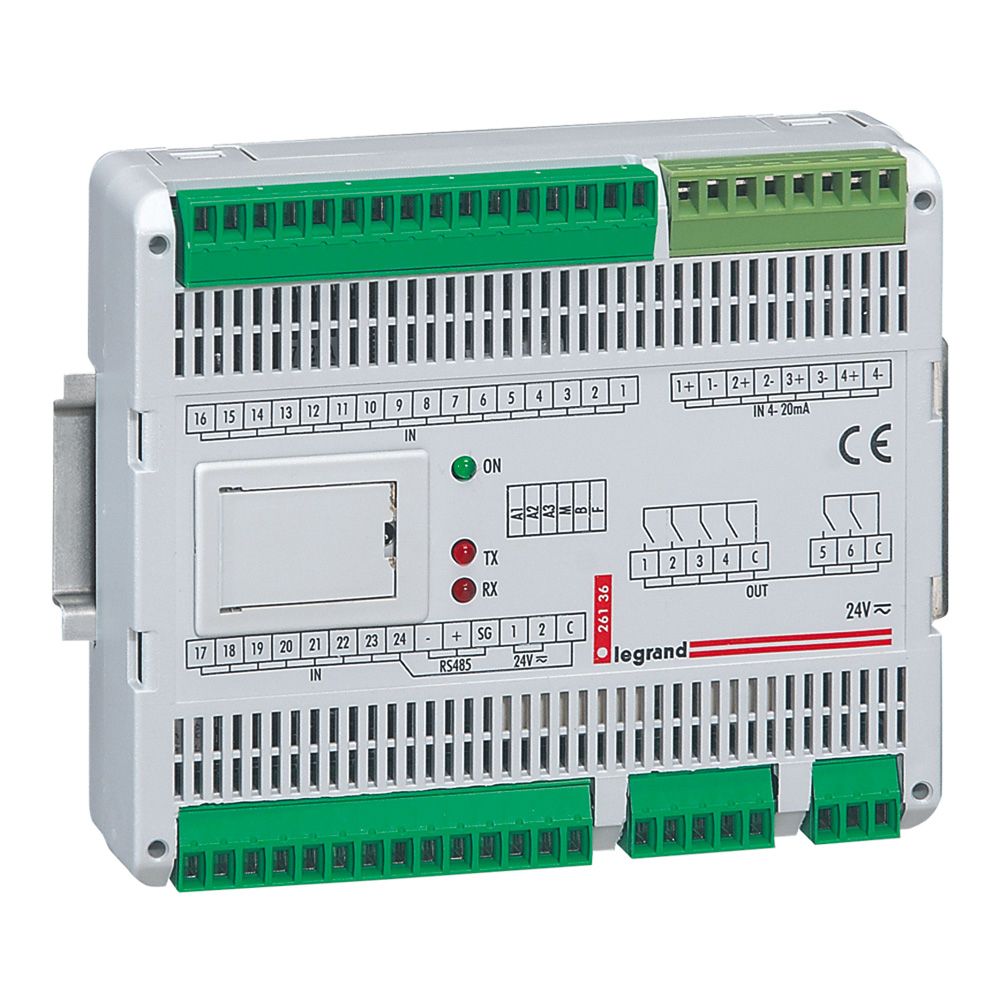

Interface de signalisation et de commande DPX³ et DX³
- Permet grâce à 24 entrées de relever les informations des DPX et des DNX³/DX³ (contact auxiliaire : position ouvert - 1 entrée, ou position ouvert et fermé - 2 entrées, signal défaut - 1 entrée) et grâce à 6 sorties de piloter les disjoncteurs (commander les moteurs des disjoncteurs- 2 sorties, commander les déclencheurs des disjoncteurs pour les mettre en test - 1 sortie)
- Dimensions : 6 modules DIN
- Alimentation : 24 V~/=
- Liaison RS 485 (2 fils)
- Adresse, vitesse et codage modifiable avec kit configurateur
Caractéristiques
Caractéristiques
Calibre/courant nominal assigné (in) (a)0.33
Hauteur boite (mm)90
Largeur boite (mm)108
Profondeur boite (mm)128
Poids boite (g)254
Volume boite (dm3)1
Ean boite3245060261368
Hauteur carton (mm)125
Largeur carton (mm)140
Profondeur carton (mm)210
Poids carton (g)591
Volume carton (dm3)4
Ean carton3414971547711
Hauteur (mm)90
Profondeur (mm)30.5
Largeur (mm)110
Emballage1 unité
Volume1.25 dm3
Poids254.00 g
Nombre de pôles6
Tension assignée (ue) (v)24
Dimensions6 modules DIN
Degré de pollution2
Alimentation24 V~/=
Finition raccordement électrique, côté champborne à vis
