DPX³-I - 160 à 1600 A - interrupteurs à déclenchement libre
- Assurent la coupure en charge et le sectionnement des circuits électriques basse tension
- S'associent aux blocs différentiels ou aux relais différentiels des DPX³ correspondants
- Se montent sur rail symétrique jusqu'au DPX³ 250 à l'aide des platines
- réf. 4 210 71 (DPX³ 160)
- réf. 4 210 73 (DPX³ 160 diff.)
- réf. 4 210 72 (DPX³ 250) et
- réf. 4 210 74 (DPX³ 250 diff.)
- Conformes à la norme NF IEC 60947-3
- Catégorie d'emploi AC - 23 A
- Raccordement identique à celui des DPX³ correspondants

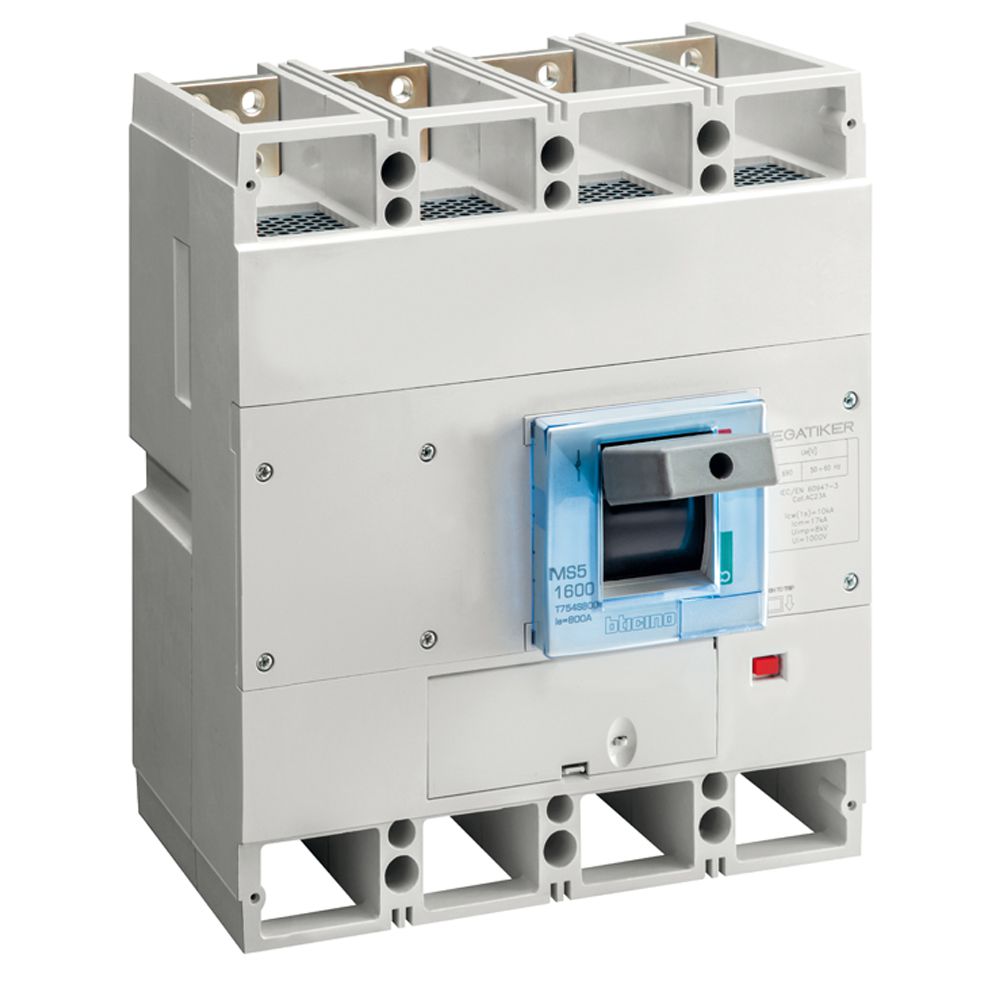

DPX³-I 1600
- 4P :
- In : 1600 A
Caractéristiques
Caractéristiques
Hauteur carton (mm)340
Largeur carton (mm)350
Profondeur carton (mm)400
Poids carton (g)19282
Volume carton (dm3)48
Ean carton3414970382634
Nombre de pôles4
Tension de fonctionnement nominale max. ue en ca (v)690
Finition de l'élément d'actionnementmanette
Courant permanent nominal, ca-21, 400 v (a)1600
Puissance de fonctionnement nominale, ca-23, 400 v (kw)640
Type de construction de l'appareiltechnique d'encastrement fixe pour appareil encastré
Courant nominal de courte durée admissible icw (ka)40
Intensité de court-circuit nominale conditionnelle iq (ka)20
Type de raccordement du circuit principalborne à vis
