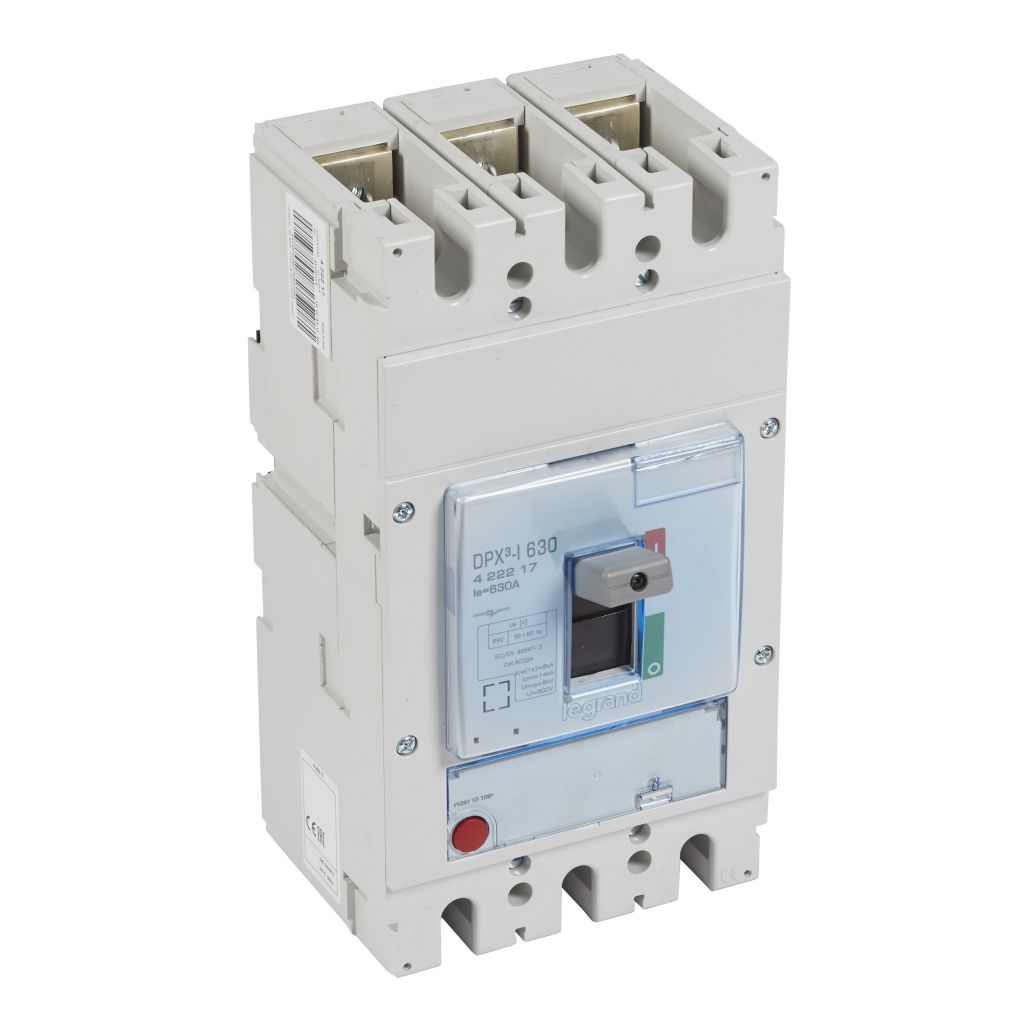

Interrupteur à déclenchement libre DPX³-I 630 - 3P - 630 A (422217)

DPX³-I - 160 à 1600 A - interrupteurs à déclenchement libre
- Assurent la coupure en charge et le sectionnement des circuits électriques basse tension
- S'associent aux blocs différentiels ou aux relais différentiels des DPX³ correspondants
- Se montent sur rail symétrique jusqu'au DPX³ 250 à l'aide des platines
- réf. 4 210 71 (DPX³ 160)
- réf. 4 210 73 (DPX³ 160 diff.)
- réf. 4 210 72 (DPX³ 250) et
- réf. 4 210 74 (DPX³ 250 diff.)
- Conformes à la norme NF IEC 60947-3
- Catégorie d'emploi AC - 23 A
- Raccordement identique à celui des DPX³ correspondants
DPX³-I 630
- 3P :
- In : 630 A

• Caractéristiques
• Hauteur carton (mm) 175
• Largeur carton (mm) 195
• Profondeur carton (mm) 270
• Poids carton (g) 5304
• Volume carton (dm3) 9
• Ean carton 3414970380135
• Nombre de pôles 3
• Tension de fonctionnement nominale max. ue en ca (v) 690
• Finition de l'élément d'actionnement manette
• Courant permanent nominal, ca-21, 400 v (a) 630
• Puissance de fonctionnement nominale, ca-23, 400 v (kw) 252
• Type de construction de l'appareil technique d'encastrement fixe pour appareil encastré
• Courant nominal de courte durée admissible icw (ka) 8
• Intensité de court-circuit nominale conditionnelle iq (ka) 7.6
• Type de raccordement du circuit principal borne à vis
• Tension de fonctionnement normale (v) 220-690
• Courant permanent nominal (iu) (a) 630
• Couleur de l'élément d'actionnement gris
• Nombre de contacts auxiliaires à deux directions 2
• Classe de protection (ip), face avant IP30
• Nombre de contacts auxiliaires à ouverture 2
• Nombre de contacts auxiliaires à fermeture 2
• In 630 A
