SPÉCIFICATIONS GÉNÉRALES :

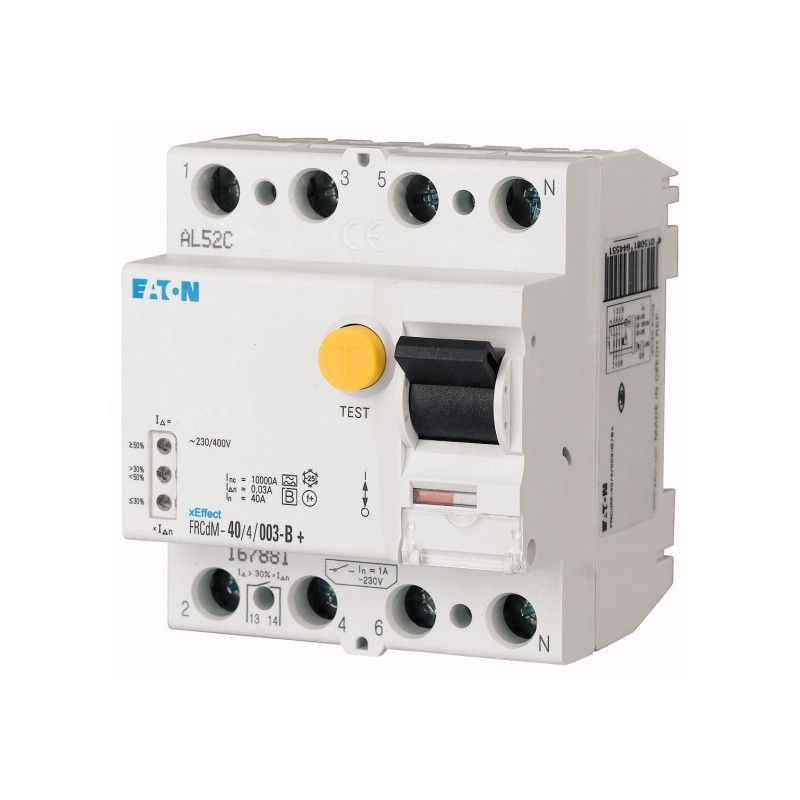

NOM DU PRODUIT: Eaton Moeller série xEffect - FRCdM Type B, B+, Bfq RCCB
NUMÉRO DE CATALOGUE: 167893
EAN: 9008790483943
LONGUEUR/PROFONDEUR DU PRODUIT: 80mm
HAUTEUR DU PRODUIT: 71mm
LARGEUR DU PRODUIT: 70mm
POIDS DU PRODUIT: .32 kg
CONFORMITÉ: Conforme RoHS
CERTIFICATS:
CEI/EN
62423 CEI/EN 61008
EN45545-2
CEI 61373
CODE MODÈLE: FRCDM-40/4/003-G/B
APPLICATION :
Appareillage pour applications industrielles et commerciales avancées
xEffect - Appareillage pour applications industrielles et commerciales avancées
NOMBRE DE PÔLES: quatre pôles
TEMPS DE DÉCLENCHEMENT: 10 ms temporiséCourt temporisé
INTENSITÉ NOMINALE: 40 A
RÉSISTANCE NOMINALE AUX COURTS-CIRCUITS: 10 kA
COURANT NOMINAL DE DÉFAUT: 30mA
TYPE DE SENSIBILITÉ: Tout courant sensible
COURANT DE TENUE AUX IMPULSIONS: 3 kA (8/20 s) résistant aux surtensions
TENSION NOMINALE (CEI/EN 60947-2): 240 VCA / 415 VCA
TENSION NOMINALE - MIN: 50 VCA
TENSION NOMINALE - MAX: 456 VCA
TENSION NOMINALE DE FONCTIONNEMENT (UE) - MAX: 415V
TENSION D'ISOLATION NOMINALE (UI): 440V
TENSION NOMINALE DE TENUE AUX CHOCS (UIMP): 4kV
COURANT DE DÉFAUT NOMINAL - MIN: .03 A
COURANT DE DÉFAUT NOMINAL - MAX: .03 A
INDICE DE FRÉQUENCE: 50Hz
INDICE DE COURT-CIRCUIT: 63 A (fusible amont max. admissible)
TYPE DE COURANT DE FUITE: B
POUVOIR RÉSIDUEL NOMINAL DE FERMETURE ET DE COUPURE: 500 A
FUSIBLE DE SECOURS ADMISSIBLE: 63 A gG/gL
SURCHARGE ADMISSIBLE DU FUSIBLE DE SECOURS - MAX: 40 A gG/gL
COURANT ASSIGNÉ DE COURTE DURÉE ADMISSIBLE (ICW): 10 kA
CAPACITÉ DE COURANT DE SURTENSION: 3 kA
GAMME DE CIRCUITS D'ESSAI: 196 VCA - 264 VCA
DEGRÉ DE POLLUTION: 2
DURÉE DE VIE, ÉLECTRIQUE: 4000 opérations
POUVOIR DE COUPURE NOMINAL (CHARGE RÉSISTIVE) DU CONTACT AUXILIAIRE À 30 V DC: 2 A
POUVOIR DE COUPURE NOMINAL (CHARGE RÉSISTIVE) DU CONTACT AUXILIAIRE À 240 V AC: .25 A
SERVICE DE COMMUTATION AVEC CHARGE RÉSISTIVE DU CONTACT AUXILIAIRE - MAX: 60W
TENSION DE COMMUTATION SUR AC OU CONTACT AUXILIAIRE - MAX: 240V
TENSION DE COMMUTATION SUR DC OU CONTACT AUXILIAIRE - MAX:220V
COURANT DE COMMUTATION DU CONTACT AUXILIAIRE - MAX: 2 A
POUVOIR DE COUPURE DU CONTACT AUXILIAIRE - MIN: 10 A, 10 mV CC
CAPACITÉ DES BORNES DU CONTACT AUXILIAIRE: 0.25mm² - 1.5mm²
CADRE: 45mm
LARGEUR EN NOMBRE D'ESPACEMENTS MODULAIRES: 4
LARGEUR D'ENCASTREMENT (NOMBRE D'UNITÉS) 70mm (4SU)
CONSTRUIT EN PROFONDEUR: 70,5 mm
MÉTHODE DE MONTAGE: Rail DIN Fixation rapide avec 2 positions de verrouillage pour rail DIN IEC/EN 60715
POSITION DE MONTAGE: Comme demandé
DEGRÉ DE PROTECTION:
IP20, IP40 avec boîtier adapté
IP20
INDICATION D'ÉTAT: blanc bleu
BORNES (HAUT ET BAS): Terminaux à double usage
CAPACITÉ DES BORNES (FIL SOLIDE): 1.5mm² - 35mm²
SECTION DE CONDUCTEUR CONNECTABLE (ÂME SOLIDE) - MIN: 1,5 mm²
SECTION DE CONDUCTEUR CONNECTABLE (ÂME MASSIVE) - MAX: 35mm²
CAPACITÉ TERMINALE (CÂBLE TORONNÉ): 16mm² (2x)
SECTION DE CONDUCTEUR CONNECTABLE (MULTIFILAIRE) - MIN: 1,5 mm²
SECTION DE CONDUCTEUR RACCORDABLE (MULTIFILAIRE) - MAX: 16mm²
CAPACITÉ TERMINALE (CÂBLE): M5 (avec vis cruciforme selon EN ISO 4757-Z2, PZ2)
PROTECTION DES BORNES: Sans danger pour les doigts et la main, DGUV VS3, EN 50274
COUPLE DE SERRAGE: 2 Nm - 2,4 Nm
COULEUR DE L'INDICATEUR DE POSITION DES CONTACTS: Rouge, Vert
ÉPAISSEUR DU MATÉRIAU DU JEU DE BARRES: 0.8mm - 2mm
DURÉE DE VIE, MÉCANIQUE: 20000 opérations
TEMPÉRATURE DE STOCKAGE ET DE TRANSPORT AUTORISÉE - MIN: -35°C
TEMPÉRATURE DE STOCKAGE ET DE TRANSPORT AUTORISÉE - MAX: 60°C
ÉTANCHÉITÉ CLIMATIQUE: 25-55 °C / 90-95 % d'humidité relative selon CEI 60068-2
COURANT ASSIGNÉ D'EMPLOI POUR LA DISSIPATION THERMIQUE SPÉCIFIÉE (IN): 40 A
DISSIPATION THERMIQUE PAR PÔLE, EN FONCTION DU COURANT: 0W
DISSIPATION THERMIQUE DE L'ÉQUIPEMENT, DÉPENDANTE DU COURANT: 6,2 W
DISSIPATION THERMIQUE STATIQUE, NON DÉPENDANTE DU COURANT: 0W
CAPACITÉ DE DISSIPATION THERMIQUE: 6,2 W
TEMPÉRATURE AMBIANTE DE FONCTIONNEMENT - MIN: -25°C
TEMPÉRATURE AMBIANTE DE FONCTIONNEMENT - MAX: 60°C
