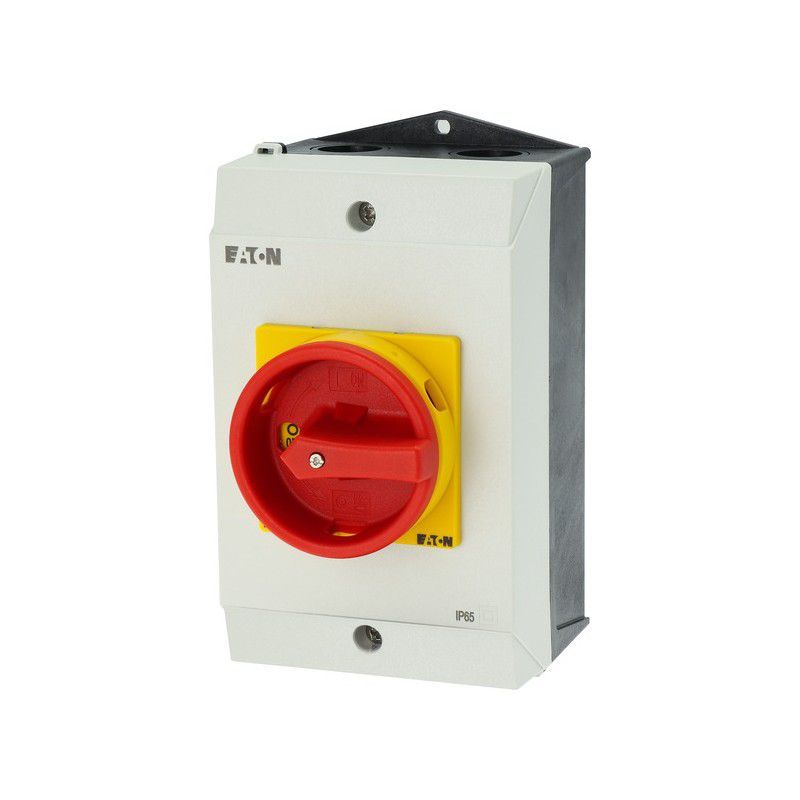

Interrupteur général, P1, 32 A, Montage en saillie, tripolaire, Fonctions d'ARRÊT D'URGENCE, Avec poignée rotative rouge et couronne de blocage jaune, verrouillable en position 0
Interrupteur général, Gamme: Interrupteur général, Interrupteurs de maintenance, Interrupteurs locaux de sécurité, Identificateur de type: P1, Fonction Arrêt: Fonctions d'ARRÊT D'URGENCE, Avec poignée rotative rouge et couronne de blocage jaune, Information sur la fourniture: Contact auxiliaire ou neutre pour montage ultérieur., tripolaire, Verrouillage: verrouillable en position 0, Degré de protection: IP65, Forme: Montage en saillie, Puissance assignée d'emploi AC-23A, 50 - 60 Hz 400 V: P = 15 kW, Courant assigné ininterrompu: Iu = 32 A, Conformité aux normes: IEC/EN 60947, VDE 0660, IEC/EN 60204, Interrupteurs sectionneurs selon IEC/EN 60947-3.
Identificateur de type: P1
Fonction Arrêt:
Fonctions d'ARRÊT D'URGENCE
Avec poignée rotative rouge et couronne de blocage jaune
Information sur la fourniture: Contact auxiliaire ou neutre pour montage ultérieur.
Nombre de pôles: tripolaire
Circuits auxiliaires:
0 Contact F
0 Contact O
Verrouillage: verrouillable en position 0
Degré de protection: IP65
Forme: Montage en saillie
Angles de rotation: 90 °
Puissance assignée d'emploi AC-23A, 50 - 60 Hz [P]:
400 V [P]
15 kW
Courant assigné ininterrompu [Iu]: 32 A
Remarque sur le courant assigné ininterrompu Iu:
Courant assigné ininterrompu I
spécifié pour la section maximale.
Caractéristiques techniques :
Généralités
Conformité aux normes:
IEC/EN 60947, VDE 0660, IEC/EN 60204
Interrupteurs sectionneurs selon IEC/EN 60947-3
Résistance climatique:
Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Catégorie de surtension/Degré de pollution: III/3
Tension assignée de tenue aux chocs [Uimp]: 6000 V AC
Tenue aux chocs: 15 g
Position de montage: Quelconque
Circuits électriques: Valeurs mécaniques
Nombre de pôles: tripolaire
Valeurs mécaniques:
Circuits auxiliaires
0 Contact F
Valeurs mécaniques:
Circuits auxiliaires
0 Contact O
Caractéristiques électriques:
Tension assignée d'emploi [Ue]: 690 V AC
Courant assigné ininterrompu [Iu]: 32 A
Remarque sur le courant assigné ininterrompu Iu :
Courant assigné ininterrompu I
spécifié pour la section maximale.
Charge max. admissible en service intermittent, Classe 12:
SI 25 % FM
2 x I
Charge max. admissible en service intermittent, Classe 12:
SI 40 % FM
1.6 x I
Charge max. admissible en service intermittent, Classe 12
SI 60 % FM
1.3 x I
Tenue aux courts-circuits:
avec fusible
50 A gG/gL
Courant assigné de courte durée (1 s) [Icw]: 640 A
Remarque sur le courant assigné de courte durée admissible Icw: courant d'1 seconde
Courant de court-circuit conditionnel [Iq]: 80 kA
Tenue aux courts-circuits:
avec fusible
50 A gG/gL
Courant assigné de courte durée (1 s) [Icw]: 640 A
Remarque sur le courant assigné de courte durée admissible Icw: courant d'1 seconde
Courant de court-circuit conditionnel [Iq]: 80 kA
Pouvoir de coupure:
Pouvoir assigné de fermeture cos ϕ selon IEC 60947-3: 320 A
Pouvoir assigné de coupure cos ϕ selon IEC 60947-3:
230 V
260 A
Pouvoir assigné de coupure cos ϕ selon IEC 60947-3:
400/415 V
300 A
Pouvoir assigné de coupure cos ϕ selon IEC 60947-3:
500 V
290 A
Pouvoir assigné de coupure cos ϕ selon IEC 60947-3:
690 V
250 A
Séparation sûre selon EN 61140:
entre les contacts
440 V AC
