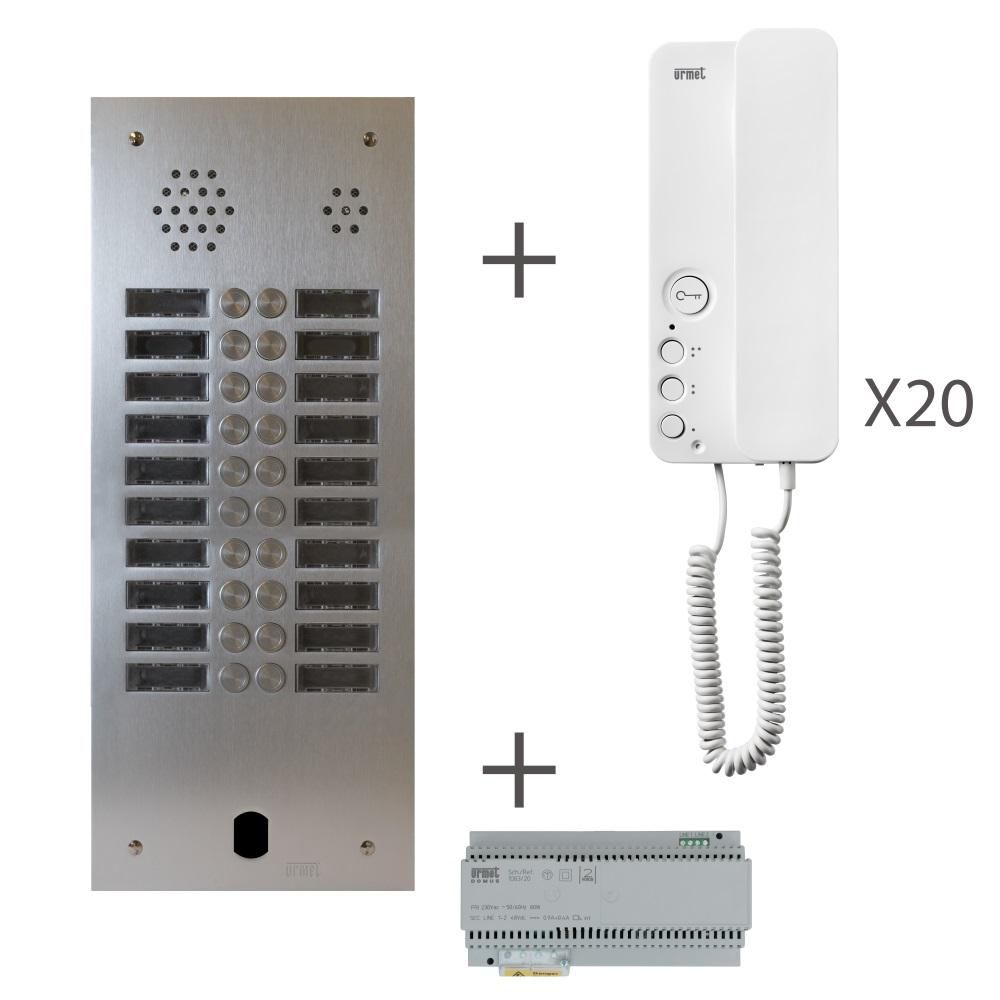

Kit Audio 2R 20Bp 2 Voice Programmé (KA83/220)

Pour système 2 Voice

Kit audio 2 rangées de touches POSTE D'APPARTEMENT AUDIO MIRO 1183/4



• Poste électronique pour installation bus 2 fils.

• Base en ABS blanc finition satinée pour fixation murale (chevilles et vis fournies).

• Points de fixation permettant un ajustement de la verticalité.

• Réglage et coupure de sonnerie, 3 niveaux. Signalisation de coupure.

• Combiné relié à la base par un cordon spiralé connectable par prise RJ.

• Touche d'ouverture de porte en ABS blanc finition lisse.

• Touche deuxième ouverture (portail véhicule, éclairage,...).

• Raccordement direct du bouton d'appel porte palière, sans alimentation ou dispositif supplémentaire.

• Codage par switches déjà réalisé.

• Dimensions (HxLxP) : 200 x 90 x 52 mm



PLAQUE MONOBLOC AUDIO A83



- Façade en aluminium anodisé naturel 6 mm d'épaisseur.

- Prévoir bloc audio et extension 16 bp

- Fermeture par vis 2 trous (outil fourni).

- Porte-étiquette en polycarbonate démontable par l'avant, à l'aide d'un outil spécial fourni, afin de faciliter le changement de noms.

- Touche d'appel en aluminium, coloris assorti à la façade.

- Perçage Ø 25 mm pour tête Vigik ou canon PTT.

- Equipée de l'éclairage 3 couleurs, intensité réglable.

- Boîtier d'encastrement en tôle d'acier galvanisé traité anti-corrosion.

- IP53 / IK08.

• Produit anti-vandale sélectionné CUPI,



BLOC AUDIO 1083/44



• Module d'appel extérieur pour installation 2 Voice audio.

• Il est équipé du groupe phonique.

• Temporisation de conversation réglable.

• Commande ouverture porte No/Nf 5A 30vcc, temporisée de 1 à 30s.

• Programmation possible d'un bouton d'appel en commande spéciale par relais 1083/80.

• Entrée pour bouton de sortie .

• Dimensions (H x L x P) : 78,6 x 129 x 25 mm.



ALIMENTATION ECLAIRAGE ET GACHE 9000/230



• Tension d'entrée : 230VAC.

• Tension de sortie : 12VAC 18VA.

• Type de boîtier : Rail DIN.

• Nombre modules : 3.



EXTENSION 16 BP 1083/17



- Se monte dans la plaque de rue.

- Chaque extension contrôle 16 touches.

- Livré avec 4 câbles pour connecter 4 modules à 4 touches.



L'ALIMENTATION 1083/20



• Alimente jusqu'à 128 postes d'appartement.

• Alimente la plaque de rue : audio, appel, gâche.

• Alimentation : 230Vca.

- Sortie bus : 48 Vcc - 80 W.

- Protection électronique contre les surcharges de courant.

- Conformité: EN 61000-6-3, EN 61000-6-1, EN60065, IEC60065

- Température de fonctionnement: - 10°C ÷ + 35°C.

- Boîtier rail DIN 10 modules.

- Dimensions (H x L x P) : 180 x 80 x 90 mm.

Pièces Détachées

- Fenêtre de porte-étiquette réf. : RC39

- Porte-étiquette complet, sans touche, réf. : RC41C2

- Lot de 6 vis à 2 trous + 1 outil réf. : 20508/4

Accessoires

- Centrale Vigik réf. VIT25M

- Canon PTT réf. : T25/CH

- Lot de 10 étiquettes bristol réf. : RC38C

- Obturateur réf. : OBT83
