Extrêmement minces
Les bornes de la génération 221 offrent un réel gain de place : leur volume a été réduit de 40% par rapport au modèle précédent (série 222). Ainsi, les installateurs électriques peuvent désormais réaliser des installations dans des espaces confinés. Grâce au design ultra-mince de la nouvelle série, les bornes câblées peuvent être insérées facilement et rapidement dans les boîtes d'installation. En outre, les économies d'espace offrent des possibilités supplémentaires pour les extensions futures.
Voir ce qu'il se passe

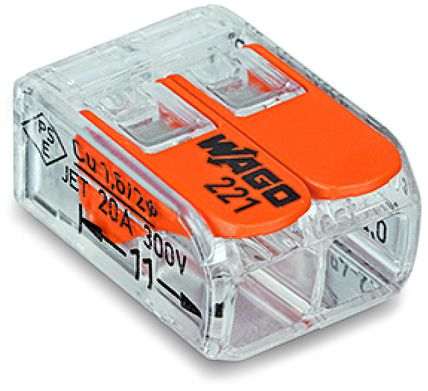

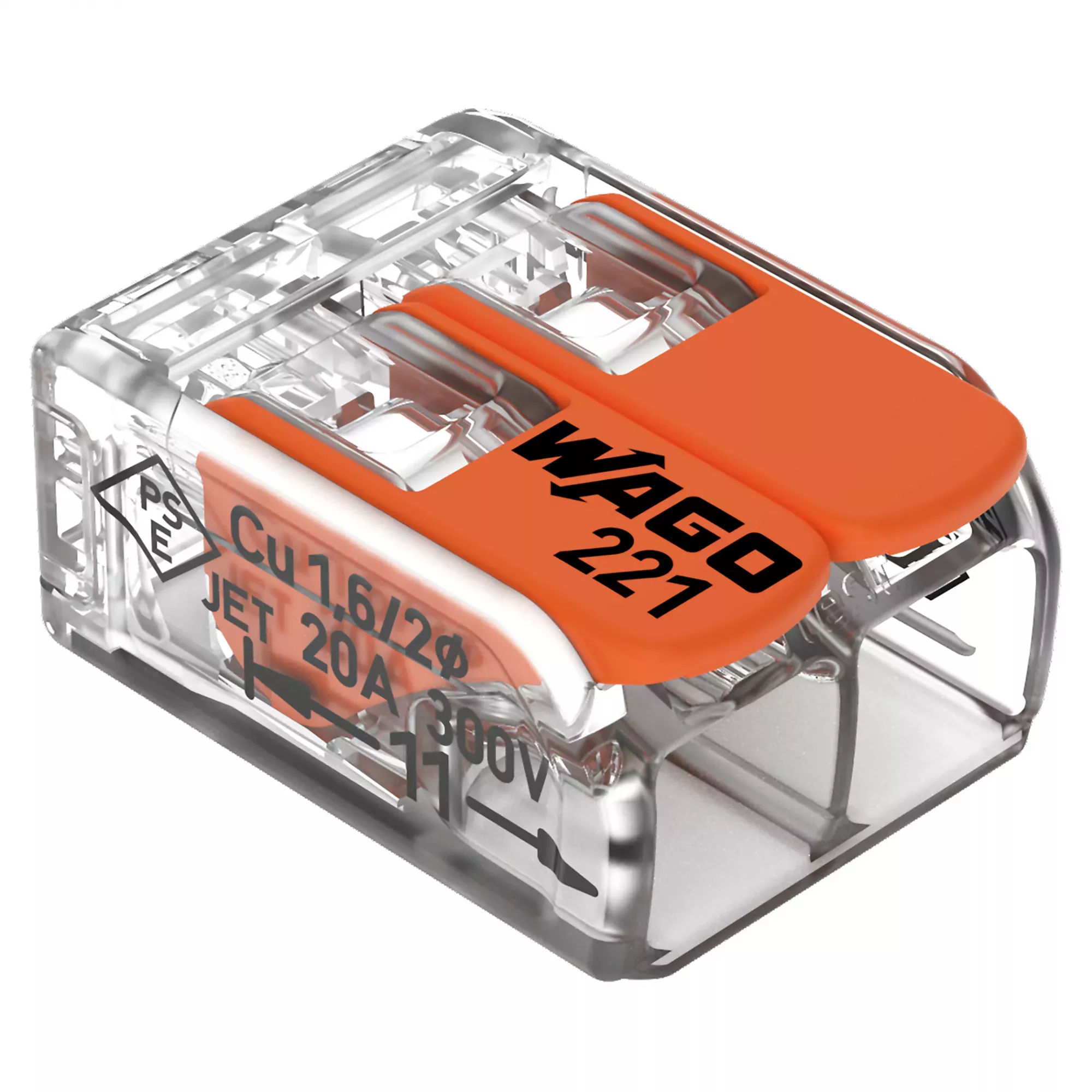

Le nouveau design du boîtier de la série 221 en plastique transparent permet un contrôle visuel simple de la position correcte des conducteurs. L'installateur électrique peut alors voir immédiatement après le branchement si les conducteurs sont insérés jusqu'à la butée et branchés correctement. La longueur dénudée correcte peut également être vérifiée d'un coup d'oeil.
La facilité d'utilisation au premier plan
Les deux ports de test permettent à l'installateur de contrôler confortablement et sûrement la borne même à l'état monté et avec les pointes de touche courrantes. Les creux de préhension latéraux dans le boîtier augmentent la facilité d'utilisation lors de l'ouverture du levier. La nouvelle génération de bornes est basée sur la technologie éprouvée sans outil CAGE CLAMP®, avec un levier d'actionnement pouvant être ouvert et fermé. La différence par rapport au modèle précédent : l'actionnement du levier s'effectue encore plus facilement à la main. Ainsi, les conducteurs peuvent être branchés encore plus facilement et rapidement.
Des possibilités d'application très variées
La nouvelle série 221 est en mesure d'accueillir tous les types de conducteur courant : une seule borne permet de couvrir des sections de conducteurs de 0,14 à 4 mm² (fil fin) et 0,2 à 4 mm² (un fil ou plusieurs fils). Grâce au courant nominal fiable de 32 A et à une tension nominale de 450 V, la série 221 convient pour des applications très variées. Les applications typiques dans la technique du bâtiment sont le branchment des lunminaires, moteurs de volets roulants ainsi que le câblage des systèmes d'interphones, commandes de portes et fenêtres. Dans le secteur industriel, la borne de connexion est idéale pour le câblage des moteurs et pompes.
Caractéristiques techniques
Conditionnement | 100 pc(s) |
---|---|
Référence | 221-412 |
Fabricant N° | 221-412 |
Isolation | matière plastique |
AWG | 24 - 12 |
Section min. de câble rigide | 0.2 mm² |
Tension nominale | 450 V |
Longueur dénudée | 11 mm |
Connexion | ressort de traction |
Courant nominal | 32 A |
Longueur | 18.6 mm |
Section min. de câble flexible | 0.14 mm² |
pôles | 2 |
Section max. de câble flexible | 4 mm² |
Couleur | transparent, orange |
Section max. de câble rigide | 4 mm² |
Catégorie | Borne de liaison |
Gamme de température | jusqu'à +105 °C |
Larg. | 13.1 mm |
