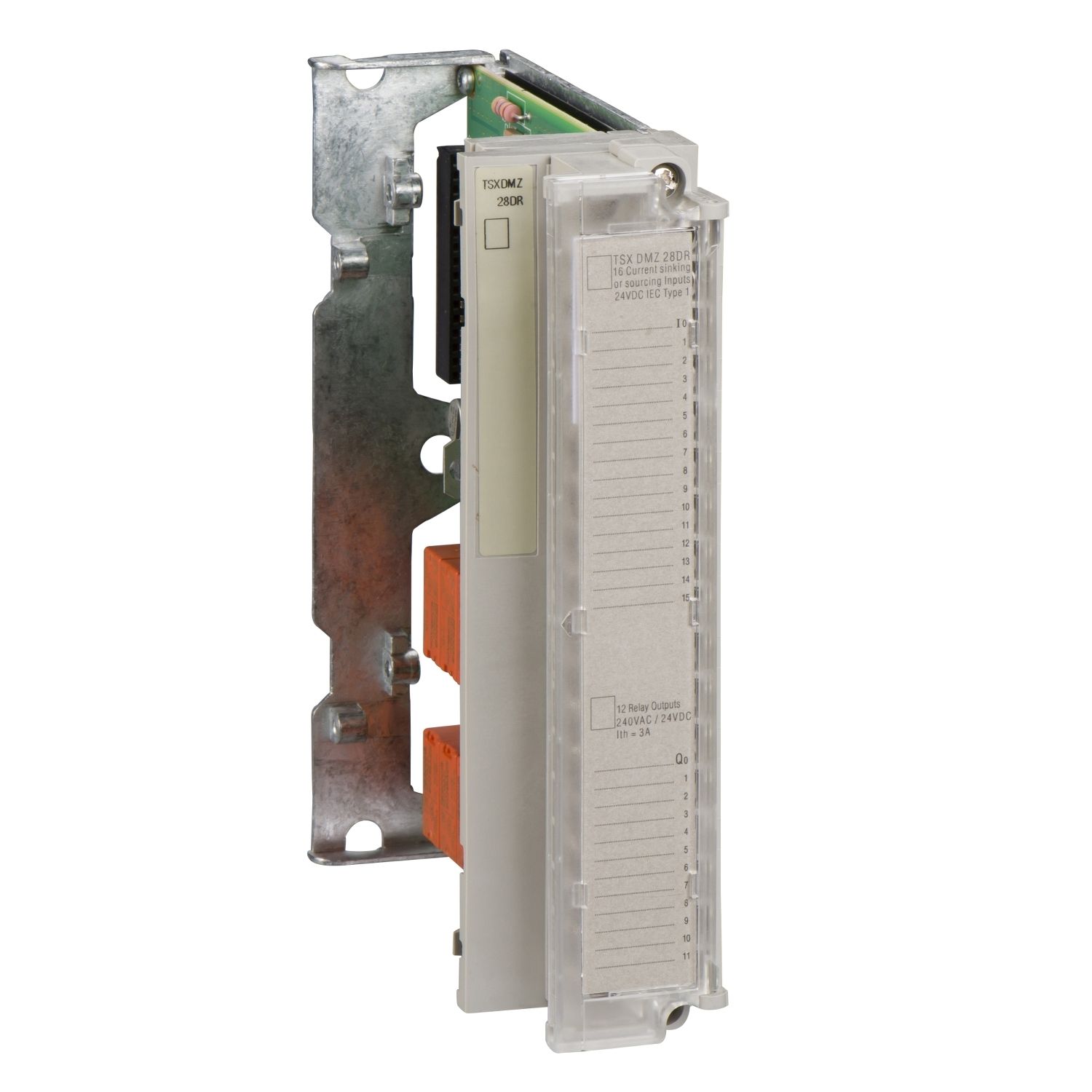

Présentation du produit :
Spécifications Principales :
Gamme de produit: Plateforme d'automatisme Modicon TSX Micro
Type de produit ou équipement: Base d'E/S statique numérique CC
nombre entrées TOR: 16 1 connecteur HE-10
Tension d'entrée logique: 24 V CC, entrée digitale: positif
courant d'entrée TOR: 7 mA
Type d'entrée logique: Résistif
nombre sorties TOR: 12 1 connecteur HE-10
Tension de sortie logique: 24 V CCCourant de sortie TOR0,5 mA
Logique de sortie numérique: Positive
Complémentaires:
Limites de la tension d'entrée:
>= 11 V à phase 1
< 5 V à phase 0
Etat actuel 0 garanti: <= 1,5 mA
Etat actuel 1 garanti: >= 2,5 mA
Impédance d'entrée: 3,4 Ohm
temps de réponse:
<= 0,5 ms de phase 1 à phase 0 sortie
<= 0,5 ms de phase 0 à phase 1 sortie
0,1...7,5 ms de phase 1 à phase 0 entrée
0,1...7,5 ms de phase 0 à phase 1 entrée
Compatibilité de l'entrée: Détecteur de proximité à 2/3 fils
consommation électrique: 132 mA
puissance dissipée en W:
3,5 W par module sortie
0,15 W par sortie sortie5 W entrée
Limites de la tension de sortie: 19...30 V
Limites du courant de sortie 0,625 A
Courant de fuite maximum: 0,5 mA à phase 0
[Ures] tension résiduelle: 0,3 V
Impédance de charge ohmique: 48 Ohm
Fréquence de commutation: < 0,6/LI² Hz
Protection surtension en sortie:
Par diode Zener
Protection court-circuit sortie: Si limiteur de courant et disjoncteur électronique
Protection inversion de polarité: Diode inversée sur l’alimentation électrique
Mise en parallèle des sorties: Oui : 2 maximum
Tension d'isolement: 1500 V pour 1 s
Poids du produit: 0,33 kg
Environnement:
Normes: CEI 1131-2 Type 1
