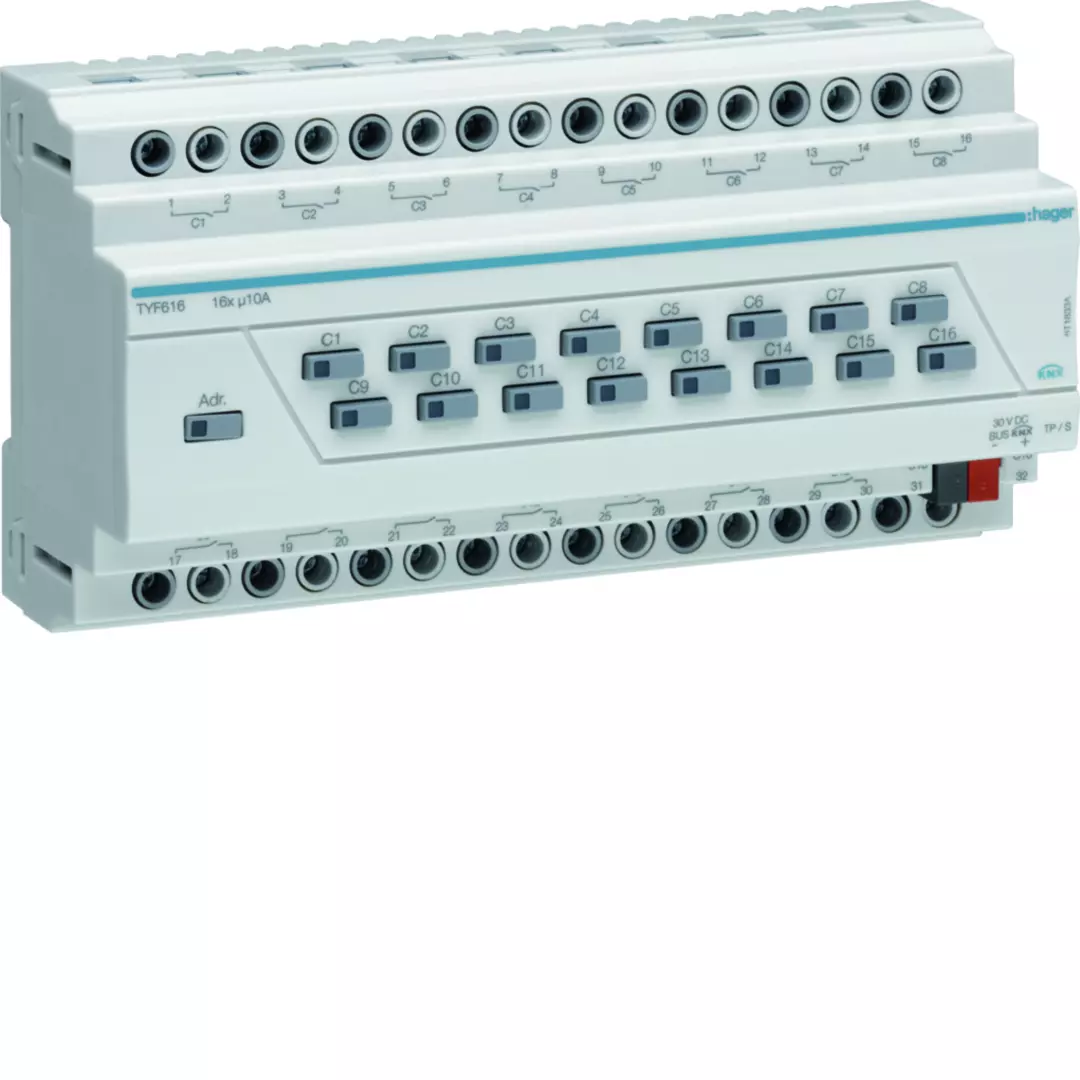

Module 16 sorties multi applications (TYF616)

Caractéristiques techniques
Architecture
Nombre de sorties:
16
Système bus:
KNX
Mode de fixation:
rail DIN
Fonctions
convient pour commuter différents conducteurs extérieurs
Commandes & indicateurs
Voyant lumineux:
oui
Principales caractéristiques électriques
Tension assignée d'emploi Ue:
195/255 V
Courant nominal:
10 A
Tension
Tension de service par bus:
21 ... 32 V DC
Tension de sortie:
230 V AC
Tension d'alimentation du système:
30V DC via le bus
Intensité du courant
Courant traversant max:
10 A
Courant admissible en AC1 pour le contact voie ou zone 1:
10 A
Puissance
P max. avec transfos électroniques:
1500 W
Matières
Couleur:
gris clair
Dimensions
Hauteur produit installé:
90 mm
Dimensions (LLxllxhh):
171x90x64 mm
Gestion des ampoules fluorescentes
Puissance éclairage lampes fluocompactes:
20 x 20W
Gestion des ampoules incandescentes
P max. avec lampes à incandescence:
2300 W
Connexion
Section de raccordement en câble souple:
0,75 / 4mm²
Section de raccordement en câble rigide:
0,75 / 4 mm²
Type de Charge:
universel
Type de connexion:
cage à vis
Possibilité de brancher différentes phases:
non
Adapté aux charges capacitives:
oui
avec coupleur de bus intégré
raccordement du bus sur la borne de raccordement KNX
Equipement
Radio bidirectionnelle:
non
expansibilité modulaire:
non
Possibilité d'augmenter le nombre de sorties par blocs additionnels:
non
Commande manuelle:
Oui
Sécurité
Indice de protection IP:
IP20
Conditions d'utilisation
Température de stockage:
-20 à 70 °C
Température de stockage/transport:
-20 ... 70 °C
Identification
Appareil de la famille:
TYF
Gamme design principale:
KNX
