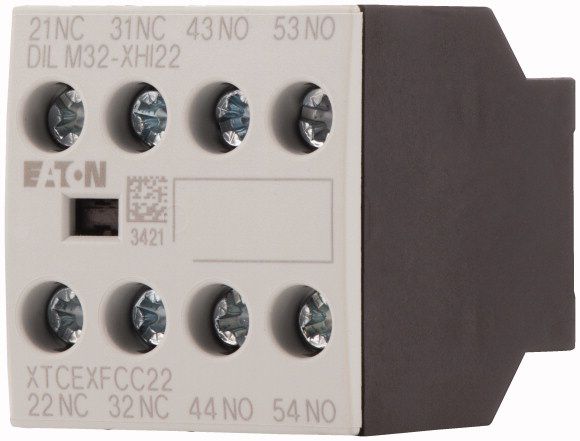

Accessoires: Modules de contacts auxiliaires
La description: avec contacts opposés interverrouillés
Une fonction: pour les applications standards
Nombre de pôles: 4 pôles
Technique de connexion: Bornes à vis
Courant assigné d'emploi :
Courant thermique conventionnel à l'air libre, 1 pôle Ouvrir à 60 °C [I th ]: 16 A
AC-15 220 V 230 V 240 V [I e ]: 4 A
AC-15 380 V 400 V 415 V [I e ]: 4 A
Contacts :
N/O = Normalement ouvert: 2 NO
N/C = Normalement fermé: 2 NF
Type de montage: Fixation avant
A utiliser avec:
DILM(C)7-10…
DILM(C)9-10…
DILM(C)12-10…
DILM(C)15-10…
DILM(C)17-10…
DILM(C)25-10…
DILM( C)32-10…
DILM38-10…
DILMP20…
DILMP32-10…
DILMP45-10…
DILL…
DILMF8-10…
DILMF11-10…
DILMF14-10…
DILMF17-10…
DILMF25-10…
DILMF32-10…
Instructions
Contacts opposés verrouillés selon IEC/EN 60947-5-1 annexe L, à l'intérieur des modules de contacts auxiliaires, également pour les contacts auxiliaires intégrés du DILM 7 - DILM32
Contacts auxiliaires utilisés comme contacts miroirs selon IEC/EN 60947-4-1 Annexe F (pas N/C ouvert en retard)
DONNÉES TECHNIQUES:
Général:
Normes: CEI/EN 60947, VDE 0660, UL, CSA
Épreuve climatique:
Chaleur humide, constante, selon CEI 60068-2-78
Chaleur humide, cyclique, selon CEI 60068-2-30
Température ambiante Ouvrir: -25 - +60 °C
Température ambiante Enfermé: - 25 - 40 °C
Température ambiante Température ambiante, stockage: - 40 - 80 °C
Résistance aux chocs mécaniques (CEI/EN 60068-2-27) Choc semi-sinusoïdal, 10 ms Unité de base avec module de contacts auxiliaires Pas de contact: 7g
Résistance aux chocs mécaniques (CEI/EN 60068-2-27) Choc semi-sinusoïdal, 10 ms Unité de base avec module de contacts auxiliaires contact NF: 5g
Degré de protection IP20
Protection contre les contacts directs en cas d'actionnement frontal (EN 50274) Insensible aux doigts et au dos de la main
Poids: 0,048 kg
Capacités terminales Bornes à vis Solide:
1 × (0,75 - 2,5)
2 × (0,75 - 2,5) mm 2
Capacités terminalesBornes à visFlexible avec virole:
1 × (0,75 - 2,5)
2 × (0,75 - 2,5) mm 2
Capacités terminales Bornes à vis Solide ou toronné: 18 – 14 AWG
Capacités terminale Bornes à vis Tournevis Pozidriv: 2 Taille
Capacités terminales Bornes à vis Tournevis standard:
0,8 × 5,5
1 × 6 mm
Capacités terminales Bornes à vis Max. couple de serrage: 1,2 Nm
Contacts
Contacts opposés verrouillés dans un module de contacts auxiliaires (selon CEI 60947-5-1 Annexe L): Oui
Contact NF (pas de contact à ouverture tardive) adapté comme contact miroir (selon IEC/EN 60947-4-1 Annexe F): DILM7 - DILM38
Tension assignée de tenue aux chocs [U imp ]: 6000 V CA
Catégorie de surtension/degré de pollution: III/3
Tension assignée d'isolement [U i ]: 690 V CA
Tension assignée d'emploi [U e ]: 500 V CA
Séparation sûre selon EN 61140 entre bobine et contacts auxiliaires: 400 V CA
Séparation sûre selon EN 61140 entre les contacts auxiliaires: 400 V CA
Courant assigné d'emploi Courant thermique conventionnel à l'air libre, 1 pôle à 60 °C [I th ]: 16 A
Courant assigné d'emploi AC-15 220 V 230 V 240 V [I e ]: 4 A
Courant assigné d'emploi AC-15 380 V 400 V 415 V [I e ]: 4 A
Courant assigné d'emploi AC-15 500 V [I e ]: 1,5 A
Courant assigné d'emploi courant DC: Conditions d'enclenchement et d'arrêt basées sur DC-13, constante de temps comme spécifié.
Courant assigné d'emploi courant DC CC L/R ≦ 15 ms Contacts en série : 1 [24V]: 10 A
Courant assigné d'emploi courant DC CC L/R ≦ 15 ms Contacts en série : 1 [60 V]:6 A
Courant assigné d'emploi courant DC CC L/R ≦ 15 ms Contacts en série :1 [110V]: 3 A
Courant assigné d'emploi courant DC CC L/R ≦ 15 ms Contacts en série : 1 [220V]: 1 A
Courant assigné d'emploi courant DC DC-13 (6xP) 24 V [I e ]: 2,5 A
Courant assigné d'emploi courant DC DC-13 (6xP) 60 V [I e ]: 1 A
Courant assigné d'emploi courant DC DC-13 (6xP) 110 V [I e ]: 0,5 A
Courant assigné d'emploi courant DC DC-13 (6xP) 220 V [I e ]: 0,25 A
Courant assigné d'emploi Fiabilité du circuit de contrôle [taux d'échec]:
<10 -8 , < une panne à 100 millions de manœuvres
(à U e = 24 V DC, U min = 17 V, I min = 5,4 mA) λ
Tenue aux courts-circuits sans soudure
Fusible maximum de protection contre les courts-circuits
500V:
10 A gG/gL
Perte de chaleur actuelle à I th
AC exploité:
2,6 W
Perte de chaleur actuelle à I th
CC actionné:
2,6 W
Perte de chaleur actuelle à I th
Perte de chaleur actuelle par circuit auxiliaire à I e (AC-15/230 V):
0,16 CO
Données de notation pour les types approuvés
Contacts auxiliaires Devoir de pilote AC exploité: A600
Contacts auxiliaires Devoir de pilote CC actionné: P300
Contacts auxiliaires Usage général CA: 600V
Contacts auxiliaires Usage général CA: 10 A
Contacts auxiliaires Usage général CC: 250V
Contacts auxiliaires Usage général CC: 1A
VÉRIFICATION DE LA CONCEPTION SELON CEI/EN 61439 :
Données techniques pour la vérification de la conception:
Courant assigné d'emploi pour la dissipation thermique spécifiée [I n ]: 4 A
Dissipation thermique par pôle, en fonction du courant [P vid ]: 0,16 W
Dissipation thermique de l'équipement, en fonction du courant [P vid ]: 0W
Dissipation thermique statique, indépendante du courant [P vs ]: 0W
Capacité de dissipation thermique [P diss ]: 0W
Température ambiante de fonctionnement min.: -25 °C
Température ambiante de fonctionnement max.: +60 °C
