Description des fonctions

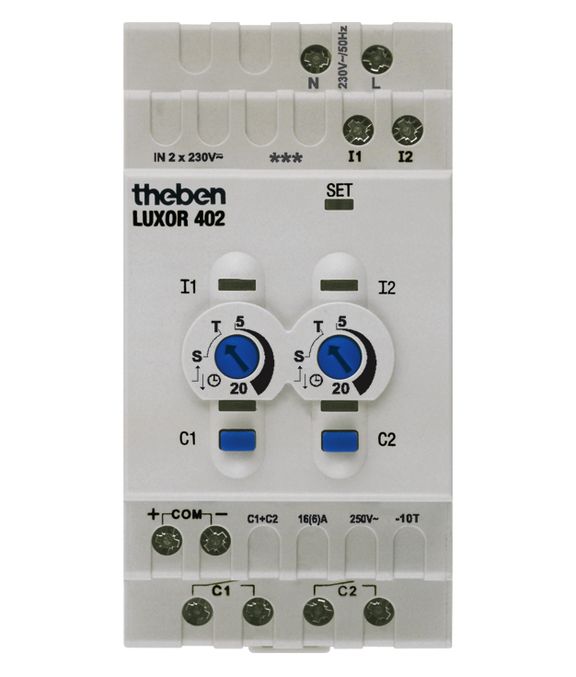

Module d'extension à 2 canaux pour la commande de l'éclairage
Système modulaire extensible avec fonctions centralisées
Pour la commutation de consommateurs électriques
Commutation manuelle sur l'appareil
Affichage par LED
2 fonctions de temporisation (fonction de minuterie d'escalier avec préavis d'extinction, fonction de poursuite)
Extensible à 16 modules LUXOR maximum
MARCHE / ARRÊT centralisé, fonction panique et simulation de présence
Les modules LUXOR sont reliés par un câble de bus bifilaire (bus COM).
Longueur max. des câbles d'entrée : 100 m (entrées U1)
Entrée I4 (L) : pour le raccordement de FI (RCD)
Entrée de tension universelle : 8–48 V CA/CC (par ex. pour interphones) (U1)
Commande pour la configuration de fonctions centralisées
Caractéristiques techniques
Tension d'alimentation 230 V CA
Fréquence 50 Hz
Largeur 2,5 modules
Type de montage Rail DIN
Consommation stand-by ~1,3 W
Perte de puissance max. 1,4 W
Nombre de canaux 2
Type de contact Contact à fermeture
Câble de raccordement Alimentation 230 V indépendante des phases, longueur des câbles jusqu'à 100 m
Connexion COM EIB/KNX-ligne bus type YCYM ou Y(ST)Y ou ligne télécommunication J-Y(ST)Y/longueur jusqu'à 100 m
Puissance de commutation
16 A (pour 250 V CA, cos ? = 1), 6 A (pour 250 V CA, cos ? = 0,6)
Adapté à la TBTS Non
Température ambiante -10 °C … +50 °C
Indice de protection IP 20
Classe de protection II selon EN 60 730-1
