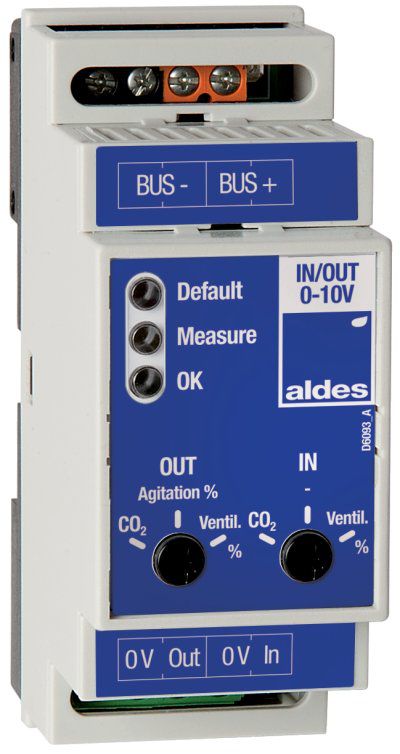

Module IN/OUT 0-10V (11017151)

3 modules qui permettent de nombreuses interactions avec des éléments extérieurs au système VMT Mod.

• Le module In/Out 0-10V reçoit ou transmet de ou vers l'extérieur du système une valeur de 0 à 10V. Cette valeur correspond à un taux de CO2 (0-2000 ppm), d'agitation (0-100 %) ou de ventilation (0-100 %).
- 1 entrée 0-10V.
– 1 sortie 0-10V / 20 mA max.

• Le module Relay Mod est un relais qui transmet l'état d'un élément du système : signalement de la présence, du dépassement du seuil de CO2, de l'état d'ouverture de la vanne, d'une panne…
- 1 contact normalement ouvert.
- Permet de commuter 500 mA sous 230 VAC.

• Le module Contact Mod reçoit une information de l'extérieur et force un évènement :
- 2 entrées numériques contact sec par module. Contacts normalement ouverts,
- Exemples de câblages en entrée : contact de feuillure de fenêtre, horloge, interrupteur,
- Evènements déclenchés en sortie : ventilation forcée au maximum, au minimum, ou éteinte. Sélection de l'évènement via un commutateur présent sur le module (1 commutateur par entrée).


Domaine d'application
• Système VMT Mod.
• Application monozone et multizone.
• Avec détections Agito, Présence, CO2.


Conformité(s)
• Avis technique Ventilation Modulée Tertiaire : N°14/16- 2185.
• Eligible au CEE : fiche opération n° BAT-TH-125 et 126.
