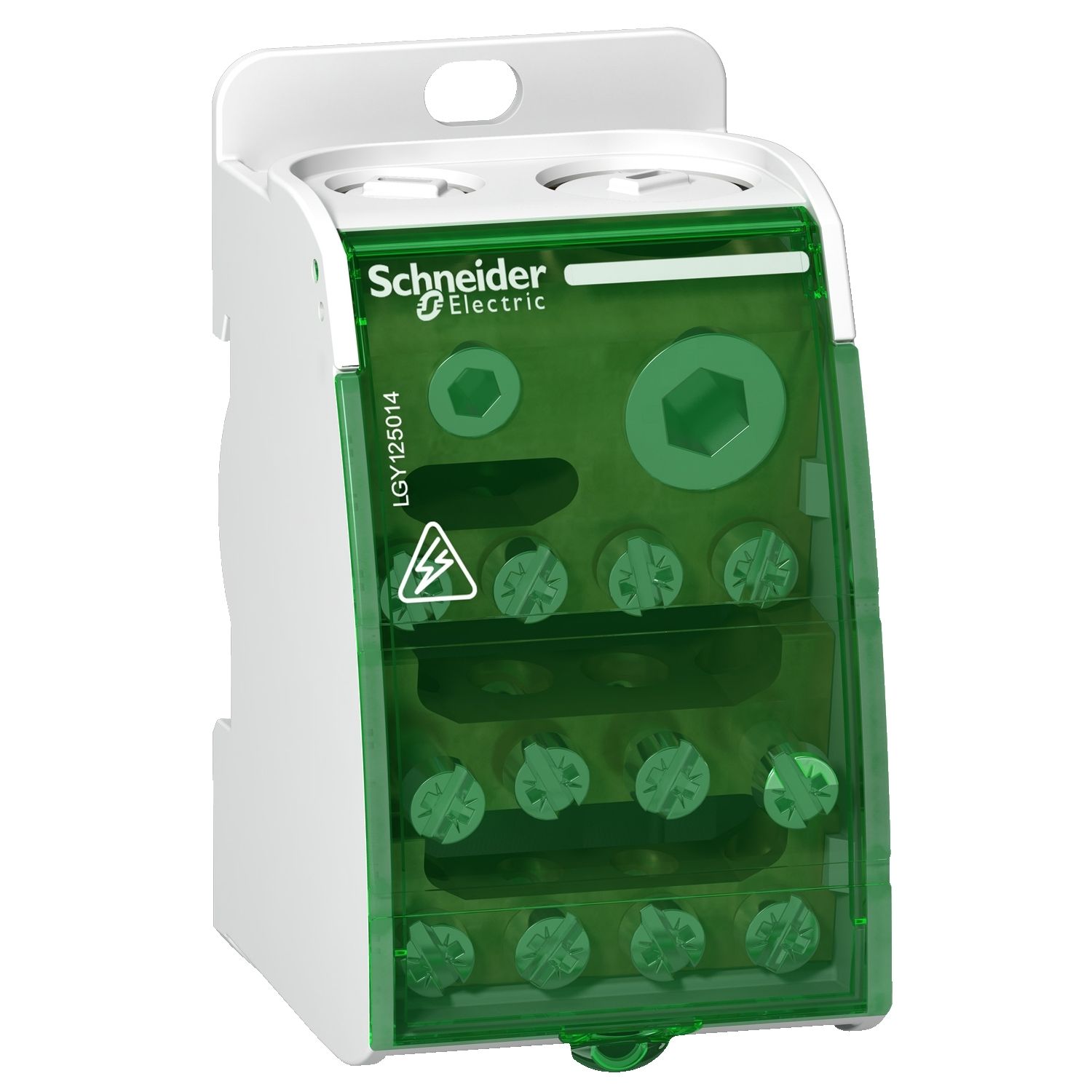

Présentation du produit :
Spécifications Principales :
Gamme: Linergy
Nom du produit: Linergy DS
Type de produit ou équipement: Répartiteur
Complémentaires:
Support de montage: Rail DIN
compatibilité de gamme:
Prisma G
Prisma P
Prisma PH
Spacial: TeSys
Accessoires associés: Enveloppes Spacial
Description des pôles: 1P
Départs du bornier répartiteur: 14 modules
[Ue] tension assignée d'emploi: 230 V CA Ph/N440 V CA Ph/Ph
[Ui] tension d'isolement: 500 V CA
[Uimp] tension assignée de tenue aux chocs: 8 kV
[Ie] courant assigné d'emploi: 250 A à 40 °C
[Icw] courant assigné de courte durée admissible: 14,4 kApour 1s
[Ipk] courant assigné de crête admissible: 60 kA
Mode de raccordement:
Distribution: bornes à vis 4 câble(s) 1,5…16 mm² rigide
Distribution: bornes à vis 4 câble(s) 1,5…10 mm² souple avec extrémité de câble
Distribution: bornes à vis 8 câble(s) 2,5…25 mm² rigide
Distribution: bornes à vis 8 câble(s) 1,5…16 mm² souple avec extrémité de câble
Alimentation: bornes à vis 1 câble(s) 35…120 mm² rigide
Alimentation: bornes à vis 1 câble(s) 23…95 mm² souple avec extrémité de câble
Distribution: bornes à vis 1 câble(s) 1,5…50 mm² rigide
Distribution: bornes à vis 1 câble(s) 1,5…35 mm² souple avec extrémité de câble
couple de serrage:
2 N.m distribution: 7,5 mm plat tournevis
2 N.m distribution: 7,5 mm PZ2 tournevis
10 N.m alimentation: 15,3 mm plat tournevis
10 N.m alimentation: 15,3 mm PZ2 tournevis
4 N.m distribution: 10 mm plat tournevis
4 N.m distribution: 10 mm PZ2 tournevis
2 N.m distribution: 6 mm plat tournevis
2 N.m distribution: 6 mm PZ2 tournevis
Pas de 9 mm: 5
Hauteur: 85 mm
Largeur: 45 mm
Profondeur: 50,5 mm
Poids du produit: 0,252 kg
Couleur: Blanc (RAL 9003)
Environnement:
Degré de pollution: 3
Catégorie de surtension: III
Tenue diélectrique: 2500 V
Normes:
EN/CEI 60947-7-1
EN/CEI 61439-1
Température de l'air ambiant en fonctionnement: -25…55 °C
